RY9420
RY9420是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。RY9420提供不同的频率和FB版本，可以根据不同的应用进行选择。它提供了一种非常紧凑的解决方案，可以在宽输入电源范围内提供2A的连续输出电流，并具有出色的负载和线路调节功能。ECOT PSM控制操作提供了非常快速的瞬态响应和简单的回路设计以及非常紧凑的输出调节。
RY9420 概述:
RY9420是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。RY9420提供不同的频率和FB版本，可以根据不同的应用进行选择。它提供了一种非常紧凑的解决方案，可以在宽输入电源范围内提供2A的连续输出电流，并具有出色的负载和线路调节功能。ECOT PSM控制操作提供了非常快速的瞬态响应和简单的回路设计以及非常紧凑的输出调节。
RY9420需要最少数量的易用外部组件，并可在节省空间的SOT23-6封装中使用。
RY9420 特征:
宽4.5V至36V工作输入范围
2A连续输出电流
500K/1MHz开关频率
具有快速瞬态响应的ECOT模式控制
内置过电流限制
内置过电压保护
PSM模式在轻负载下实现高效
内部软启动
100mΩ/50mΩ低RDS（ON）内部功率MOSFET
输出可从0.6/0.8/0.765V调节
不需要肖特基二极管
打嗝模式下的短路保护
综合内部补偿
热停堆
提供SOT23-6包装
-40°C至+85°C温度范围
RY9420 应用:
汽车系统
网络终端设备
安全监控摄像头
打印机系统
工业电力系统
分布式电力系统

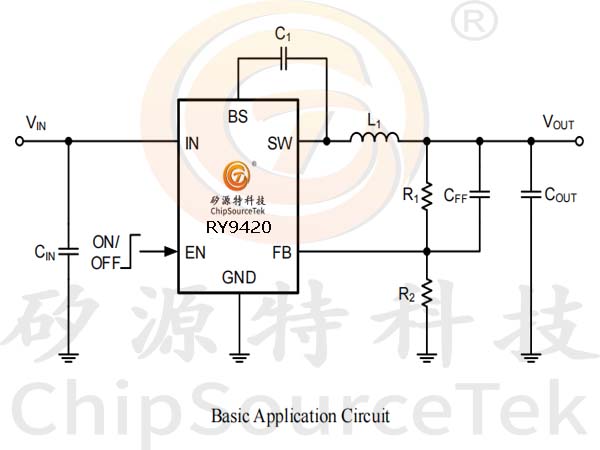

RY9420 典型应用电路:

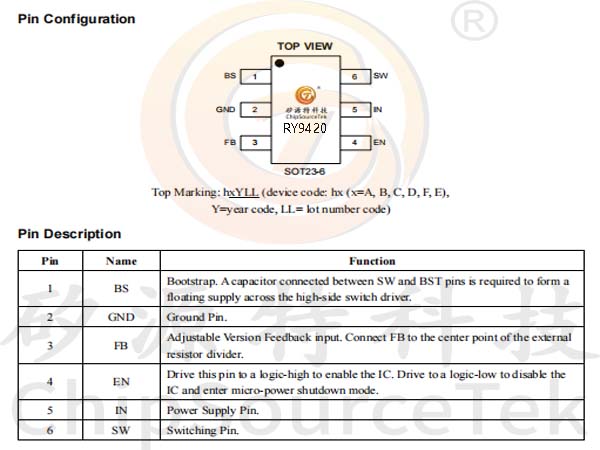

RY9420 引脚说明:
RY9420 订购信息 (1):
标识 | 批号 | 型号 | 描述 | 封装 | 数量 |
hAYLL | 70301721 | RY9420AT6 | RY9420AT6 ECOT PSM Buck, 4.5-36V,2A,500KHz,VFB 0.6V, SOT23-6 | SOT23-6 | 3000PCS |
hBYLL | 70301722 | RY9420BT6 | RY9420BT6 ECOT PSM Buck, 4.5-36V,2A,500KHz,VFB 0.8V, SOT23-6 | SOT23-6 | 3000PCS |
hCYLL | 70301723 | RY9420CT6 | RY9420CT6 ECOT PSM Buck, 4.5-36V,2A,500KHz,VFB 0.765V,SOT23-6 | SOT23-6 | 3000PCS |
hCYLL | 70301724 | RY9420HAT6 | RY9420HAT6 ECOT PSM Buck, 4.5-36V, 2A, 1MHz, VFB 0.6V, SOT23-6 | SOT23-6 | 3000PCS |
hFYLL | 70301725 | RY9420HBT6 | RY9420HBT6 ECOT PSM Buck, 4.5-36V, 2A, 1MHz, VFB 0.8V, SOT23-6 | SOT23-6 | 3000PCS |
hEYLL | 70301726 | RY9420HCT6 | RY9420HCT6 ECOT PSM Buck, 4.5-36V, 2A, 1MHz, VFB 0.765V, SOT23-6 | SOT23-6 | 3000PCS |

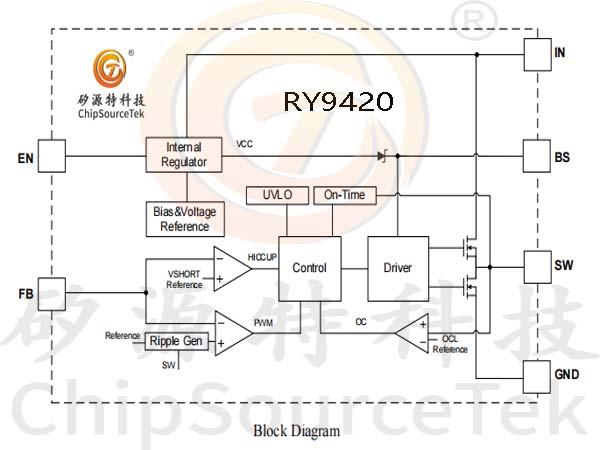

RY9420 功能框图:
