XS9908

    XS9908是一款高效率，高PWM开关频率的DC-DC转换器。芯片内置有4A，0.06ohm功率开关管，可以提供达18V的输出电压。丝印:KHEAL
    XS9908高达800KHz的开关频率实现小的电感和电容，同时提供极好的动态响应。芯片内置有软启动和环路补偿，只需要很少的外部元器件实现开关应力的减小及系统的稳定性。
    XS9908提供SOT23-6封装。

在线咨询

产品详情 资料下载 在线询价

XS9908概述：

XS9908是一款高效率，高PWM开关频率的DC-DC转换器。芯片内置有4A，0.06ohm功率开关管，可以提供达18V的输出电压。丝印:KHEAL

XS9908高达800KHz的开关频率实现小的电感和电容，同时提供极好的动态响应。芯片内置有软启动和环路补偿，只需要很少的外部元器件实现开关应力的减小及系统的稳定性。

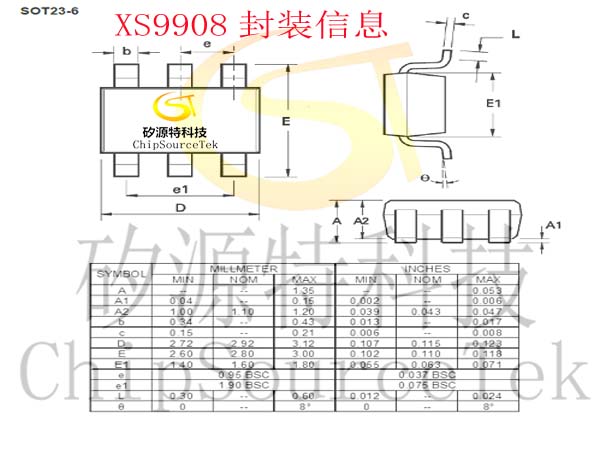

XS9908提供SOT23-6封装。

XS9908特性:

2.1V-5.5V输入电压范围

高达4A的开关电流

最高输出电压18V，SW脚耐压最高可达20V

800KHz的固定开关频率

内置软启动

具有迟滞功能的欠压锁定

内置过温保护

内置软启动与环路补偿

关断电流低至1微安

XS9908提供SOT23-6封装

XS9908应用:

扩音器、插卡音响等

低压音响系统、USB、2.1/2.0多媒体音响

收音机

GPS

K歌宝

数码相机

平板电脑

手掌游戏机

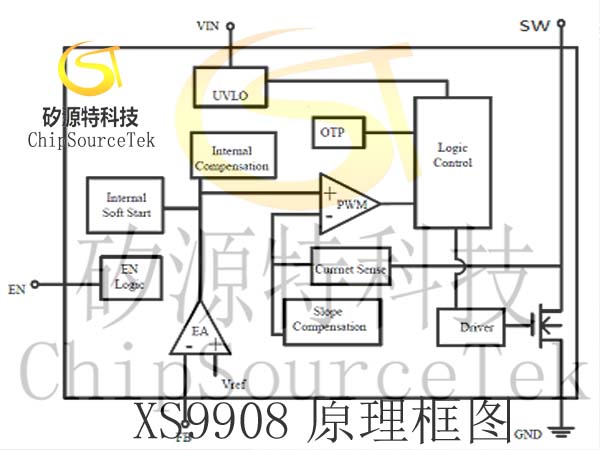

XS9908原理框图:

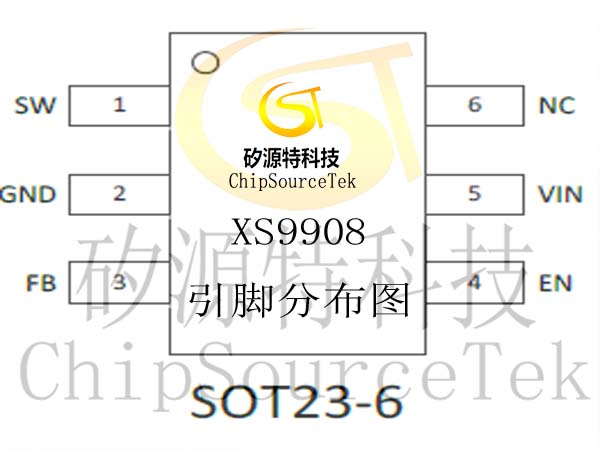

XS9908引脚分布图:

XS9908管脚描述:

管脚名称	管脚号	I/O	描述
管脚名称	SOT23-6	I/O	描述
SW	1	O	开关输出
GND	2	I	功率地
FB	3	I	输出电压反馈脚
EN	4	I	芯片使能信号输入脚，高电平开启
VIN	5	I	电源输入
NC	6		空脚，无连接

XS9908定购信息:

芯片型号	封装类型	包装类型	最小包装数量（PCS）	备注
XS9908	SOT23-6	编带盘装	3000/盘

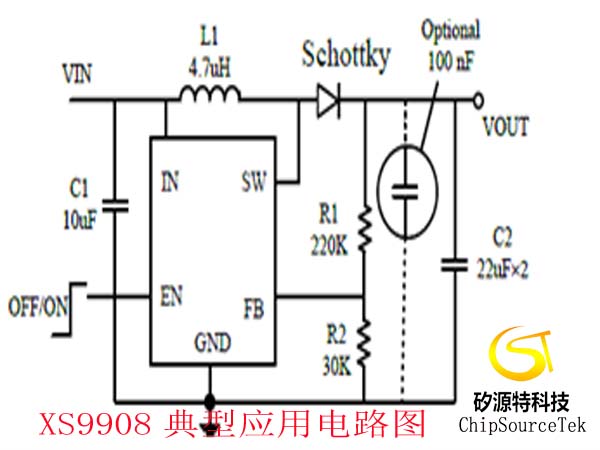

XS9908典型应用电路图：

PCB布线注意事项：

1：SW脚到电感需要走大电流，电感必须紧靠SW脚，减小高频噪声。同时SW脚到电感的走线要求宽且短(走线宽度不小于30mil)。电感底下及周边禁止走线与覆铜。特别注意模拟地线等容易受干扰的其他线要远离电感。

2：肖特基二极管D1必须靠近电感和SW脚放置，在肖特基二极管负端的输出电容C2必须紧靠二极管D1的负端放置。升压电路的输出给负载以及FB反馈电阻供电时，必须先经过C2电容，禁止使用肖特基二极管负端作为升压输出。

XS9908推荐工作条件:

参数	描述		最小值		最大值	单位
Vo	升压输出电压		VIN		18	V
VIH	高电平输入电压	EN	1.2			V
VIL	低电平输入电压	EN	0	0.8		V
TA	工作环境温度		-40		85	℃

XS9908电气特性:

参数	描述	条件	最小值	典型值	最大值	单位
VIN	输入电压范围		2.1		5.5	V
Vout	升压输出范围				18	V
Isby	芯片静态电流	Vin=3V, No Switching		50	100	μA
Isd	芯片关断电流	Vin=3.7V，EN=0V		0.1	1	μA
VFB	反馈电压		0.588	0.6	0.612	V
Ilim	峰值电感电流限制			4		A
Fosc	振荡器频率			800		KHz
Rdson	NMOS导通阻抗			0.06		Ohm
VEN	使能阈值电压		1.2			V
OTP	过温保护点				160	℃
Isw	SW脚漏电流				1	uA
