LTK61101说明:
    LTK61101是一款异步大功率升压转换器，集成20mΩ功率开关，可在便携式系统中提供高效率和小尺寸的解决方案。LTK61101具有2.5V至16V的宽输入电压范围，以支持单节或双节锂电池和12V铅酸电池的应用。该设备具有15A开关电流能力，可提供高达22V的输出电压。
    LTK61101工作在脉宽调制(PWM)模式。在轻载状态下，LTK61101A进入省电模式，保持高效率;LTK61101B将强制PWM模式，以避免低开关频率带来的应用问题。
    LTK61101还实现了可编程软启动功能和可调开关峰值电流限制功能。此外，该器件还提供输出过压保护，逐周期过流保护和过热保护。芯片采用绿色环保ESOP16封装，工作环境温度范围为-40℃至+85℃。

LTK61101特性:
输入电压范围：2.5V-16V
输出电压范围：最高可达22V
集成20m欧姆开关管
可编程电阻设置电感峰值：最高可达15A
可选轻载条件下不同工作模式：
  – A: 轻载跳频模式
  – B: 强制PWM调制模式
关断模式下不超过1.0uA电流耗损
内部固定开关频率为600kHz
引脚选择展频功能开启
外部设置软启动
输出电压过压保护
逐周期的过流保护
芯片过热保护
满足ROHS要求的绿色环保封装ESOP-16

LTK61101应⽤:
蓝牙设备
电池供电系统
机顶盒
白光LED驱动
充电宝

LTK61101简化应⽤原理图:

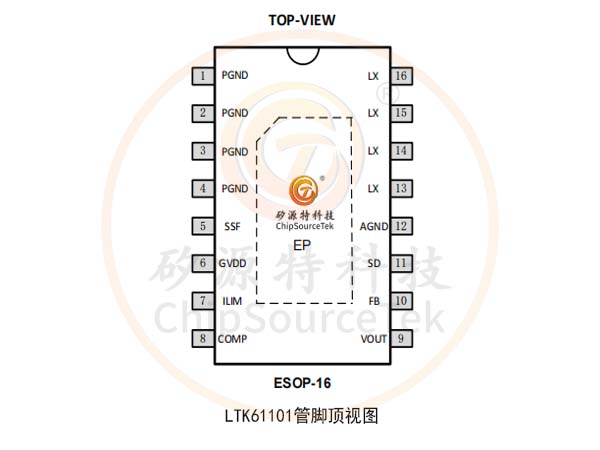

LTK61101管脚说明:

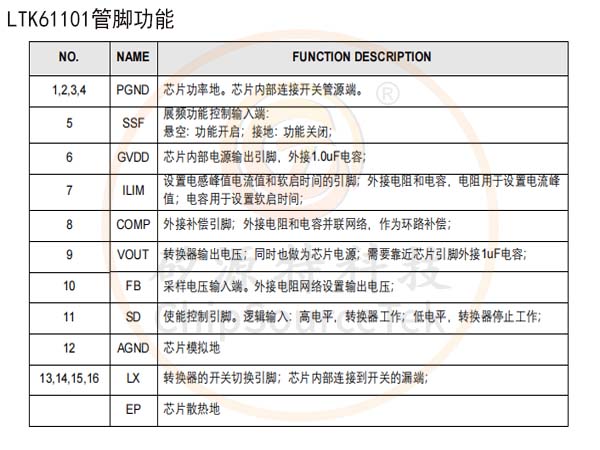

LTK61101管脚功能:

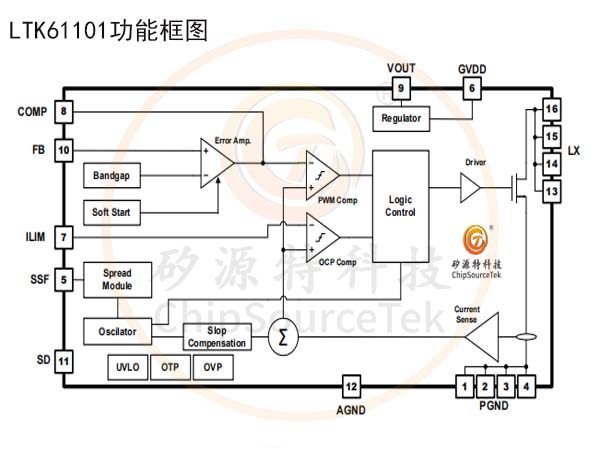

LTK61101功能框图:
