CS5008S概述与特点：
    CS5008S是一个具备低噪声、恒定开关频率（280KHz)的电容式电压倍增器。输入2.5至4.5V，产生恒定的5V输出电压，最大输出电流能达到300mA。较少的外部器件（仅有一只自举电容和VIN以及Vout 上的2只旁路电容）使CS5008S很适合应用于电池供电的小型设备。
    本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从VouT到GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。

CS5008S描述：
固定输出电压5V(±4%)
输入范围：2.5V~5.0V
输出电流：最大300mA
低噪声恒定频率工作
自动软启动降低浪涌电流
静态电流500uA
短路保护
无电感器件
采用6脚SOT23-6封装

CS5008S应用:
便携式音响设备
锂离子电池备份电源
3V到5V转换
PCMCIA本地5V电源

CS5008S封装:
SOT23-6L

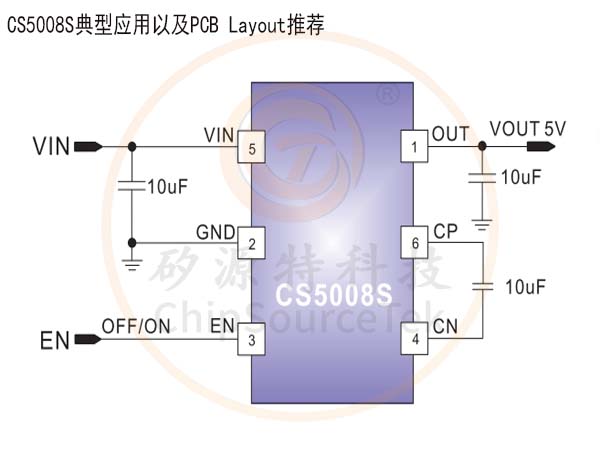

CS5008S典型应用以及PCB Layout推荐:

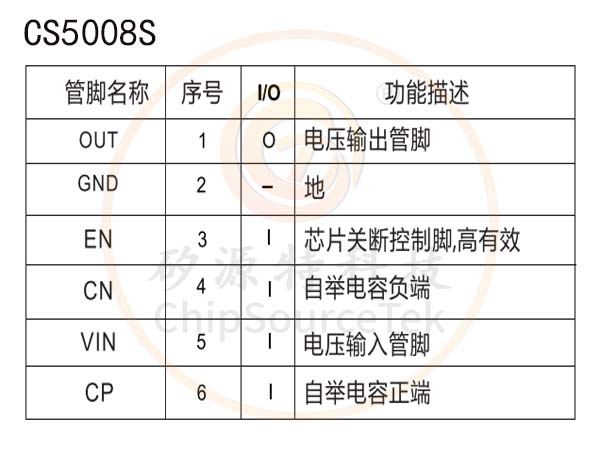

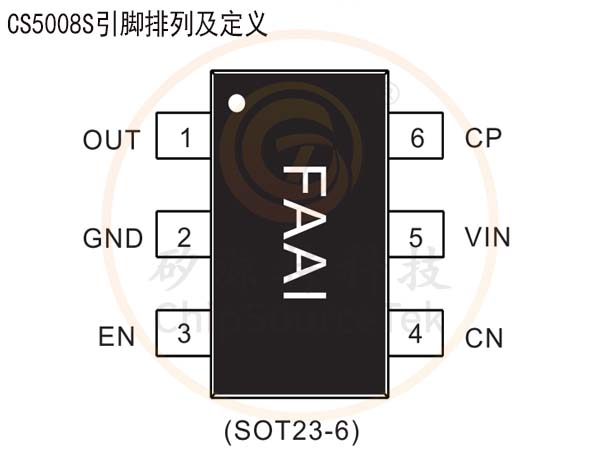

CS5008S引脚排列及定义:
