NS2310说明:
    NS2310是一款高效率同步降压DC-DC转换器。采用1.5MHz的开关频率可以实现较小的外围元器件尺寸应用。芯片外置有EN使能引脚，在EN接高电平时处于工作模式；在EN引脚接低电平时处于关断模式，此时的关断电流＜0.1uA。
    NS2310外置有FB引脚可以配置输出电压的参数。客户根据内部0.6V基准电压，设置FB引脚的电阻分压网络参数就可以确认输出电压VOUT。
    NS2310内部集成了输入过压保护功能，输入欠压锁存功能，输出短路保护等多重保护功能可以有效的保护芯片和后端设备不受损伤。
    NS2310可以提供SOT23-5L的标准封装形式。

NS2310特性:
工作电压：3.0-6.0V
最大0.9A输出电流能力
输入OVP保护电压6V
静态电流55uA@VIN=5V/VOUT=3.3V
关断电流＜0.1uA@VEN=0V
外置FB引脚设置输出电压
外置EN使能控制引脚
开关频率1.5MHz
内置输入欠压锁存和过压保护功能
内置输出短路保护功能等
封装形式：SOT23-5L

NS2310应用范围:
数码相机、电子记事本、 PDA等移动设备
照相机、视频设备、通信设备等稳压电源
机顶盒
存储设备等

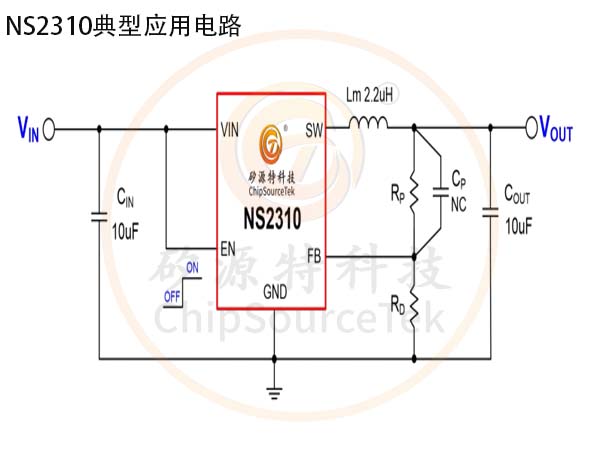

NS2310典型应用电路:

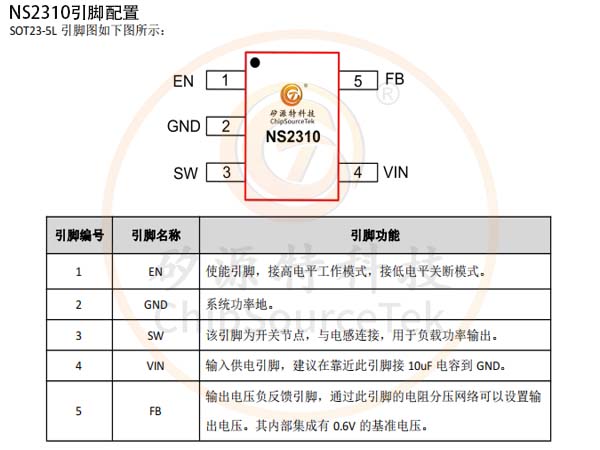

NS2310引脚配置:

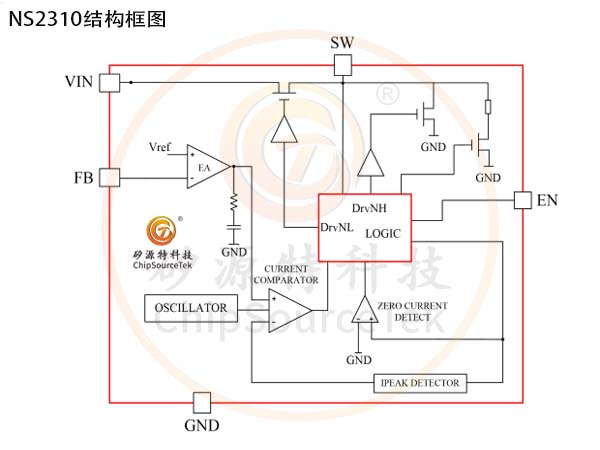

NS2310结构框图:
