CST6118 8V
CST6118 8V 是一款单通道无刷直流电机驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片配备了功率MOS全桥驱动器，可向前、向后、停止和制动功能。同时，它配备了超温保护电路，以确保芯片操作的安全。
全桥驱动架构和驱动方法可以节省外围滤波电路，节省成本，便于应用。电路的极小静态功耗（小于1uA）可以使CST6118 8V的应用范围更加广泛。
全桥驱动架构和驱动方法可以节省外围滤波电路，节省成本，便于应用。电路的极小静态功耗（小于1uA）可以使CST6118 8V的应用范围更加广泛。
CST6118 8V 说明:
CST6118 8V 是一款单通道无刷直流电机驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片配备了功率MOS全桥驱动器，可向前、向后、停止和制动功能。同时，它配备了超温保护电路，以确保芯片操作的安全。
全桥驱动架构和驱动方法可以节省外围滤波电路，节省成本，便于应用。电路的极小静态功耗（小于1uA）可以使CST6118 8V的应用范围更加广泛。
CST6118 8V 特点:
采用单通道全桥功率驱动结构
工作电压范围（1.5V~8V）
最大连续输出电流可达1.8A
最大峰值输出电流可达2.5A
包括前进/后退/停止/制动功能
极低静态电流（典型值：0.1uA）
低导通电阻（0.4Ω/100mA）
具有磁滞效应的内置热保护功能（TSD）
封装：SOP8
CST6118 8V 应用:
玩具直流刷电机驱动
电动牙刷
智能锁
CST6118 8V 订购信息:
型号 | 封装 | 印字 | 包装 |
CST6118 8V VERSION | SOP8 | 118S XXXXX | 4000/盘 |
CST6118 8V 引脚图和说明:

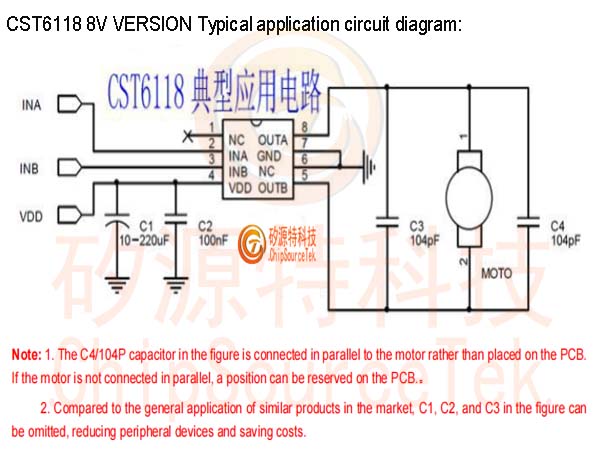

CST6118 8V 典型应用电路图:
