东芝推出输出耐压为900V的小型封装车载光继电器
发布时间:2024-11-02 09:00:01    浏览:243次
来源:东芝 作者:东芝

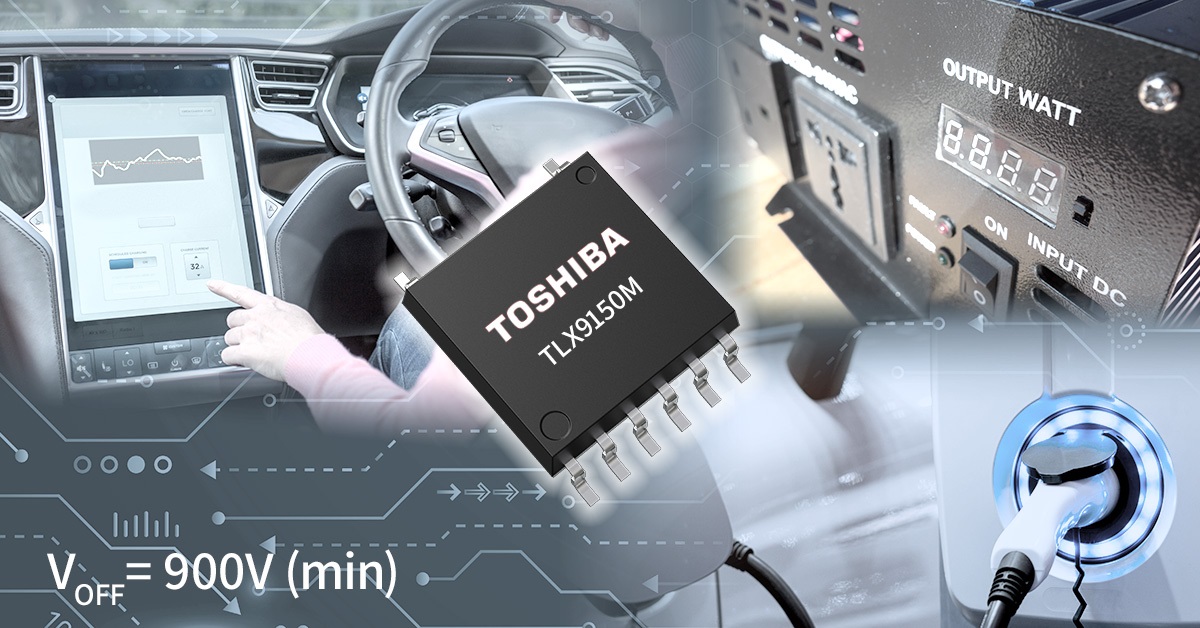

    中国上海,2024年10月24日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,最新推出一款输出耐压为900 V(最小值)的车载光继电器[1]——TLX9150M,采用小型SO12L-T封装,非常适合400 V车载电池应用。现已开始批量供货。

    电动汽车(EV)需要使用更高容量、更高电压的电池来延长续航里程并缩短充电时间,而且通过电池管理系统(BMS)实时监控和管理电池,以最大限度延长使用寿命并提高性能。此外,BMS还会监控电池与车身之间的绝缘情况,以确保安全。在必须应对高压的BMS中,常使用光继电器提供电气隔离。

    用于电池系统的光继电器支持的耐压通常需要为系统电压的两倍,即对于400 V系统的光继电器输出耐压需要大于800 V。TLX9150M凭借900 V的输出耐压,适用于400 V系统。此外,TLX9150M还采用了最新的SO12L-T封装,比东芝SO16L-T封装小25%[2]。这一改进不仅有助于电池单元的小型化,而且还可以降低整体成本。同时,该封装的引脚间距和引脚布局与SO16L-T相同(如图1所示),可实现通用电路板焊盘设计。

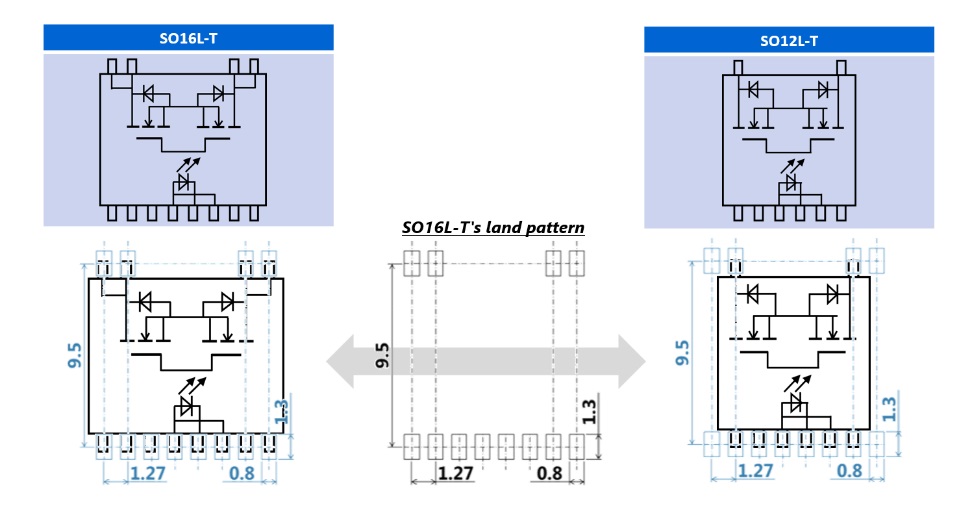

图1:SO16L-T和SO12L-T引脚分配和焊垫线路

应用:
     车载设备
    -电池管理系统:电池电压监控、机械继电器粘连检测、接地故障检测等
-    替换机械继电器

特性:
    -输出耐压:VOFF=900 V(最小值)
    -常开(1-Form-A)器件
    -雪崩电流额定值:IAV=0.6 mA
    -隔离高压:5,000 Vrms(最小值)
    -通过AEC-Q101认证
    -符合IEC 60664-1国际标准

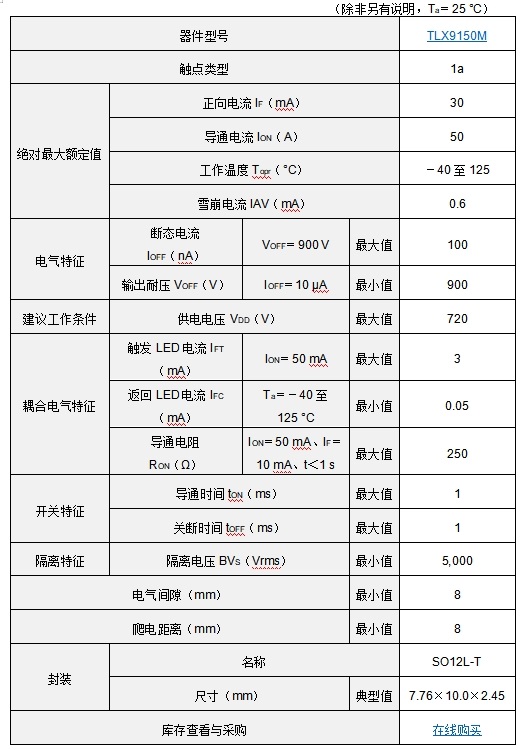

主要规格:


注:
    [1] 在光继电器中,原边(控制)侧和副边(开关)侧实现了电气隔离。通过绝缘隔离屏障,可以控制直接连接至AC线路的开关,以及接地电位不同的设备之间的开关。
    [2] SO16L-T封装尺寸(10.3×10.0×2.45 mm)与SO12L-T封装尺寸(7.76×10.0×2.45 mm)的比较。
