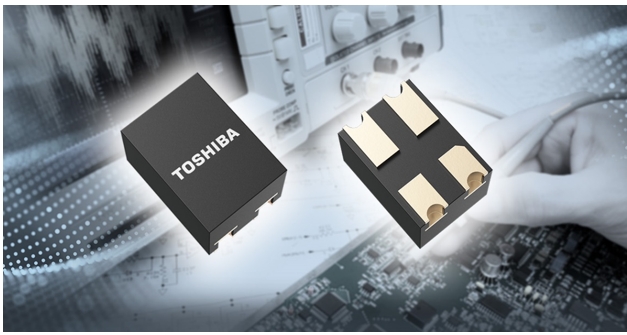

    中国上海，2025年2月20日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，最新推出采用S-VSON4T[1]封装的光继电器——“TLP3414S”与“TLP3431S”，具有比东芝现有产品更快的导通时间[2]。TLP3414S与TLP3431S的断态输出端电压和通态电流额定值分别为40 V/250 mA和20 V/450 mA。该产品于今日开始支持批量出货。

    新型光继电器通过提高输入侧红外LED的光输出并优化光电探测器（光电二极管阵列）的设计，可实现高效的光耦合，将导通时间最大值缩短至150 μs。TLP3414S的导通时间比东芝现有产品TLP3414缩短约50 %，TLP3431S的导通时间比东芝现有产品TLP3431缩短约62 %。
    此外，当输出打开时，这两款产品的导通电阻会影响信号衰减（TLP3414S：最大值3 Ω，TLP3431S：最大值1.2 Ω）；当输出关闭时，输出电容会影响高频信号泄漏（两款产品均为典型值6.5 pF）。新产品与东芝现有产品[2]相当，确保了稳定的信号传输。
    新产品适用于半导体测试设备中的引脚电子[3]应用，可在开关信号的同时以高精度高速测量待测设备（DUT）。
    新产品由于采用小型S-VSON4T封装，与东芝现有产品的VSON4封装[4]相比表贴面积减少了约20 %，有助于实现半导体测试设备和其他设备的小型化。
    东芝将继续提供更多高性能产品，以满足半导体测试设备对更高性能和更快速度的需求。

应用：
    半导体测试设备（高速存储器测试设备、高速逻辑测试设备等）；
    探测卡；
    新型光继电器通过提高输入侧红外LED的光输出并优化光电探测器（光电二极管阵列）的设计，可实现高效的光耦合，将导通时间最大值缩短至150 μs。TLP3414S的导通时间比东芝现有产品TLP3414缩短约50 %，TLP3431S的导通时间比东芝现有产品TLP3431缩短约62 %。
    此外，当输出打开时，这两款产品的导通电阻会影响信号衰减（TLP3414S：最大值3 Ω，TLP3431S：最大值1.2 Ω）；当输出关闭时，输出电容会影响高频信号泄漏（两款产品均为典型值6.5 pF）。新产品与东芝现有产品[2]相当，确保了稳定的信号传输。
    新产品适用于半导体测试设备中的引脚电子[3]应用，可在开关信号的同时以高精度高速测量待测设备（DUT）。
    新产品由于采用小型S-VSON4T封装，与东芝现有产品的VSON4封装[4]相比表贴面积减少了约20 %，有助于实现半导体测试设备和其他设备的小型化。
    东芝将继续提供更多高性能产品，以满足半导体测试设备对更高性能和更快速度的需求。

应用：
    半导体测试设备（高速存储器测试设备、高速逻辑测试设备等）；
    探测卡；
    测量设备。

特性：
    高速导通时间：tON＝150 μs（最大值）；
    低导通电阻：
    TLP3414S RON＝3 Ω（最大值）；
    TLP3431S RON＝1.2 Ω（最大值）；
   小型S-VSON4T封装：1.45 mm×2.0 mm（典型值），厚度＝1.3 mm（典型值）。

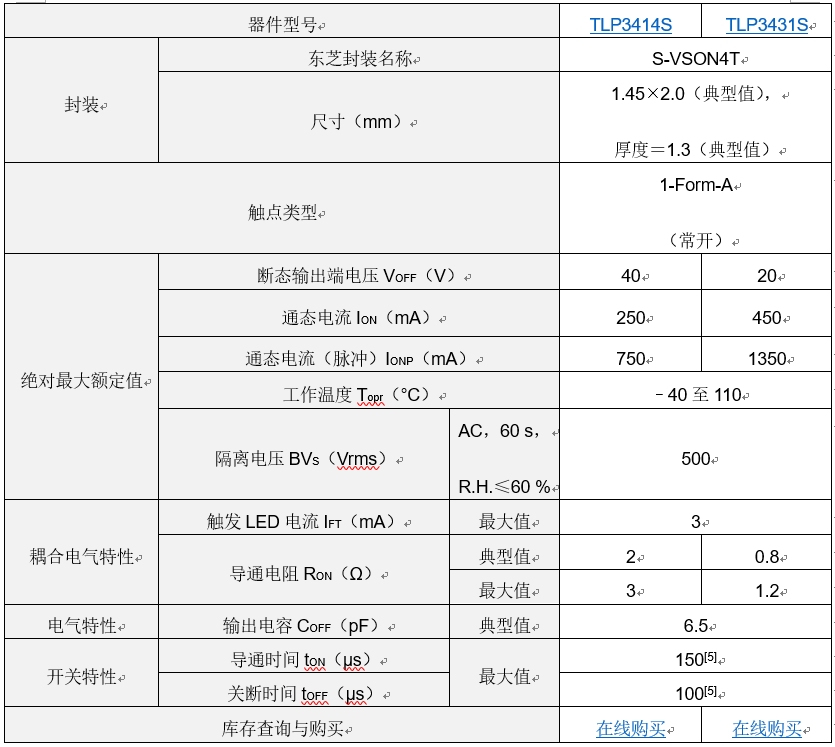

主要规格：

注：
    [1] S-VSON4T封装：1.45 mm×2.0 mm（典型值）
    [2] 东芝现有产品TLP3414（额定值40 V/250 mA）和TLP3431（额定值20 V/450 mA），采用VSON4封装
    [3] 引脚电子（PE）：用于向待测设备（DUT）提供电源和测试信号，并判断DUT的输出信号的一种接口电路
    [4] VSON4封装：1.45 mm×2.45 mm（典型值）
    [5] TLP3414S的测试条件：RL＝200 Ω、VDD＝20 V、IF＝5 mA，TLP3431S：RL＝200 Ω、VDD＝10 V、IF＝5 mA
