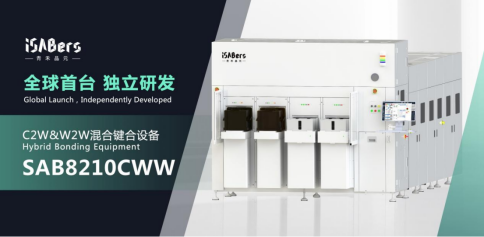

    2025年3月11日，香港——中国半导体键合集成技术领域的领先企业青禾晶元半导体科技（集团）有限责任公司（简称“青禾晶元”）宣布，正式推出全球首台C2W&W2W双模式混合键合设备SAB8210CWW。作为先进半导体键合集成技术与解决方案的提供商，青禾晶元此次发布标志着公司在技术创新领域的又一重要突破。

    青禾晶元新推出的混合键合设备SAB8210CWW具备多尺寸晶圆兼容、超强芯片处理能力、兼容不同的对准方式等优势，可以帮助客户减少设备投资支出、占地面积以及大幅缩短研发转量产周期等优势，能够为Micro-LED、NAND/DRAM/HBM等存储器、堆叠集成电路 (SIC）和系统级芯片 (SoC)提供广泛的支持。

后摩尔时代，混合键合成为主流
    自摩尔定律提出以来，芯片行业长期遵循其发展。但近年来，受限制于硅材料和半导体设备，芯片制造商难以继续缩小晶体管尺寸。先进封装因此成为提高芯片性能的有效手段，如台积电CoWoS和HBM的兴起就是例证。混合键合作为先进封装的关键技术，以高精度实现金属-金属和氧化物-氧化物面对面堆叠，提高了芯片性能。W2W混合键合已在多领域应用，C2W混合键合也在快速兴起，成为异质异构集成的主流技术。然而，混合键合技术实现过程中面临挑战，如键合精度、C2W键合效率等问题，对相关设备提出了更高要求，促使行业不断创新。

SAB8210CWW设备：技术创新的集大成者
    青禾晶元是一家致力于为全球半导体产业链提供高精度、工艺稳定、高性价比的键合装备与方案的企业，凭借在高端键合装备研发制造与精密键合工艺方面的深厚积累，公司在全球首台C2W&W2W双模式混合键合设备SAB8210CWW上，将技术实力展现得淋漓尽致。

具体而言，SAB8210CWW拥有以下几点优势：
    l双模工艺集成：设备采用高度灵活的模块化设计，支持C2W和W2W双模式混合键合，实现无缝适配研发与生产需求，提升设备使用率。
    l多尺寸兼容：设备可兼容8寸和12寸晶圆，通过更换部件快速切换，提供更大的灵活性，满足不同尺寸晶圆的键合需求。
    l超强芯片处理能力：设备能够处理厚度最薄至35μm的超薄芯片，同时具备全尺寸兼容性，从0.5×0.5mm到50×50mm的芯片均可处理，保证生产良率和可靠性。
    l兼容不同的对准方式：提供片间同轴和红外穿透两种对准方式，对准精度优于±300nm（同轴）和±100nm（红外），应对不同尺寸和材质的芯片。
    l创新的键合方式：通过键合方式创新，最大程度的减少颗粒污染的风险，实现高良率键合。
    l高精度、高效率：C2W和W2W键合技术实现±30nm的对准精度和±100nm的键合精度，C2W单键合头UPH最高可达1000片/小时。智能化偏移补偿：配备高精度高通量检测模块和内置算法，实现负反馈偏移补偿，确保键合精度的稳定性和一致性。
    以SAB 82CWW系列为起点，青禾晶元将持续深耕先进键合技术，加大研发投入，推出更多满足客户需求的产品，携手全球合作伙伴，推动半导体异质集成技术迈向新高度。
