矽源特ChipSourceTek-CST6118 单通道有刷直流电机驱动芯片方案

Ⅰ、芯片概述‌

‌    矽源特ChipSourceTek-CST6118‌ 是一款高性能单通道有写直流电机驱动芯片，专为低功耗、高效率的电机控制场景设计。其内置全桥功率MOS驱动架构，支持 ‌正转/反转/停止/刹车‌ 功能，具备 ‌1.8A连续输出电流‌ 和 ‌2.5A峰值电流‌ 能力，适用于广泛的小型电机驱动需求。芯片集成过温保护（TSD），并通过优化的全桥驱动设计简化外围电路，显著降低系统成本。

Ⅱ、核心特性‌

1. ‌驱动能力‌

   • 最大连续输出电流：‌1.8A‌
   • 峰值输出电流：‌2.5A‌（瞬态）
   • 导通电阻：‌0.4Ω‌（@1A电流）

2. ‌工作条件‌

   • 宽电压输入范围：‌1.5V~7.2V‌
   • 极低静态功耗：‌<1μA‌（典型值0.1μA）
   • 封装形式：‌SOP-8‌

3. ‌功能与控制‌

   • 支持电机 ‌正转、反转、停止、刹车‌ 四模式控制
   • 内置 ‌带迟滞效应的热保护（TSD）‌，防止过热损坏
   • 全桥驱动架构，省去外围滤波电路，简化设计

Ⅲ、典型应用场景‌

• ‌消费电子‌：电动牙刷、电子锁、遥控车、成人情趣用品
• ‌智能硬件‌：车载支架、玩具电机驱动（如四驱车、模型）
• ‌工业设备‌：小型自动化设备、低功耗执行机构

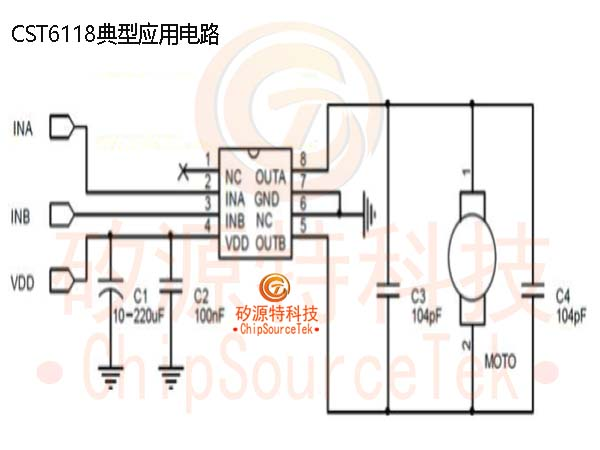

Ⅳ、典型应用电路设计‌

1. ‌电路图说明‌

   • ‌电机旁路电容‌：C4/104P电容需并联在电机两端，若电机未接，需在PCB预留电容位置。
   • ‌外围简化‌：与传统方案相比，可省略C1、C2、C3电容，减少元件数量，降低成本。
   复制

2. ‌引脚定义（SOP-8封装）‌

   引脚号	名称	功能描述
   1	VCC	电源输入（1.5-7.2V）
   2	IN1	控制信号输入1
   3	IN2	控制信号输入2
   4	GND	接地
   5-8	OUT1~OUT2	电机驱动输出端

Ⅴ、设计优势‌

1. ‌高集成度‌：全桥驱动架构减少外围元件，PCB面积节省30%以上。
2. ‌低功耗设计‌：静态电流<1μA，适合电池供电场景（如无线设备）。
3. ‌强抗干扰性‌：内置滤波和热保护，适用于复杂电磁环境。
4. ‌成本优势‌：省略滤波电容，BOM成本降低约15%。

Ⅵ、封装与生产信息‌

• ‌封装规格‌：SOP-8（贴片封装）
• ‌推荐焊接条件‌：回流焊峰值温度≤260℃，时间≤10秒。
• ‌储存环境‌：-40℃~125℃，湿度<60%RH（非冷凝）。

Ⅶ、技术支持‌

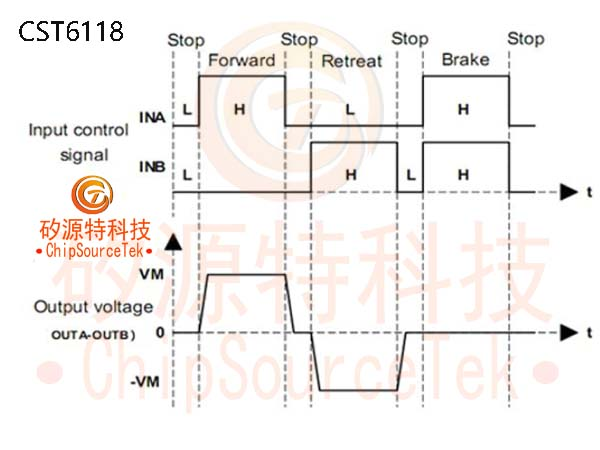

• 提供 ‌典型波形图‌（启动/刹车/正反转时序）及 ‌PCB布局参考‌。
•

• 支持定制化参数调整（如电流限制、保护阈值）。

‌备注‌：以上方案可根据具体应用场景优化，如需完整技术文档或样品申请，请联系供应商获取。
