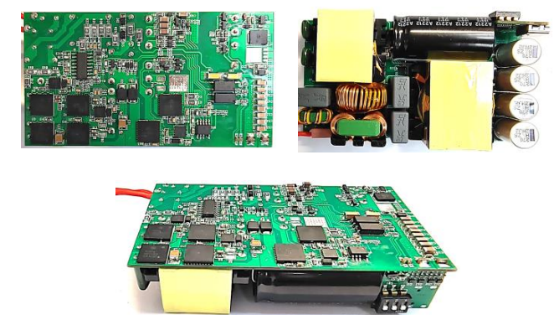

图1： 240W TPFC + 双开关准谐振反激式评估板（EVB）

特性
    · 交流输入电压范围： 90V 至 264V
    · 采用图腾柱CrM PFC + 双开关准谐振反激拓扑
    · 采用 iGaN 器件实现高频工作
    · 仿真电路支持 PD3.1 多路输出协议
    · 输出电压： 5V、 9V、 12V、 15V、 20V、 28V、36V 和 48V / 5A
    · 纹波与噪声： <150 mV
    · 效率：平均94.75% / 95.43% 及满负载95.12%/ 96.17% @115VAC / 230VAC及48V / 5A
    · 输出保护：精确的过压保护（OVP）、过流保护（OCP）、短路保护（SCP）和开环保护
    · PCBA尺寸： 89×51×21.5mm，功率密度40W/立方英寸

USB-C 端口控制器
    安森美USB-C端口控制器具备自主工作特性，兼具高能效和耐压性，从而提升了系统的稳定性、性能和成本效益。该控制器为全配置的USB-C PD控制器，适用于高达100W的解决方案，其功耗比竞争对手低40倍，是现代电子设备的理想选择。

USB-C PD 控制器 FUSB302B/T
面向期望实现DRP/SRC/SNK USB Type-C连接器，但需要少量编程的系统设计人员。


主要特性：
· 支持 USB Type-C 1.3 和 Power Delivery（PD）2.0、 3.0 标准
· 提供完整的开源软件支持，涵盖所有工作模式以及 ARM、Linux 和 PIC硬件平台
· 将 CCx 集成到 VCONN开关上
· 强健的 BMC接收器容错机制
· 支持多个产品 ID，提供多种 I2C 从地址选项
· 系列产品差异：
      o FUSB302B - DRP，可在电池完全耗尽时实现充电功能
      o FUSB302T - SRC，适用于需节省功耗的旅行充电器
· 采用14引脚MLP封装（2.50mmx2.50mm），-B/T/VMPX
· 采用9焊点WCSP封装（1.260mmx1.215mm），-BUCX

USB-C 控制器 FUSB303B
    支持通过可配置的I2C地址访问，以便在单个系统中实现多个端口的控制，也可以仅通过引脚配置实现完全自主运行。



主要特性：

· 完全自主配置的 Type-C 控制器
     o 支持 USB Type-C 规范第 1.3 版
     o 可配置为Source、 Sink和DRP模式， 并支持外设功能
     o 通过 Try.SRC 和 Try.SNK 对Source、 Sink进行配置
     o 通过 GPIO 或 I2C 进行配置
· 独特的检测算法，确保在使用不合规线缆或器件时仍能稳定连接
· 连接器引脚支持最高 28V 直流电压和 4kV HBM ESD 保护
· 宽电压供电范围：2.7V 至 5.5V VDD
· 采用12引脚QFN（1.6mm x1.6mm x0.375mm）封装

    安森美USB-C 端口控制器具备自主工作特性，兼具高能效和耐压性，从而提升了系统的稳定性、性能和成本效益。该控制器为全配置的USB-C PD控制器，适用于高达100W的解决方案，其功耗比竞争对手低40倍，是现代电子设备的理想选择。

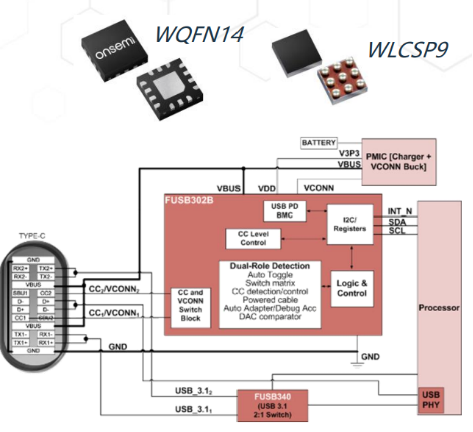

图 2： 典型应用示意图
