CST1128-AAS
CST1128-AAS内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放 电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
CST1128-AAS概述：
CST1128-AAS内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放 电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
CST1128-AAS特性：
1) 高精度电压检测功能*1
过充电保护电压 4.275V 精度 ±25mV
过充电解除电压 4.075V 精度 ±50mV
过放电保护电压 2.400V 精度 ±80mV
过放电解除电压 3.000V 精度 ±100mV
放电过流检测 9.0A 精度 ±25%
短路电流检测 27.0A 精度 ±50%
充电过流检测 2.0 A 精度 ±25%
2) 内部检测延迟时间
过充电保护延时 1.0s 精度 ±30%
过放电保护延时 128ms 精度 ±30%
放电过流保护延时 10ms 精度 ±30%
充电过流保护延时 10ms 精度 ±30%
3) 充电器检测及负载检测功能
4) 向0V电池充电功能 允许
5) 过温保护功能 150℃
6) 休眠功能 无
7) 放电过流状态的解除条件 断开负载
8) 放电过流状态的解除电压 VRIOV
9) 低电流消耗
工作时 1.5µA(典型值)(Ta = +25°C)
过放电时 0.6µA(典型值)(Ta = +25°C)
10) 内部功率N-MOSFET导通阻抗RSS(ON) 15mΩ
11) 无铅、无卤素
CST1128-AAS应用：
单节锂离子/锂聚合物可充电电池
CST1128-AAS封装：
SOT23-5
CST1128-AAS系统功能框图：
CST1128-AAS引脚排列图：
CST1128-AAS命名规则：

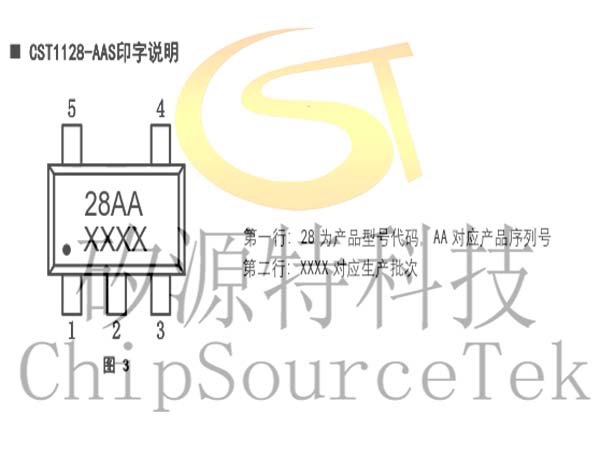

CST1128-AAS印字说明：

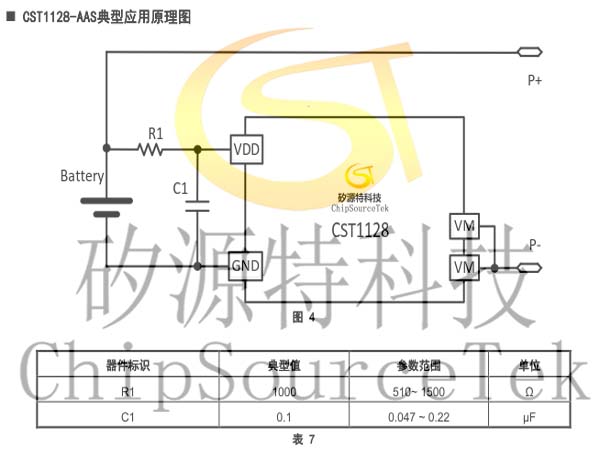

CST1128-AAS典型应用原理图：
CST1128-AAS包装信息：
卷盘 | 颗/盘 | 盘/盒 | 盒/箱 |
7” 盘 | 3000 PCS | 10 | 4 |
