CX32L003
CX32L003是一款内嵌32位ARM® Cortex®-M0+内核的超低功耗、Low Pin Count和宽电压工作范围(2.5V～5.5V)的微控制器，最高可运行在24MHz，内置32K/64K字节的嵌入式Flash，4K字节的SRAM，集成了12位1Msps高精度 SAR型ADC、RTC、比较器、多路UART、SPI、I2C和PWM等丰富的外设接口，具有高整合度、高抗干扰、高可靠性的特点。
CX32L003 系列具有宽电压工作范围、低功耗、低待机电流、高集成度外设、高操作效率、快速唤
CX32L003 系列具有宽电压工作范围、低功耗、低待机电流、高集成度外设、高操作效率、快速唤
CX32L003简介：
CX32L003是一款内嵌32位ARM® Cortex®-M0+内核的超低功耗、Low Pin Count和宽电压工作范围(2.5V～5.5V)的微控制器，最高可运行在24MHz，内置32K/64K字节的嵌入式Flash，4K字节的SRAM，集成了12位1Msps高精度 SAR型ADC、RTC、比较器、多路UART、SPI、I2C和PWM等丰富的外设接口，具有高整合度、高抗干扰、高可靠性的特点。
CX32L003 系列具有宽电压工作范围、低功耗、低待机电流、高集成度外设、高操作效率、快速唤醒及高性价比等优势，广泛适用于下列应用：
小家电、充电器、遥控器、电子烟、燃气报警器、数显表、温控器、记录仪、电机驱动、智能门锁、
智慧传感器、智慧家居以及智慧城市等。
CX32L003特性：
内核
ARM® Cortex®-M0+内核，最高运行到24MHz
一个24位系统定时器
支持低功耗睡眠模式
单周期32位硬件乘法器
内存
32K/64K字节嵌入式Flash，具有擦写保护功能
4K字节SRAM
时钟与电源
4路可选时钟源
-外部4MHz~24MHz高速晶振
-外部32.768KHz晶振
-内部4MHz~24MHz高速时钟
-内部低速38.4KHz/32.768KHz时钟
-支持硬件时钟监视
电源管理
-两种低功耗工作模式：Sleep、Deep Sleep Mode
-低电压检测，可配置为中断或复位
中断
嵌套向量中断控制器(NVIC)用于控制32个中断源，每个中断源可设置为4个优先级
支持串行调试(SWD)带2个观察点/4个断点
通用I/O引脚
在20-Pin封装下16个I/O
通信接口
UART0-UART1标准通讯接口
支援低速时钟的超低功耗UART
SPI标准通讯接口，最高达8Mbps
I2C标准通讯接口，主模式最高支持1Mbps，从模式最高支持800Kbps
One-Wire通讯接口
蜂鸣器频率发生器
可产生一个1KHz，2KHz，4KHz的蜂鸣信号
定时器/计数器
1x16位高级控制定时器：有4通道PWM输出/输入捕获，支持3路互补输出，以及死区生成和紧急停止功能
1x16位通用定时器，支持4路比较输出/输入捕获，PWM输出
1x16位可程序设计定时器数组，支持5路输入捕获/比较输出，PWM输出
2x16/32位基础定时器/计数器
1x16位低功耗定时器
自动唤醒定时器
系统窗口看门狗和独立看门狗定时器
RTC
支持RTC计数(秒/分/小时)及万年历功能(日/月/年)
支持闹铃功能寄存器(秒/分/小时/日/月/年)
支持RTC从Deep Sleep模式唤醒系统
ADC
7信道12位1Msps采样速率，12位SAR型ADC
电压比较器(VC) / 低电压检测器(LVD)
硬件CRC-16模块
工作条件
宽电压工作范围2.5V至5.5V
宽工作频率最高至24MHz
工作温度：-40°C至+85°C
16字节的芯片唯一ID (UID)
开发工具
全功能的嵌入式调试解决方案
在系统程序设计(ISP程序设计)方案
封装形式：TSSOP20、QFN20

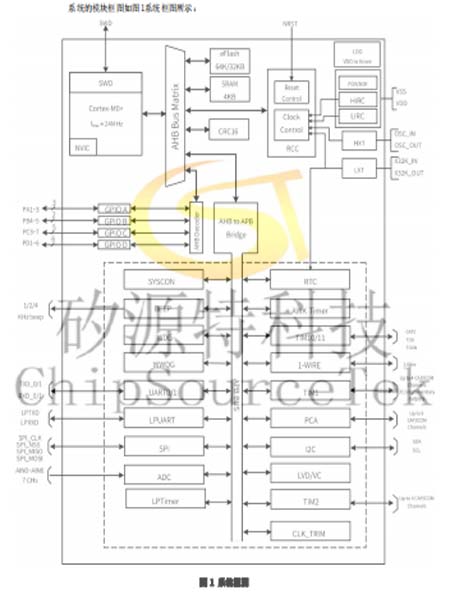

CX32L003系统架构图
主要的系统构成：
1 个AHB总线系统 Master：
- Cortex®-M0+内核
6 个AHB 总线 Slave
- 内部 SRAM
- 内部 Flash
- AHB to APB Bridge，包含所有APB接口的外设
- GPIO 接口
- RCC 模块
- CRC 等AHB接口模块

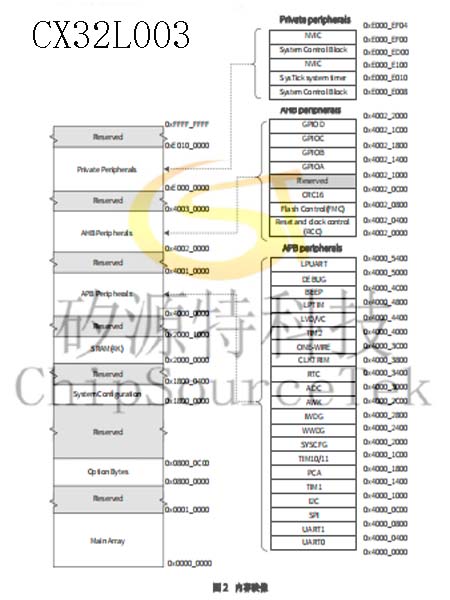

内存映像：
存储空间和模块地址：
CX32L003引脚配置和功能说明：

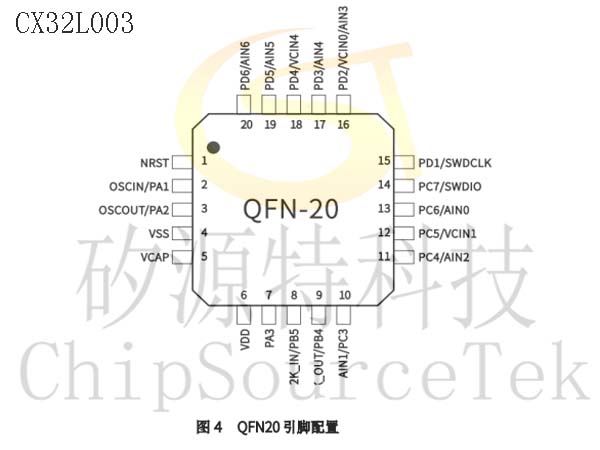

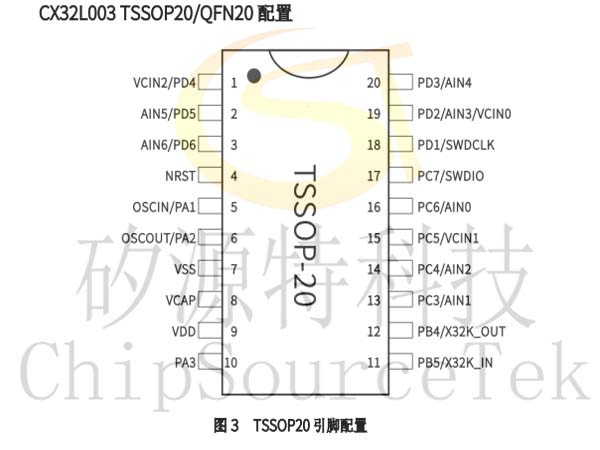

CX32L003 TSSOP20/QFN20 配置

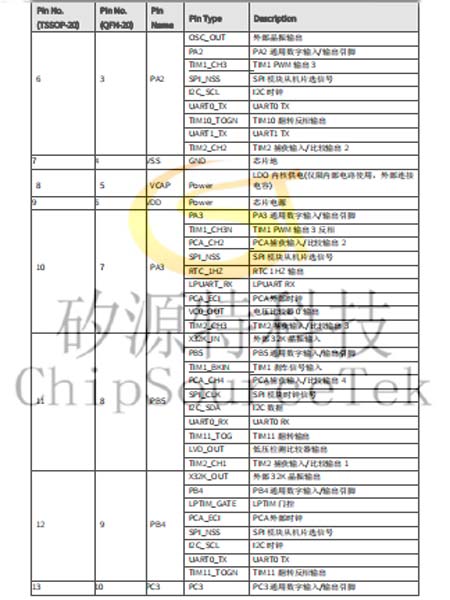

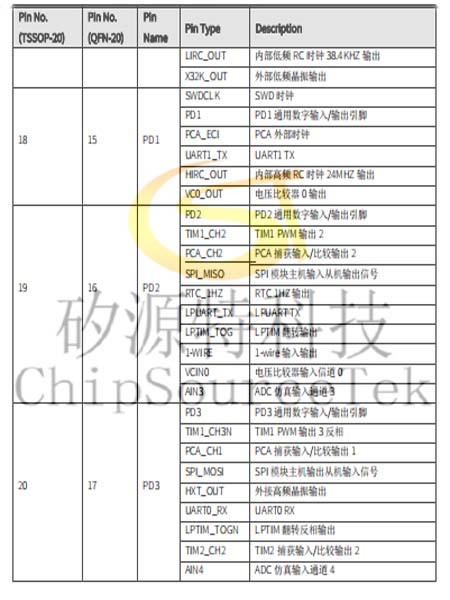

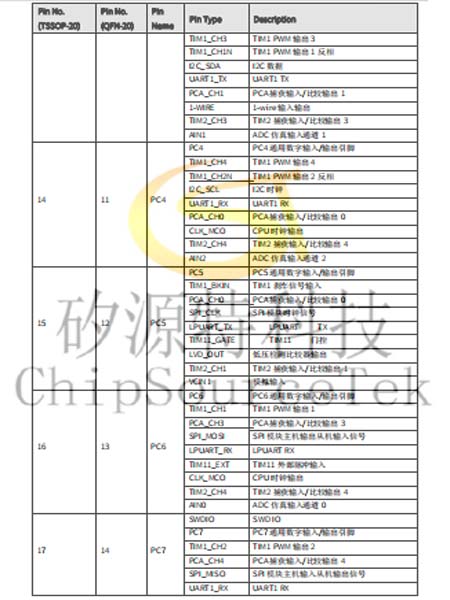

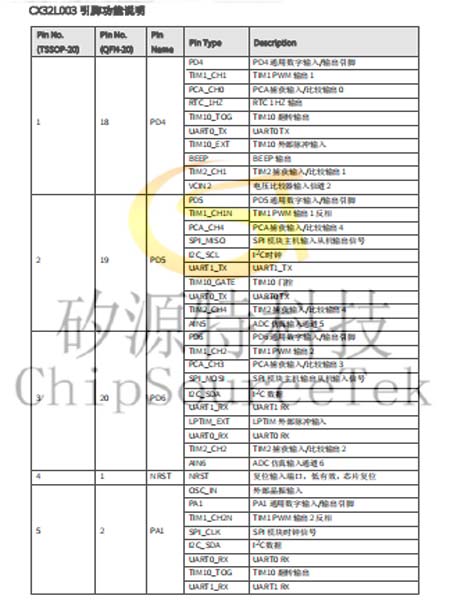

CX32L003 引脚功能说明：

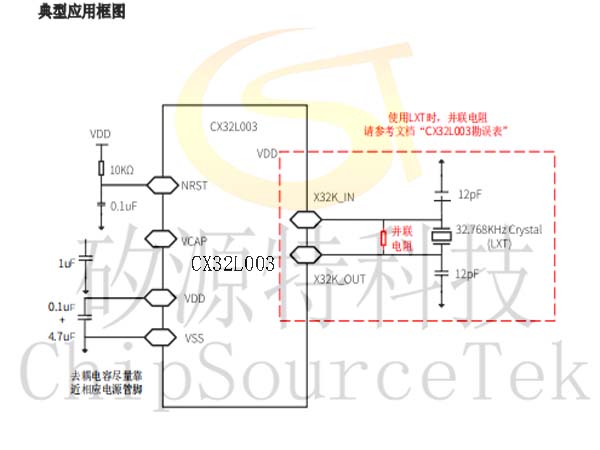

CX32L003典型应用框图：

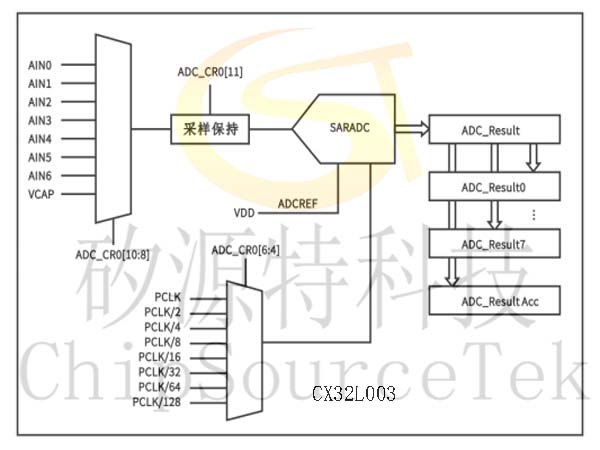

CX32L003 12位A/D转换器：

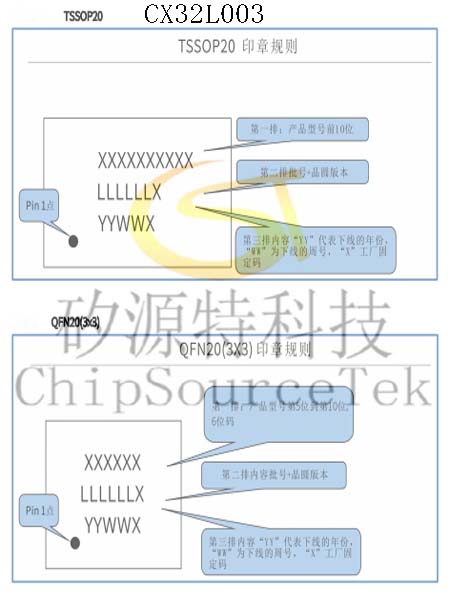

CX32L003丝印说明：
TSSOP20

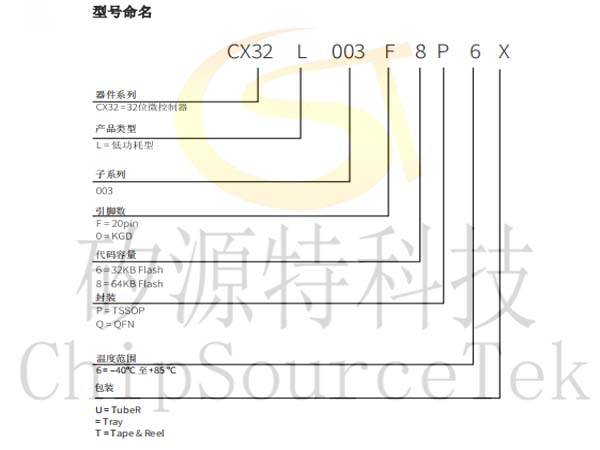

CX32L003型号命名：
CX32L003产品选型表：
型号 | Flash (KB) | SRAM (KB) | 封装 | 包装 | 封测工厂 | 最小包装 （MPQ） | 最小起订量（MOQ） |
CX32L003F8Q6R | 64 | 4 | QFN20 | Tray | TSHT | 490 | 29400 |
CX32L003F8P6U | 64 | 4 | TSSOP20 | Tube | TSHT | 5760 | 34560 |
ANST | 7000 | 56000 | |||||
CX32L003F6Q6R | 32 | 4 | QFN20 | Tray | TSHT | 490 | 29400 |
CX32L003F6P6U | 32 | 4 | TSSOP20 | Tube | TSHT | 5760 | 34560 |
ANST | 7000 | 56000 | |||||
CX32L003F8Q6T | 64 | 4 | QFN20 | Tape & Reel | TSHT | 3000 | 24000 |
ANST | 5000 | 40000 | |||||
CX32L003F8P6T | 64 | 4 | TSSOP20 | Tape & Reel | TSHT | 4500注(1) | 72000 |
ANST | 3000 | 24000 | |||||
CX32L003F6Q6T | 32 | 4 | QFN20 | Tape & Reel | TSHT | 3000 | 24000 |
ANST | 5000 | 40000 | |||||
CX32L003F6P6T | 32 | 4 | TSSOP20 | Tape & Reel | TSHT | 4500注(1) | 72000 |
ANST | 3000 | 24000 | |||||
CX32L00308 | 64 | 4 | KGD | 注(2) | 注(2) | 注(2) | 注(2) |
CX32L00306 | 32 | 4 | KGD | 注(2) | 注(2) | 注(2) | 注(2) |
注：
1. 工厂要求尽量安排 9000 为最小发货单位
2. 请联系销售代表
