TRSF1604A(C)
TxP16S2TM是一款高性能16位MCU，运行频率高达32MHz，配有256K FLASH和4K SRAM，用于音频算法的高性能处理。它是Flash Speech系列的新一代计算内核。它最初的目标是语音应用领域，以展示其专业性。TxP16S2提供了一个快速单元，允许在一个周期内同时向访问存储器发出计算指令。TRSF1604A（C）配备了TxP16S2和集成输入/输出端口、音频PWM/DAC、定时器和低压复位。。。等等。
此外，TRSF1604A（C）扩展了其外部设备连接能力，例如串行R
此外，TRSF1604A（C）扩展了其外部设备连接能力，例如串行R
TRSF1604A(C) 一般说明:
TxP16S2TM是一款高性能16位MCU，运行频率高达32MHz，配有256K FLASH和4K SRAM，用于音频算法的高性能处理。它是Flash Speech系列的新一代计算内核。它最初的目标是语音应用领域，以展示其专业性。TxP16S2提供了一个快速单元，允许在一个周期内同时向访问存储器发出计算指令。TRSF1604A（C）配备了TxP16S2和集成输入/输出端口、音频PWM/DAC、定时器和低压复位。。。等等。
此外，TRSF1604A（C）扩展了其外部设备连接能力，例如串行ROM/Flash。内部存储器容量包括256Kx16程序/数据FLASH和4Kx16工作SRAM。
TRSF1604A(C) 特征:
*注意：TRSF1604C仅支持SOP16-3和SSOP24-2封装。
*注意：TRSF1604A（C）不支持超深度睡眠。
*注意：端口C2禁止与VCC或上拉电阻连接。
*注意：TRSF1604A（C）不支持蜂鸣器和扬声器唤醒，因此应将MISC1位10、MISC2位12和MISC2位14设置为0。
*高性能RISC TxP16S2 CPU
-宽工作频率和电压8Mhz~32mhz@1.8volt~5.5伏
-操作频率可通过软件进行编程
-内置4096x16 SRAM
-嵌入式PC堆栈级别16
*丰富的DSP功能
-硬件环形缓冲区支持
-MAC计算能力：32 MIPS（最大）
-多功能支持：在MAC计算中，在一个周期内同时访问内存中的两个操作数
-扩展动态范围：一个40位累加器，确保512次连续多次+加法运算中没有溢出
*嵌入式闪存256Kx16
-典型的1000个擦除/编程周期
-数据保留期超过10年
*基于软件的音频处理技术
-子频带、ADPCM、旋律
*支持20+2（ICE PAD可以作为I/O）通用I/O端口。
*单声道16位PWM或16位DAC
*6 IRQ包括2个外部中断
*SPI主接口
*三个定时器：定时器1、定时器2、RTC定时器
*支持扩频计时以减少EMI。
*看门狗计时器（WDT）
*低压复位（LVR）
*PB0、PB1、PB2、PB3支持上升沿触发和下降沿触发两种边缘模式用于唤醒功能。
*2通道比较器和AB类输出的两级运算放大器
*带AGC（自动增益控制）的麦克风
*IR
*触摸BG预充电
*低压探测器
*注意：VCC去耦帽10uF应靠近IC 0.5厘米以内。
*注意：VCC去耦帽0.1uF应靠近IC 0.5厘米以内。
*注意：在PCB布局中，VCC和VSS电源线的宽度应大于30密耳。
*注意：特殊的I/O端口C2在通电时会导致LED闪烁。
*PortA4和PortA5不支持触摸功能。
*注意：禁止将端口C2/PortC6/PortC7直接连接到电感元件上。例如，电机和线圈等。
*注意：禁止将PWM/DAC连接到4Ω发言者
-TRSF16256A 和和和和 TRSF1604A(C) 的的的的差異如下 差異如下:
-TRSF1604A(C)的 I/O 增加 PortA4 和 PortA5。
-TRSF1604A(C) 的 Touch 功能支援 BG Pre-Charge
-TRSF1604A(C) 的 Microphone 增加 PGA gain boost(GBB)
-TRSF1604A(C) 的 LVR 改為 8 種不同電壓，1.7V / 1.8V / 1.9V / 2.0V / 2.1V / 2.2V / 2.3V / 2.4V。
-TRSF1604A(C) 的電壓工作範圍 1.8V~5.5V
-TRSF1604A(C) 不支援 Deep sleep 功能
-TRSF1604A(C) 的 PWM 可以調整趨動電流
-TRSF1604A(C) 的 PortC2 和 PortC6 和 PortC7 禁止接電感性元件，例如馬達、線圈。
-TRSF1604A(C)的 PWM / DAC 輸出 禁止接 4Ω 喇叭。
-TRSF1604A(C)支援比較器錄音。
*TRSF1604A(C)的 PortA4 和 PortA5 不支援 Touch 功能
*因為 TRSF16256A 沒有 PortA4 和 PortA5，所以如果從 TRSF16256A 的程式直接轉到 TRSF1604A(C)，需要注意 PortA4 和 PortA5 的設定。例如進入 sleep mode 時，要把 PortA4 和 PortA5 設定為 input 加 pull down R，以免漏電。
TRSF1604A(C) 应用领域:
*MCU应用程序
*电子词典
*掌上游戏
*电子学习辅助（ELA）
*电子故事书

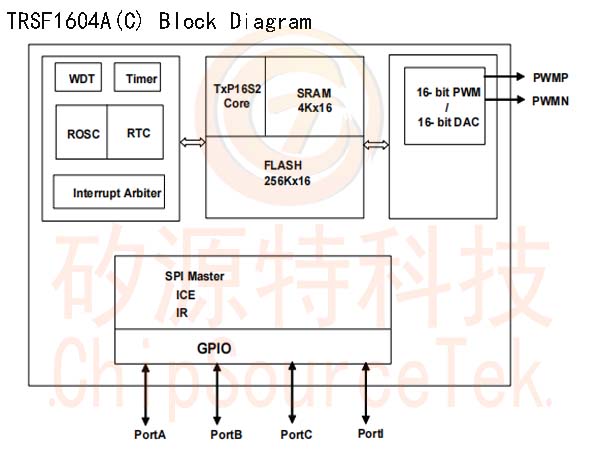

TRSF1604A(C) 方框图:

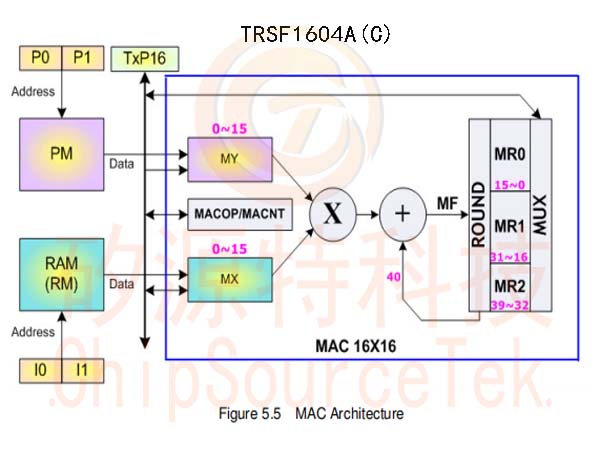

TRSF1604A(C) MAC体系结构:

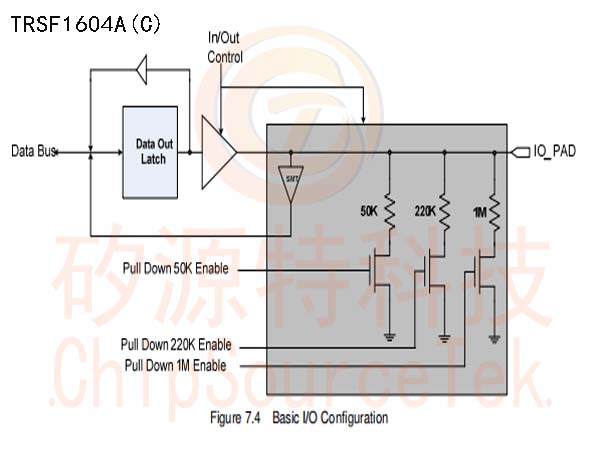

TRSF1604A(C) 基本I/O配置:

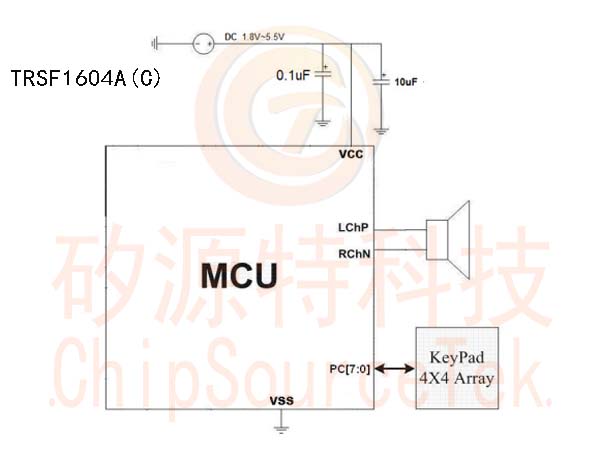

TRSF1604A(C) 应用电路:
应用电路：Mono16位PWM输出
通知:
1.VCC去耦帽10uF应在0.5cm内靠近IC。
2.VCC去耦帽0.1uF应接近IC 0.5cm以内。
3.在PCB布局中，VCC和VSS电源线的宽度应大于30密耳。

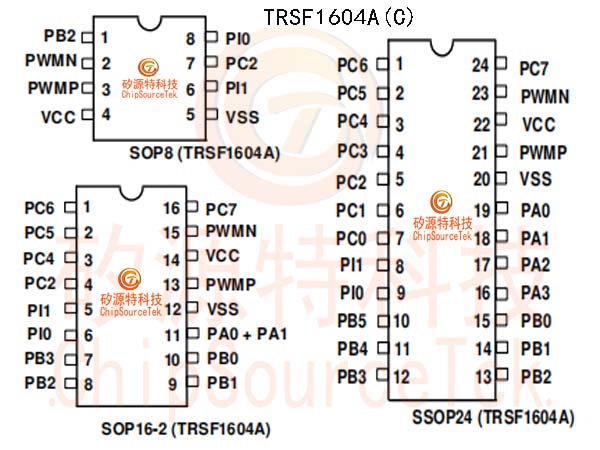

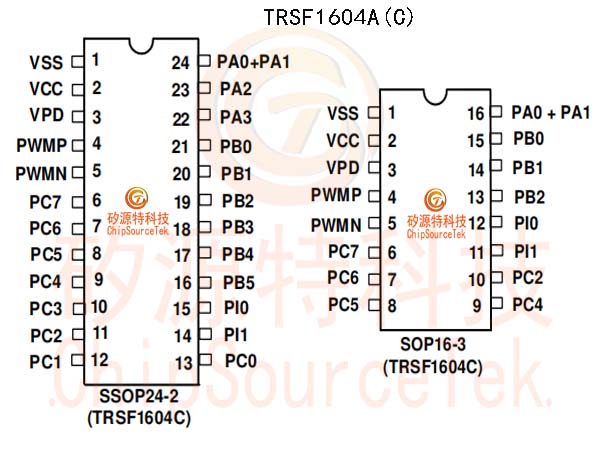

TRSF1604A(C) 封装: SOP8/SOP16-2/SOP16-3/SSOP24/SSOP24-2:
