CST4080A
CST4080A系列是4位微控制器，可播放2路旋律或2路ADPCM，采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096（±3%）MHz。这些芯片在1.5V～5.5V的宽电压范围内工作。它内部包含程序ROM（PROM）和数据ROM（DROM）。
程序ROM为4K/8K字，数据ROM大小为248K/240K字节。最大工作SRAM是（96+2）个半字节。它总共提供了4个软件可编程I/O端口和一个13级低电压检测器（L
程序ROM为4K/8K字，数据ROM大小为248K/240K字节。最大工作SRAM是（96+2）个半字节。它总共提供了4个软件可编程I/O端口和一个13级低电压检测器（L
CST4080A 概述:
CST4080A系列是4位微控制器，可播放2路旋律或2路ADPCM，采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096（±3%）MHz。这些芯片在1.5V～5.5V的宽电压范围内工作。它内部包含程序ROM（PROM）和数据ROM（DROM）。
程序ROM为4K/8K字，数据ROM大小为248K/240K字节。最大工作SRAM是（96+2）个半字节。它总共提供了4个软件可编程I/O端口和一个13级低电压检测器（LVD）。
CST4080A 特征:
工作电压：1.5V至5.5V
MCU工作频率：4.096 MHz
内存大小
* 程序ROM大小：4K/8K字OTP型
* 数据ROM大小：248K/240K字节OTP型
* SRAM大小：96*4位
* 用户寄存器：2*4位
断电模式的唤醒功能：
* HALT模式唤醒源：端口A可以从HALT模式向NORMAL模式唤醒，并执行唤醒子程序。
4个输入/输出引脚：端口A可以逐位定义为输入或输出端口。
三重复位条件：
* 低电压复位。（LVR=1.5V）
*上电复位。
* 看门狗计时器溢出。
一个内部中断源：
* PWM中断。
WDT
* 看门狗计时器，可通过选项启用/禁用。
* WDT周期为0.128秒。
音频输出：
* 支持8/10/12位PWM模式。
支持下拉电阻器1M、50K欧姆、低压复位等选项集。
振荡器保险丝选项±3%，温度和电压补偿。
支持读取禁止的安全选项（1位）。
支持13级LVD功能。

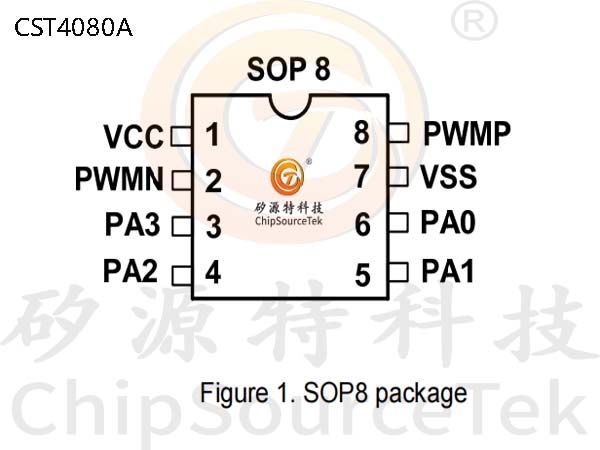

CST4080A 封装:
CST4080A 方框图:

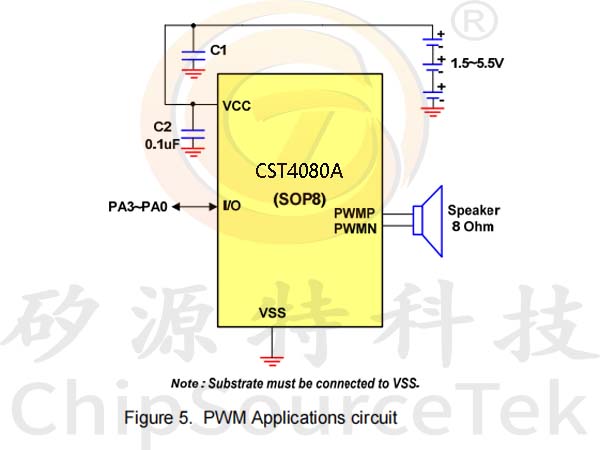

CST4080A 应用电路:
