MT8F005X概述:
    MT8F005X系列芯片是基于增强型1T tiny 8051内核的8位微控制器，指令完全兼容传统8051，而运行速度比传统8051快10倍。MT8F005X集成32KB Flash、8KB可编程Boot Loader、1.5KB SRAM、26通道Touch Key、1个 26通道12位精度ADC、软件LED驱动、4对8通道16位带定时器功能的PWM、3个通用16位定时器、2个UART、1个I2C、1个SPI、32MHz内部RC振荡器、32KHz内部 RC振荡器、32.768KHZ外部晶振、外部高速振荡器、26个GPIO等资源。为了提高芯片可靠性，MT8F005X还集成了上电掉电复位，8级可选电压低电压检测（LVD），低功耗独立看门狗计数器（WDT）、自唤醒定时器（WKT）等模块。MT8F005X具有非常优异的抗干扰能力和低功耗特性，非常适合用于家用照明、控制开关、大小家电、无线通讯等工业控制及消费电子领域。

MT8F005X主要特性:
* 工作电压： 2.0V-5.5V
* 工作温度： -40-+105℃
* 封装类型：SSOP28L/QFN28/SSOP24L/QFN24/TSSOP20/QFN20
* 内核：1T tiny 8051
* 最高工作频率：32MHz
* Flash ROM：32K Bytes，10万次擦写
* Boot Loader：8K Bytes，10万次擦写
* SRAM: 内部256 Bytes，外部1.5K Bytes
* 时钟（3.3V@25℃）
  - 外部高速晶体振荡器LOSC：32.768KHZ
  - 外部高速晶振振荡器HOSC：2~32MHZ
  - 内置RC振荡器LRC：32KHz，可调精度±2%
  - 内置RC振荡器HRC：32MHz，可调精度±1%
* 中断
  - 9个有效中断源，两级中断优先级
  - 6个外部中断，可配置任意引脚输入，支持上沿/下沿/双沿触发
* 定时器
  - 3个16位通用定时器0/1/2，兼容标准8051
* IO端口
  - 26个通用GPIO口
  - 持推挽/开漏/上拉/下拉/高阻等模式
  - 上拉为15KΩ，下拉为15KΩ
  - 推电流30mA@0.7VDD, 灌电流 80mA@0.3VDD
* 通用串行接口（UART）
  - 2个UART接口：UART0和UART1，兼容标准8051
  - UART1可任选引脚，UART0/1都可任调占空比
* SPI接口（SPI）
  - 支持主从模式，支持三线和四线模式
  - 最大收发速度可达8MHz/bit（1/4系统时钟）
* I2C从机接口（I2C）
  - 内置1路I2C接口，支持标准/快速模式
  - 可任选引脚输出
* 看门狗（WDT）
  - 15位看门狗定时器，计数时钟为LRC时钟
  - 8位调节精度, 调整范围为7.8125ms-1s
  - 可配置看门狗产生复位或中断
* 自唤醒定时器（WKT）
  - 可选中断时间为1ms~1s，支持中断唤醒
  - 可选外部LOSC时钟源，支持1s精准计时
* 脉宽调制（PWM）
  - 4对带4位预分频12位PWM，可选时钟源，可直接输出时钟，可调周期和占空比，支持任意引脚输出
  - 3 对支持定时器计数抓取功能，支持互补输出及死区控制
  - 1对多功能PWM，包含边沿对齐和中心对齐模式，支持互补输出及死区控制，支持刹车和单稳态功能，可用于方波电机驱动和工业控制
* 低电压检测（LVD）
  - 8级电压检测1.8/2.4/2.7/3.0/3.3/3.7/4.0/4.3V
  - 可设置低电压复位或中断
* 触摸按键（Touch Key）
  - 最多26通道
  - 支持触摸唤低功耗醒
  - 可通过动态CS-10V及EFT-4KV测试
* 高精度运放（OP）
  - 1个支持修调的高精度运放
  - 可单独使用，也可给ADC前端放大用
* 模数转换器（ADC）
  - 12位SAR ADC，共26通道，支持任意引脚采样
  - 最大转换速度1MHz，支持比较器功能
  - 内置1/2基准电压通道、1/2 VDD通道、VSS通道和OP通道
  - 内置1.024/2.048/3.072/4.096V内部基准
* LED驱动（LED）
  - 支持正反推LED扫描和矩阵式LED扫描
  - SEG和COM任意引脚可选，正反推LED扫描最多可实现25seg*26com，矩阵式支持18seg*8com
  - 支持占空比无极调节，可完美解决不同色不同亮度LED显示不均匀问题
* 程序下载和仿真
  - 支持ISP和IAP，IAP可配置大小
  - 支持在线仿真功能，支持程序读保护
* 低功耗
  - IDLE模式最低电流2.5uA
  - STOP模式最低电流2.5uA
  - 内部LRC运行功耗3.5uA
  - 32Mhz@5V运行典型功耗2.5mA
* 抗干扰特性
  - EFT>±4KV
  - ESD HBM>±8KV
  - Latch up>500mA

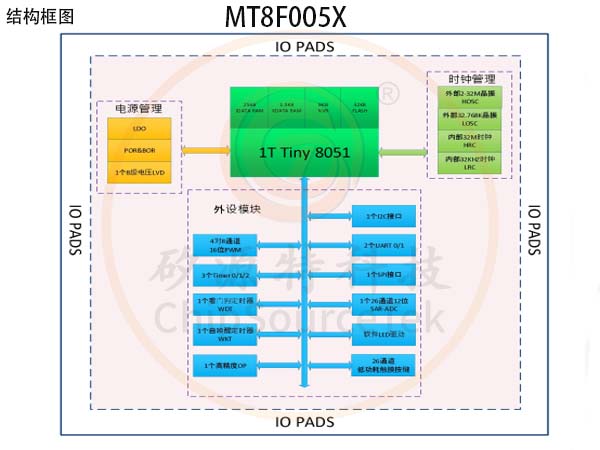

MT8F005X结构框图:

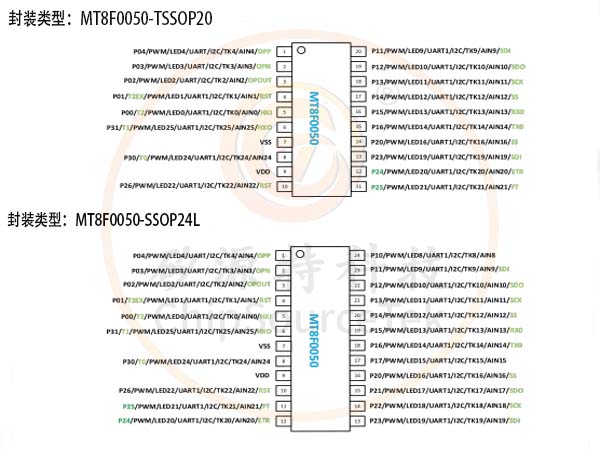

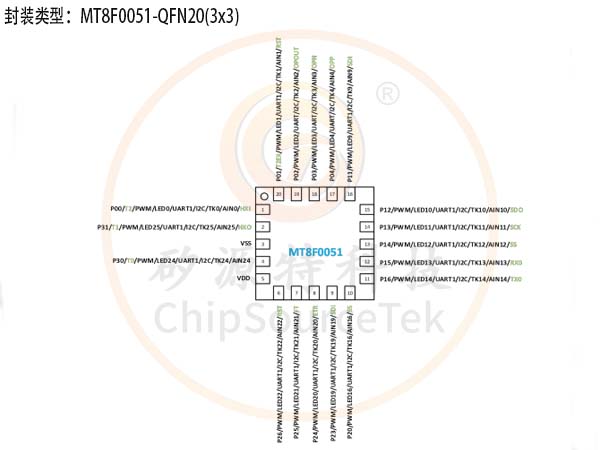

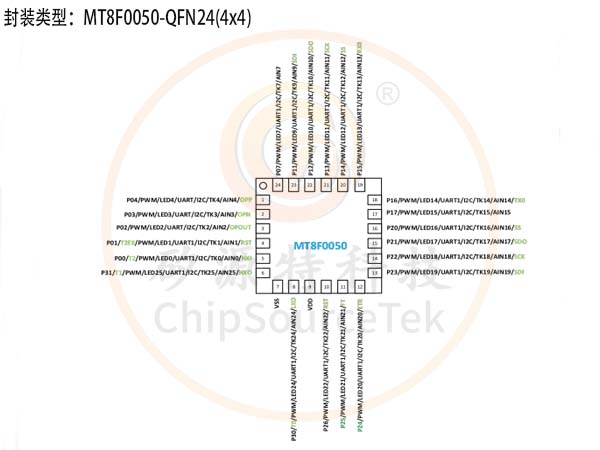

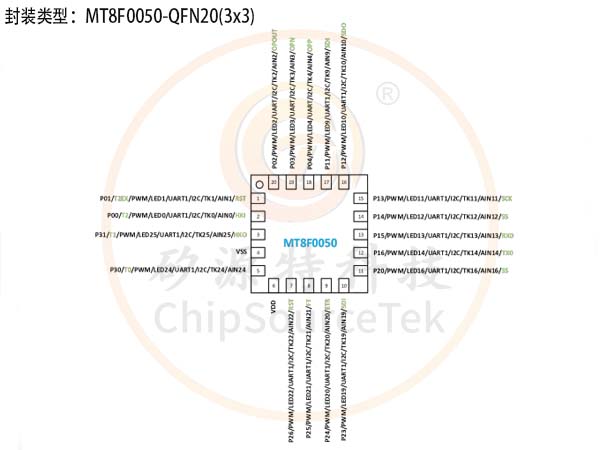

MT8F005X封装定义:
    默认仿真及烧录烧录口为VDD、GND、P24（SCL）和P25（SDA），SCL和SDA可根据需要，修改出厂初始化设定为其他IO。

MT8F005X订购信息:

产品名称	封装	单位数量	包装	描述
MT8F0050T20U	TSSOP20	72/管 14.4K/盒 57.6K/箱	管装	主力销售型号
MT8F0050P24U	SSOP24L	50/管 10K/盒 100K/箱	管装	主力销售型号
MT8F0050P28U	SSOP28L	50/管 10K/盒 40K/箱	管装	主力销售型号
MT8F0050Q20T	QFN20(3X3)	5K/盘 25K/盒 100K/箱	编带	主力销售型号
MT8F0050Q24T	QFN24(4X4)	5K/盘 25K/盒 100K/箱	编带	主力销售型号
MT8F0050Q28T	QFN28(4X4)	5K/盘 25K/盒 100K/箱	编带	主力销售型号
MT8F0051Q20T	QFN20(3X3)	5K/盘 25K/盒 100K/箱	编带	兼容型号

MT8F005X IO端口（GPIO）:
MT8F005X系列芯片除电源和地端口外，还有26个可编程多功能I/O端口，其主要特点如下。
可配置为高阻模式
I/O结构可独立设置上拉（≈18KΩ）和下拉（≈18KΩ）
输出模式可选开漏输出或推挽输出
数据输出锁存支持读-修改-写
支持2.0-5.5V宽电压范围
设为推挽输出时，推电流35mA@0.7VDD, 灌电流 80mA@0.3VDD
可同时打开上下拉，模拟LCD的1/2 BIAS驱动，无需外挂电阻

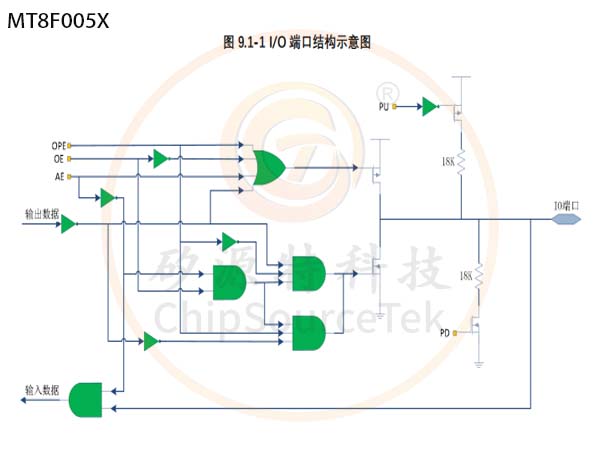

IO端口结构图如下图所示。

备注：
OPE：IO端口开漏使能信号
OE：IO端口输出使能信号
AE：IO端口模拟功能使能信号
PU：IO端口上拉使能信号
PD：IO端口下拉使能信号

MT8F005X访问 Flash DATA区:
    如下图所示为访问Flash DATA区流程图，相关示例程序请参考MT8F005X应用手册。需要说明的是，在擦操作时往FSCMD写入擦命令或在写操作时往FSDAT写入数据时，CPU会自动暂停，以避免因为中断等原因导致擦写操作中止。

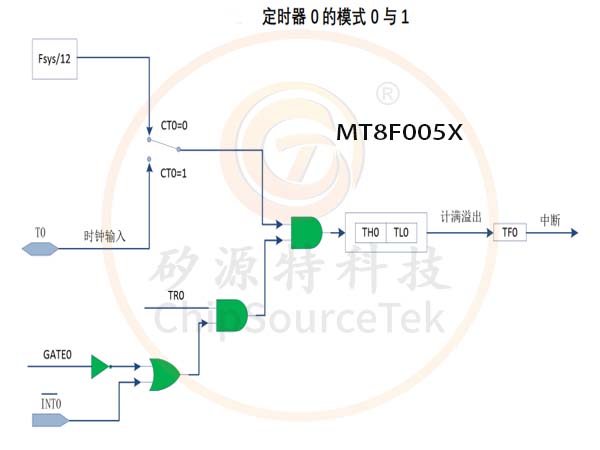

MT8F005X定时器:
模式 1
此模式下，定时器0作为16位定时器/计数器，除此之外，功能与模式0完全相同。

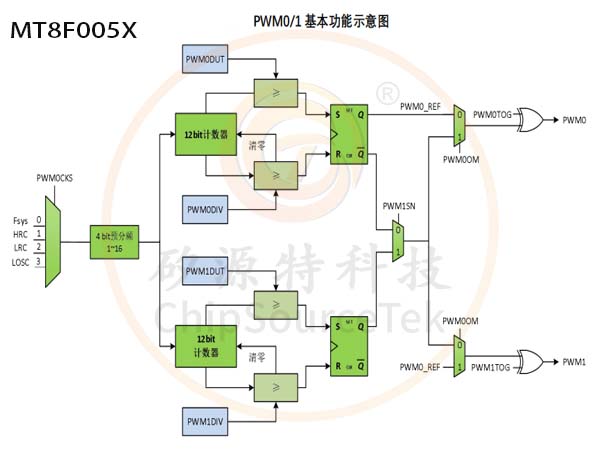

MT8F005X基本功能示意图:

MT8F005X看门狗定时器（WDT）:

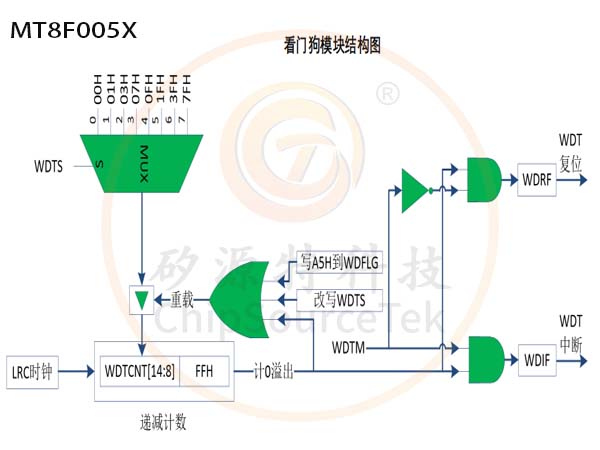

    看门狗定时器（WDT）为一个15位递减计数器，如下图所示，其计数时钟为LRC时钟，有8位调节精度，计数范围为7.8125ms-1s。
