如何用两个LTK53107实现高性价比 2X10W升压双声道方案
发布时间:2024-10-22 09:47:52    浏览:589次

如何用两个LTK53107实现高性价比 2X10W升压双声道方案


---- 音频功率放大器

LPA001  – October 2023

    通过两个小体积、大功率自带升压单声道LTK53107的搭配,利用其中一个的升压给另一个直接供电,在节省一套外围升压配套电路的同时,可以实现双声道自带升压2X10W的功率,从而提供高性价比的立体声方案。


方案简介

LTK53107是一款单声道、大功率、带自适应升压、AB/D可切换音频功率放大器。在3.7V下,3Ω负载达到15W, 2Ω负载下可以达到19W,较强的升压电流能力在满足自身功放功率的同时,为另外一个功放直接供电提供了可能。

     LTK53107芯片内部集成了升压模块和音频放大电路,本方案利用两个LTK53107,如Fig.1所示,#1的升压系统除了 给自身功放供电以外,直接给另外一个LTK53107(#2)供电,同时#2的升压模块处于关闭状态(无需外围配套升压等 器件),从而只需要 #1一套外围电感和肖特基二极管,即可实现大功率双声道自带升压输出方案。



方案优点

➢ LTK53107采用ESSOP-10小体积封装,两颗LTK53107占用较小PCB面积。

➢ 两个LTK53107只需要一套外围升压器件电感和肖特基二极管,优化了整体方案的外围元器件。

➢ LTK53107具有AB/D类可切换功能,可以解决市场较大功率(2X10W)双声道自带升压缺乏AB类的问题。

➢ LTK53107具有较强升压电流能力,提供瞬间8A的输入电流,可以满足双声道功率要求。

➢ 左右声道各自分立,具有更好的立体声通道抑制串扰的性能,优异的功率失真可以更好地满足客户对立体声音质的要求。


应用电路

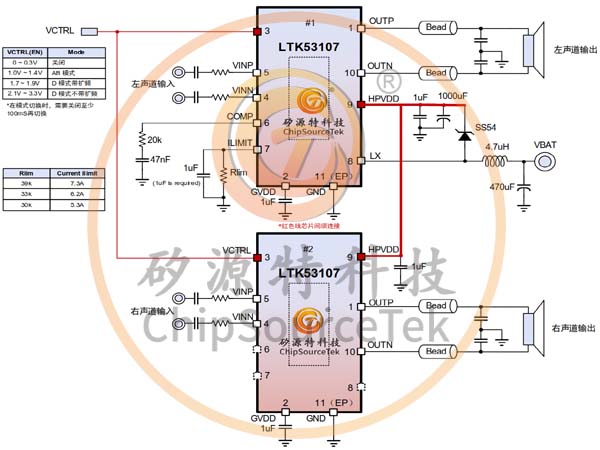

为了更好的说明该应用方案,Fig.2 示意了#1和#2 两个LTK53107的组合实现电路,如下:

1、#1和#2 的VCTRL(Pin3)需要连接一起,作为整个系统的使能控制脚(可以控制AB、D切换,但需要注意模式

切换时需要至少关闭使能100mS以上),功能如图中所示。

2、#1 有完整的外围电路(包含升压配套器件),升压后的HPVDD,同时直接连接到#2 的HPVDD(Pin9)。

3、#2 的 Pin6、7、8脚悬空,无需外接器件。

      4、电流能力可以通过#1的 ILIMIT脚位的Rlim电阻设定,通常不建议超过43kΩ。
      5、连接ILIMIT的电容建议大于等于1uF,要注意电容值太小会导致较大的启动电流,对系统造成损坏。



电气特性

  VBAT=3.7V, AV=26dB, TA= 25oC (典型情况)


性能参数

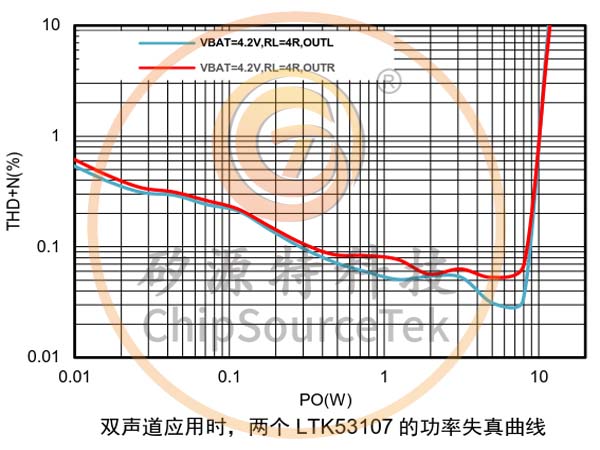

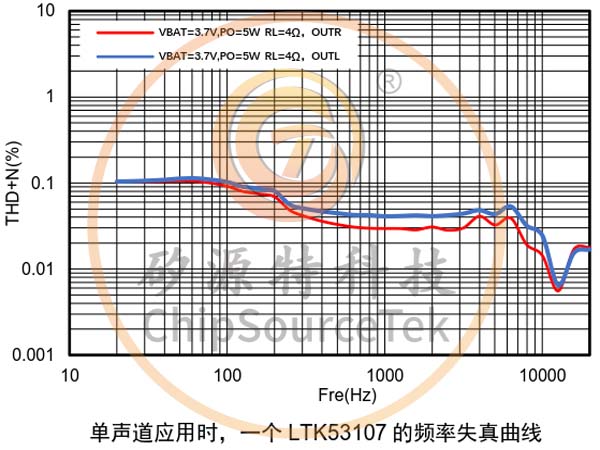

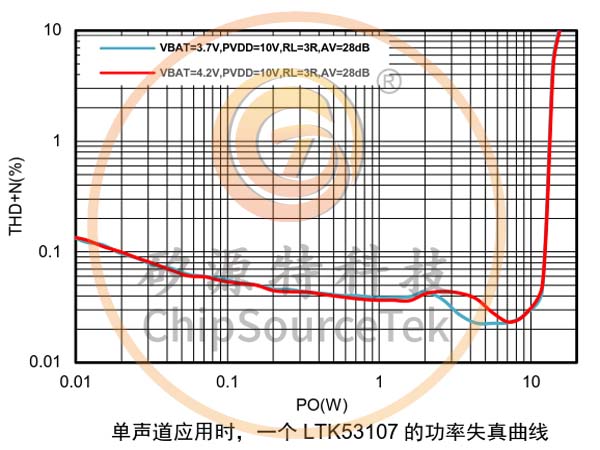

    LTK53107 无论在单声道应用,还是在双声道应用,都可以在全频率范围提供优异的失真特性,满足客户对功率失 真的要求

PCB 指南

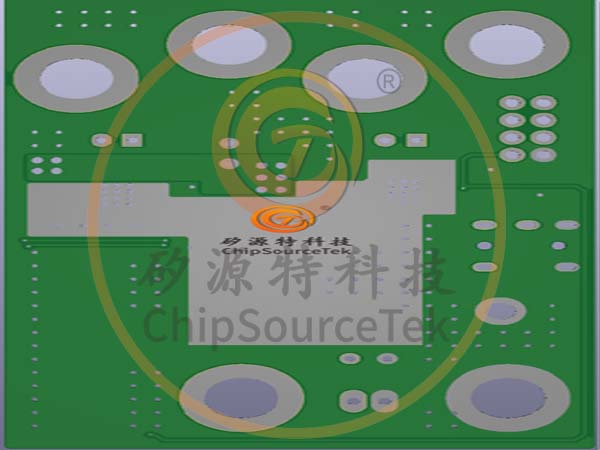

DEMO板顶层参考图

DEMO板底层参考图
