[导读] 电子烟由不锈钢外壳内置锂电池、气流传感器、控制电路、执行电路、大功率集成电路、高频超声发生器、雾化腔室、烟液芯组成。
简单的说电子烟是一种低压的微电子雾化设备,把具有烟草香味的溶液通过加热雾化成烟雾状,供吸烟者使用。
电子烟是现代微电子技术。实际电子香烟本体是一个综合的结构。由一个烟弹,一雾化室,智能芯片控制锂电池建成。在产品的前端是一个操作模式指示灯,当您使用它时,能像一个真正的香烟发出光。电子烟最有趣的部分是雾化室。这就是发生神奇的一部分,是负责创建像烟雾的蒸汽,像一个真正的香烟。这蒸汽是烟液被加热雾化的结果,即把烟弹里的烟油加热雾化。这时产生如烟雾般蒸汽,在吸入使用者的口中,能满足吸烟者的渴望。
电子烟的结构与原理
电子香烟也称为“雾化电子烟”,其与香烟有着本质上的不同,它不燃烧、只含提纯的烟碱,不含焦油、不含普通香烟含有的导致呼吸系统与心血管系统疾病的化学物质,去除了普通香烟中的其它致癌物质。

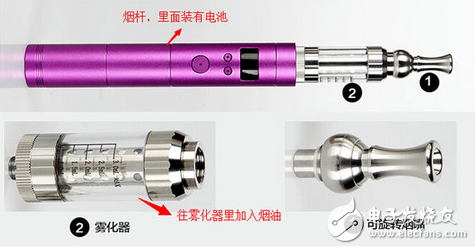

电子烟的基本结构如图示,由电池(烟杆)+雾化器(烟弹)+烟嘴构成,烟杆上就有开关,底部会有灯显示是否有电,烟油经过雾化器的加热产生蒸汽烟,而烟油本身是有味道,所以会有各种香气。市面上一般就有烟草、水果、花草、饮料这四种口味为主。
这种外形颇象卷烟的电子吸具,其前端装有红色发光二极体,当使用者吸用时,该产品的前端会发出红光,犹如真实的点燃,同时还会产生烟气,在烟雾缭绕中,使用者能够享受到和真实香烟一样的意境。
它由不锈钢外壳内置锂电池、气流传感器、控制电路、执行电路、大功率集成电路、高频超声发生器、雾化腔室、烟液芯组成。
其工作原理是把配套的烟芯(也称烟弹)里的烟碱溶液(厂家提炼的)经超微泵加压后进入雾化室,再由2.2 MHZ频率的超声波高压雾化成直径0.5-1.5 um左右的雾滴,吸入肺中吸收。内置晶片中有气流感测器,使该器械只有通过嘴吸气时才产生雾化,并由微处理晶片控制各部件的工作状态。
该产品和香烟一样,通过抽吸的方式将烟碱吸入肺中,从而使烟碱能在肺中迅速被吸收,抽吸后的过瘾效果与香烟并无二致。而且该产品可以根据每次吸入的烟碱量设置不同的规格,以适应各人的不同需要。
此外,内置烟碱罐中的溶液也可根据不同的香精处方、不同的烟碱含量等来调制多种口味的香烟味道,甚至可根据客户的特殊需求定做客户指定的某种品牌香烟的口味。
电子烟系统设计

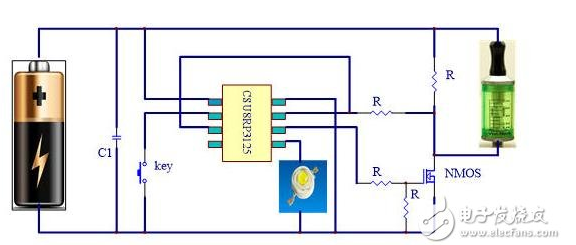

电子烟由主控芯片CSU8RP3125、电池、 按键、LED呼吸灯、雾化器组成(见下图)。
电子烟详细设计
短路保护
采用芯片本身的低电压复位功能来实现电子烟的短路保护,把芯片的LVR设定在2.4V,当负载端短路时,芯片的VDD脚瞬间被拉低到2.4V以下,芯片复位,NMOS。管的控制脚回到上电复位的状态,即为低电平切断NMOS来保护MOS管。
过充保护
由于电池直接连到芯片的VDD上,通过把芯片内部基准电压作为输入,用VDD来作参考,因为内部基准电压是固定的,所以只要 VDD上的电压有变化时,采到的AD值也会有相应的变化,利用AD值来反算出电池端的电压,当芯片检测到电池电压高于4.2V时,让NMOS的控制脚输出低电平关断NMOS来切断充电端与电池之间的充电回路,防止电池过充。CSU8RP3215芯片采用内部基准,测量电池电压,除了省去了外部参考源, 同时也节省了分压电阻。

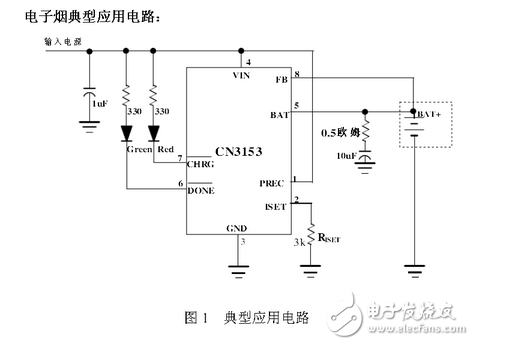

电路特性: 1、恒压充电最高电压4.2V 2、充电电流为405mA。 3、也可以调整充电电流,调整第2管脚到地的电阻,计算公式为:ICH = 1216V / RISET 其中,ICH表示充电电流,单位为安培 RISET表示ISET管脚到地的电阻,单位为欧姆 例如,如果需要405mA的充电电流,可按下面的公式计算:RISET = 1216V/0.405A = 3kΩ 为了保证良好的稳定性和温度特性,RISET建议使用精度为1%的金属膜电阻。通过测量ISET管脚的电压可以检测充电电流。充电电流可以用下面的公式计算: ICH = (VISET / RISET) × 1000。
