BLDC 的功率级驱动电路通常由 6 个 N 沟道功率 MOS 管构成三相全桥。这 6 个 MOS 管分为两组，三个高边 MOS 连接电源正极（VBus），三个低边 MOS 连接电源负极。通过控制 MOS 管通断，实现电流在电机绕组中分配，推动电机运转。
    单个 NMOS 开通时，需瞬间提供电流为内部寄生电容充电。栅源电压（VGS）达到阈值，MOS 管开启。MOS 管开通后，需维持 VGS 保持导通状态，使电流为电机提供动力。
    低边 MOS 管源极（S）接电源负极，栅源电压易满足，驱动简单。而高边 MOS 管的源极连接到电机相线，其电压时刻处于动态变化之中，不确定因素较多。若要开通高边 MOS 管，就需要借助自举电路来提供合适的栅极电压，这一过程涉及复杂的电路设计和信号处理，驱动难度大。

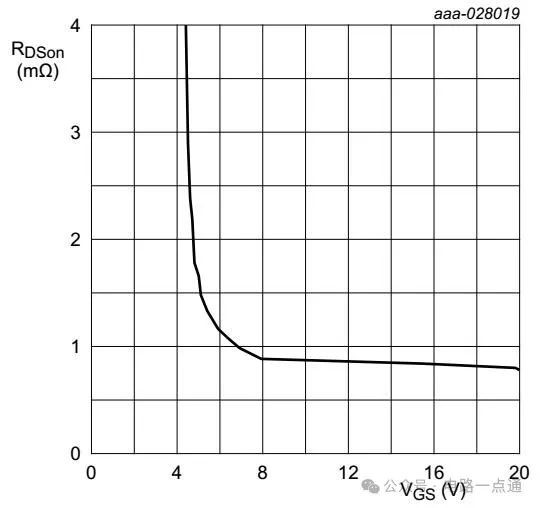

    一般情况下，MOS 管的导通内阻会随着 VGS 的增大而降低。当 VGS 处于 10 - 15V 时，MOS 管能够达到最小的导通电阻（RDSON）。此时，电流在电路中传输时的能量损耗大幅降低，从而提高了整个驱动电路的效率。
    控制器通过控制 6 个 MOS 管通断，实现 BLDC 换相，调节电机转速、转向，满足不同应用需求，如电动汽车的加减速与能量回收。电机运转中若堵转引发过流，MOS 驱动电路能检测并切断电路，保护控制器和电机，确保系统运行。
