主动降噪电路的设计(ANC Circuit Design)
发布时间:2025-07-01 08:53:00    浏览:14次

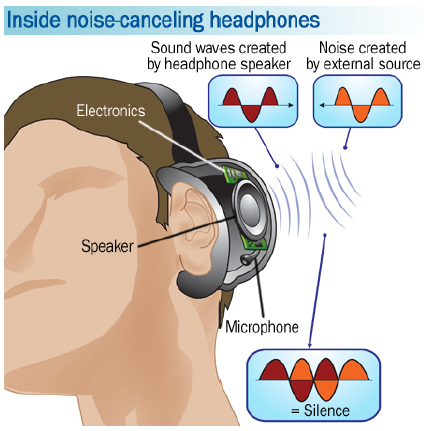

     主动降噪的降噪电路分为3个阶段,每个部分都包含放大电路用独特的方式改变噪音模拟信号。

      首先是预放大,这部分并不会对信号做反向;然后,是相位反向,配置运放;最后,信号叠加放大。
      降噪耳机包括两个分离的通道,为了保持立体声。两个通道独立,并行处理。噪声消除是将模拟音频信号经过这3部分电路的处理来实现的。
      预放大

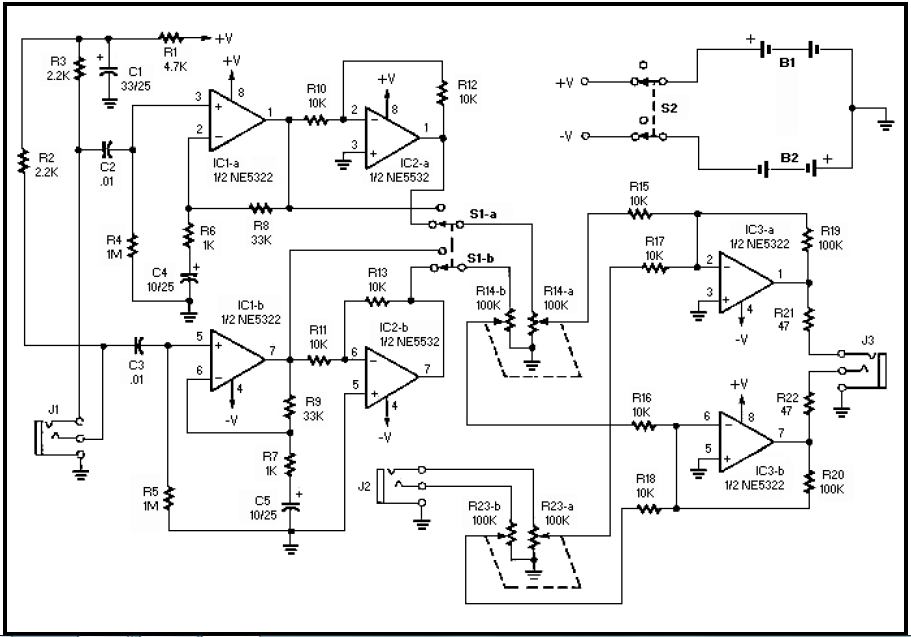

      预放大电路是一个运放电路,并不对音频做反向处理,看起来像预放大。这个电路是必须的,因为这个噪音的音频信号从麦克风过来之后非常微弱,必须经过放大,才可以使用。预放大的增益由R8和R6的比值决定,通过改变这两个电阻值可以控制音频信号的幅度,这个信号将被送入相位反转电路。
      相位反转

      这部分电路通过改变电压极性来改变信号相位。通过改变电阻R12和R10的比值,来改变运放电路的幅值。
      电位计(分离元器件方案中)在这里要出场了。
      信号叠加



      这里被反转的噪音信号将和原有的音乐信号叠加在一起输出给扬声器。叠加后的信号的增益由R19和R15的比值控制。
