电路设计中，会有各种各样的电源符号，经常会把人绕晕，今天整理了27个，分享给大家。

以下的V代表Volatge的意思。
    1、VCC：C可以理解为三极管的集电极Collector或者电路Circuit，指电源正极。
    2、VDD：D可以理解为MOS管的漏极Drain或者设备Device，指电源正极。
    3、VEE：E可以理解为三极管的发射极Emitter，指电源负极。
    4、VSS：S可以理解为MOS管的源极Source，指电源负极。
    5、VBB：B可以理解为三极管的基极B，一般指电源正极。

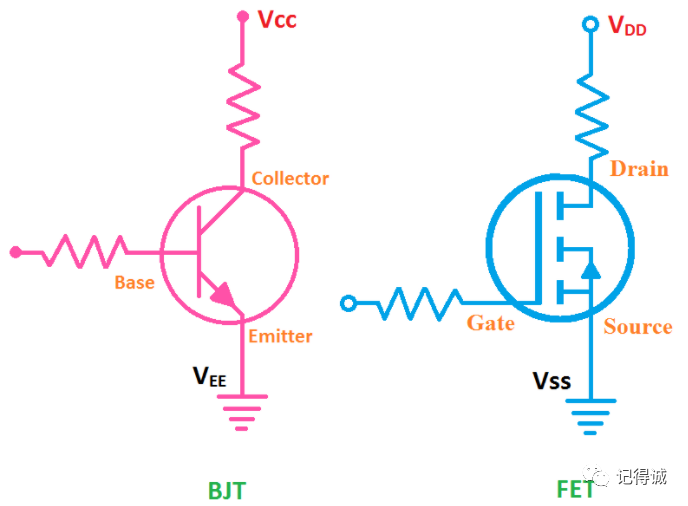

上面5个，看一眼下面这个图，就都理解了。

    6、AVCC，A是Analog的意思，模拟VCC，一般模拟器件会有。
    7、AVDD，A是Analog的意思，模拟VDD，一般模拟器件会
    8、DVCC，D是Digital的意思，数字VCC，一般在数字电路中。
    9、DVDD，D是Digital的意思，数字VDD，一般在数字电路中。
上面四个，如果电路或者器件没有模拟数字之分，那就是用VCC、VDD。
    10、AGND，模拟GND，对应AVCC或者AVDD的负极。
    11、DGND，数字GND，对应DVCC或者DVDD的负极。
    12、PGND，P是Power的意思，功率GND，比如DC-DC中就会有功率地和信号地区分。
以上三个，本质上都是GND，区分开来，更多的是为了PCB走线的需求，有一些单点接地或者多点接地的处理，避免干扰。
    13、Vpp，有的好像叫Vpk，电压峰峰值，对于正弦信号，就是波峰电压减去波谷电压，最大值减去最小值。
    14、Vrms，rms是root mean squre的缩写，均方根的意思，Vrms一般指交流信号的有效值。
    15、VBAT，BAT是电池BATTERY的简写，一般指电池电压。
    16、VSYS，SYS是SYSTEM的简写，一般指平台方案（如MTK）的系统供电。
    17、VCORE，CORE指核心的意思，一般指CPU、GPU等芯片的核电压。
    18、VREF，REF是reference的意思，参考电压，比如ADC内部的参考电压等。
    19、PVDD，P是Power的意思，功率VDD。
    20、CVDD，这个C也是CORE，核电源VDD的意思。
    21、IOVDD，IO就是GPIO，指给GPIO供电的VDD，CAMERA里面会用到，I2C通信的上拉电源。
    22、DOVDD，CAMERA里面用到的，由外部供给CAMERA，一般也是模拟电源。
    23、AFVDD，Auto Focus VDD，意为自动对焦VDD电源，CAMERA里面会用到，给马达供电用的。
    24、VDDQ，DDR里面用到的，DDR里面有一个DQ信号，可以理解为给这些数据信号供电的。
    25、VPP，这个VPP是全大写的，DDR4里面用到的，DD3里面是没有的，称为激活电压，字位线的开启电压。
    26、VTT，一般VTT=1/2VDDQ，也是在DDR里面用到的，给一些控制信号提供电源的。
    27、VCCQ，在nand flash里面会用到，比如手机常用的eMMC、UFS等存储器，一般给IO供电。
