摘 要

CST8337通过两个小体积、大功率自带升压单声道CST8337的搭配，利用其中一个的升压给另一个直接供电，在节省一套外围升压配套电路的同时，可以实现双声道自带 升压2X10W的功率，从而提供高性价比的立体声方案。

方案优点

CST8337采用ESSOP-10小体积封装，两颗CST8337占用较小PCB面积。

两个CST8337只需要一套外围升压器件电感和肖特基二极管，优化了整体方案的外围元器件。

CST8337具有AB/D类可切换功能，可以解决市场较大功率（2X10W）双声道自带升压缺乏AB类的问题。

CST8337具有较强升压电流能力，提供瞬间8A的输入电流，可以满足双声道功率要求。

左右声道各自分立，具有更好的立体声通道抑制串扰的性能，优异的功率失真可以更好地满足客户对立体声音质的要求。

应用电路

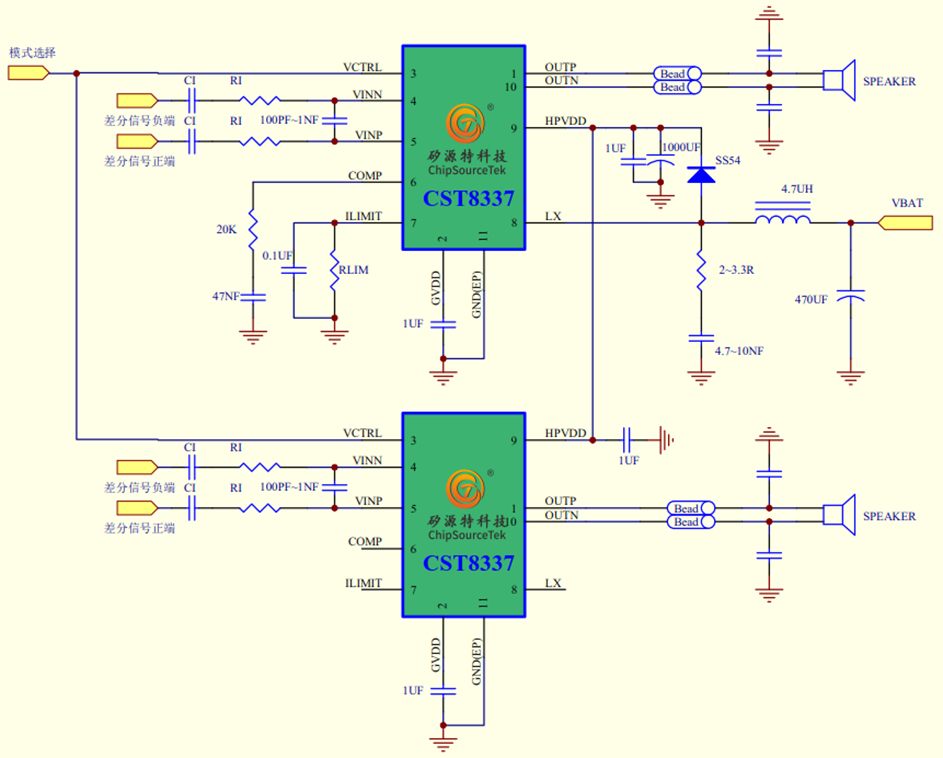

为了更好的说明该应用方案，Fig.2 示意了#1和#2 两个CST8337的组合实现电路，如下：

1、#1和#2 的VCTRL（Pin3）需要连接一起，作为整个系统的使能控制脚（可以控制AB、D切换，但需要注意模式切换时需要至少关闭使能100mS以上），功能如图中所示。

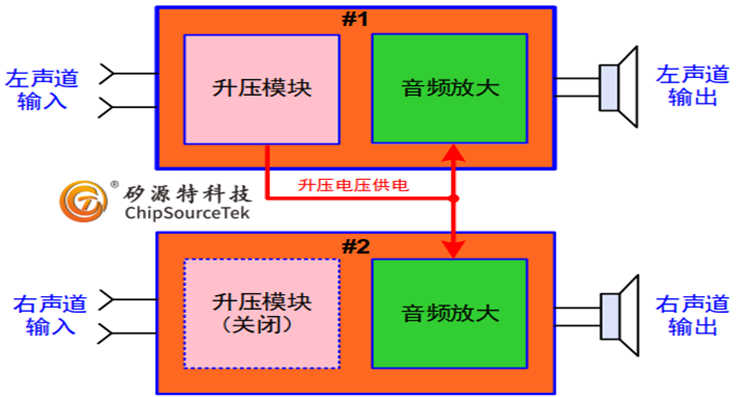

2、#1 有完整的外围电路（包含升压配套器件），升压后的HPVDD，同时直接连接到#2 的HPVDD（Pin9）。

3、#2 的 Pin6、7、8脚悬空，无需外接器件。

4、电流能力可以通过#1的 ILIMIT脚位的Rlim电阻设定，通常不建议超过43kΩ。

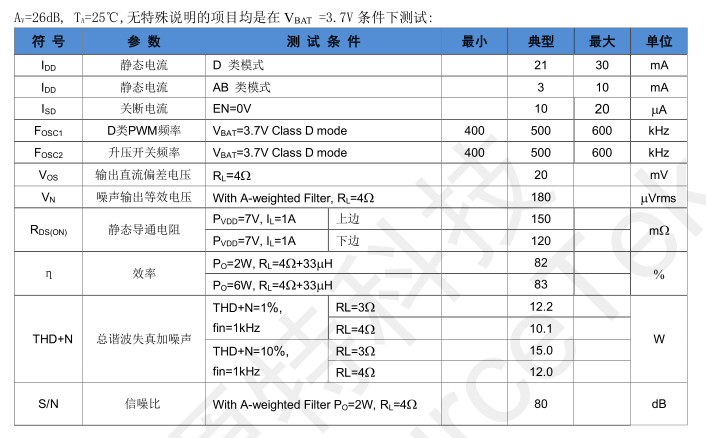

CST8337电气特性:

A_V=26dB, T_A=25℃,无特殊说明的项目均是在V_BAT =3.7V条件下测试:

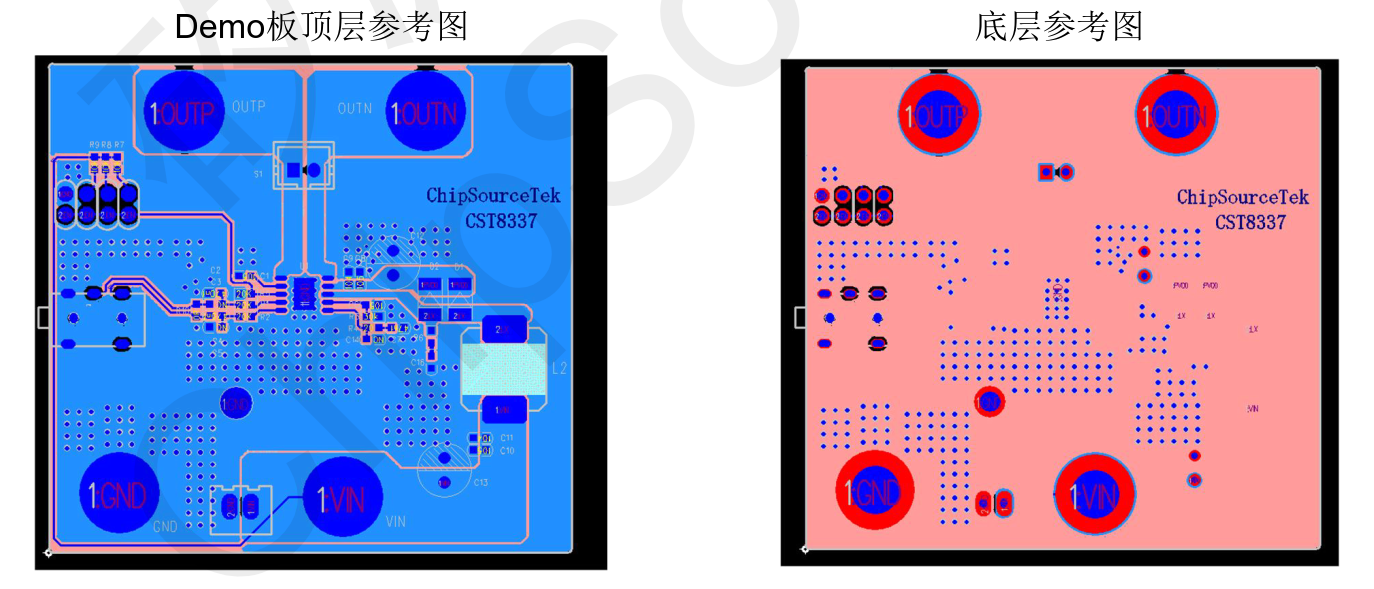

PCB 指南
