NS2201X说明:
    NS2201X系列是一款输入过压保护类芯片，芯片内置有过压/过流/过温保护功能和输入UVLO锁存功能，在输入异常时可以断开系统的OUT端口和IN 端口的连接，有效的保护后级电路不会被损坏，提高系统的应用可靠性。
    NS2201X系列提供有NS2201A和NS2201B两款引脚方式封装，均采用标准的SOT23-3L封装形式。

NS2201X特性:
最大输入电压：40V
内部预设1A负载过流OCP保护
内部预设6V输入过压OVP保护
输入OVP保护响应时间20ns
内置150℃过温OTP保护
内置输入UVLO欠压锁存功能
内置输出短路保护功能
封装形式：SOT23-3L

NS2201X应用范围:
TWS
便携式锂电池充电设备
其他输入高压保护类等

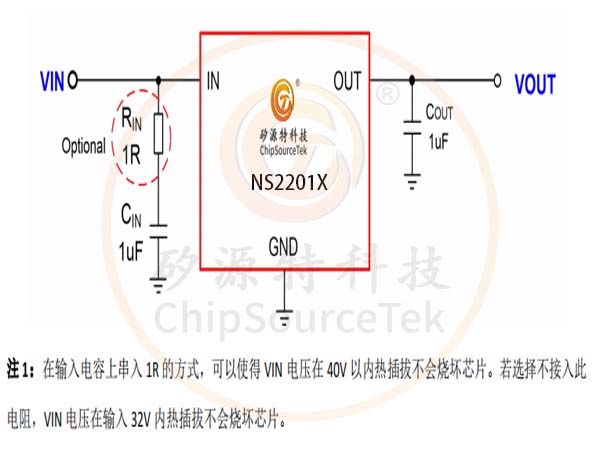

NS2201X典型应用电路:

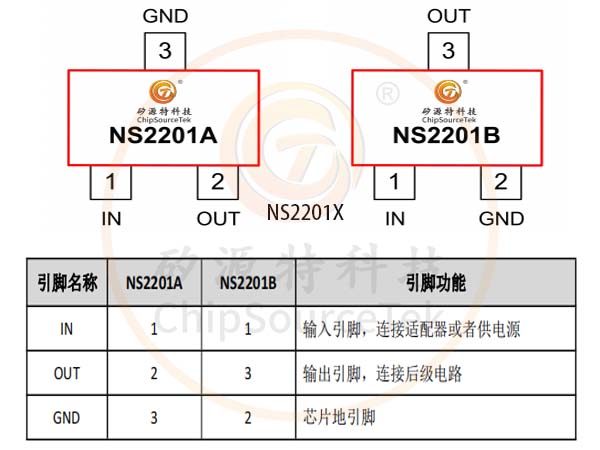

NS2201X引脚配置:

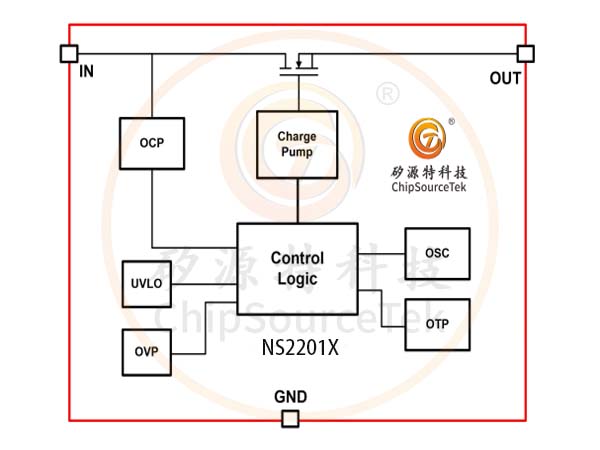

NS2201X芯片框架图:
