NS2202X说明:
    NS2202X系列是一款输入过压保护类芯片，芯片内置有过压/过流/过温保护功能和输入UVLO锁存功能，在输入异常时可以断开系统的OUT端口和IN端口的连接，有效的保护后级电路不会被损坏，提高系统的应用可靠性。
    NS2202外置有EN使能和限流调节ILIMT引脚。在EN引脚接入低电平时芯片处于工作模式；在EN引脚接入高电平时则进入关断模式。通过调节ILIMT引脚电阻可以调节限流保护阈值点，最大2.1A。
    NS2202X系列提供有NS2202 、NS2202A和NS2202B三款引脚方式封装，其中NS2202A和NS2202B采用标准的SOT23-3L 封装形式；而NS2202采用标准的SOT23-6L封装形式。

NS2202X特性:
最大输入电压：40V;
内部预设2.1A负载过流OCP保护;
外置过流保护阈值可调节引脚，可悬空;
外置EN使能控制引脚;
内部预设6V输入过压OVP保护;
输入OVP保护响应时间20ns;
内置150℃过温OTP保护;
内置输入UVLO欠压锁存功能;
内置输出短路保护功能;
封装形式：SOT23-6L和SOT23-3L

NS2202X应用范围:
电子烟;
便携式锂电池充电设备;
其他输入高压保护类等

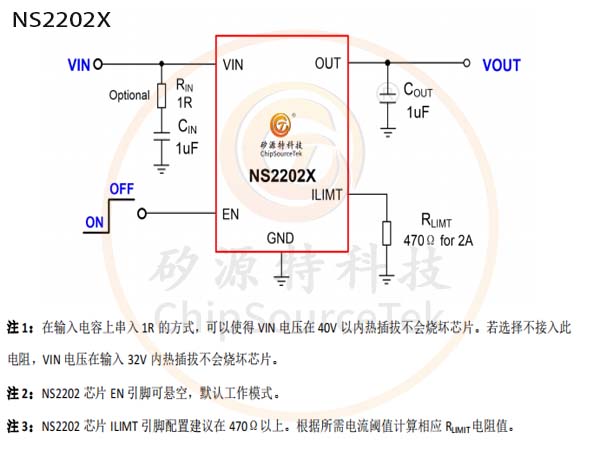

NS2202X典型应用电路:

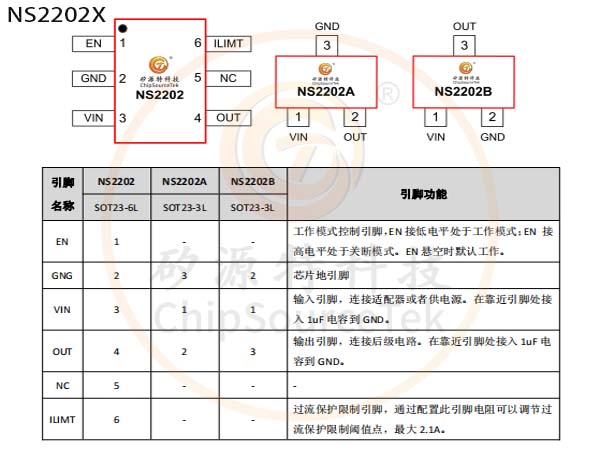

NS2202X引脚配置:

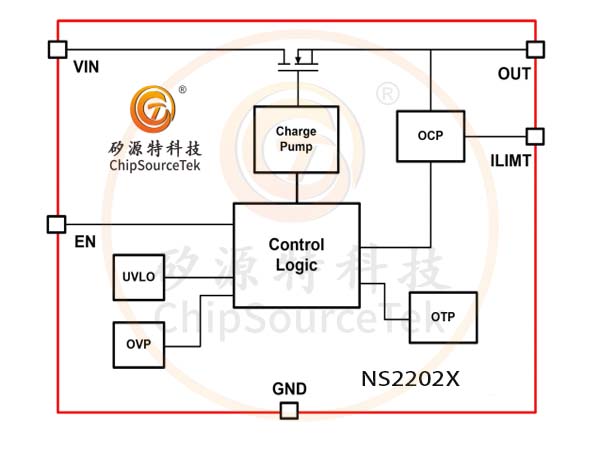

NS2202X芯片框架图:
