CST2608概述:
    CST2608是一款具有耐压高达40V过压保护、过流保护及过温保护等特点的高集成IC。
    CST2608应用于充电电路或低压系统的前端，可以承受高达40V的异常输入电压。CST2608具有卓越的热插拔能力，VIN和VOUT端分别接0.1uF电容的情况下，热插拔可以高达36V，特别适合抵御tpye C或者其他异常输入电压的毛刺影响，以避免锂电池或低压系统免受异常输入故障带来的危害。
    当输入电压大于过压保护(OVP)阈值5.9V时，IC将快速关闭内部MOSFET，避免后端低压系统受到异常高输入电压的影响；当低压系统的输入电流过大(OCP)，IC将快速关闭内部MOSFET，避免后端低压系统受到异常大电流输入的影响；同时CST2608还具有芯片过温保护(OTP)，当结温度超过165ºC(典型值)时，内部FET关闭，当结温冷却130ºC(典型值)后，设备退出热关机。

CST2608特性:
输入耐高压：40V
热插拔能力：36V
高边功率管保护
RDS(ON)：500mΩ@5V/0.5A
输入过压保护：5.9V
过流保护：1.2A
过电压保护响应时间：50ns
输出功率接通时间：10ms
过温保护：165℃
ESD：±3KV
封装：SOT23-3

CST2608应用:
智能手机
平板电脑、笔记本电脑
蓝牙耳机、便携式媒体设备
定位系统及导航设备

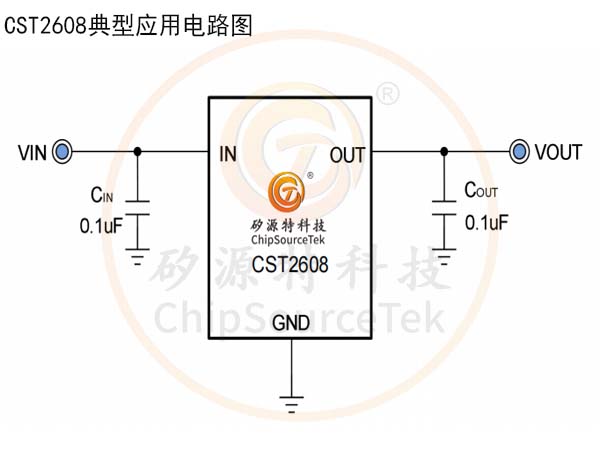

CST2608典型应用电路图:

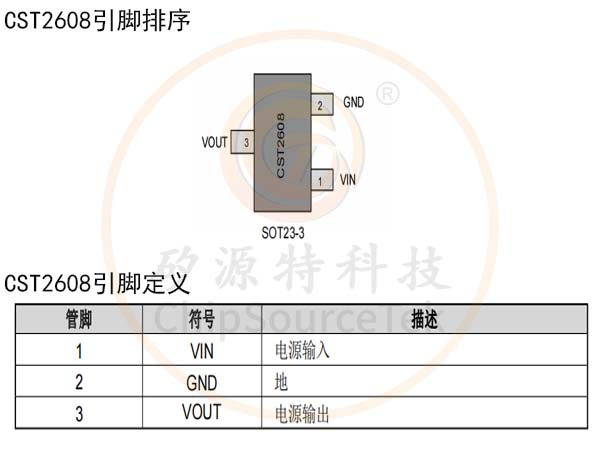

CST2608引脚排序及定义:

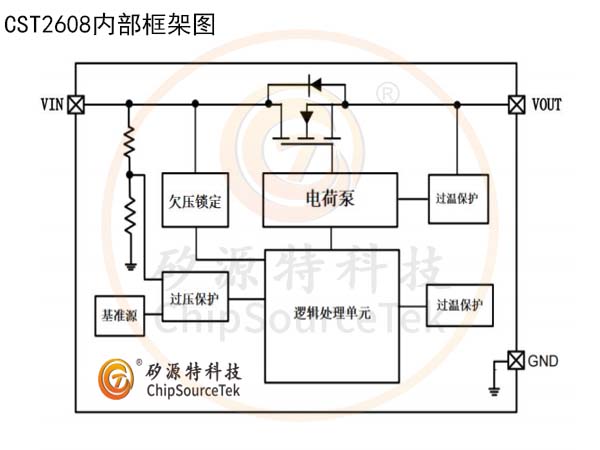

CST2608内部框架图:

CST2608订货信息:
