CS8305E
CS8305E是一款高效率、超低EMI、5W单声道D类音频放大器，其无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，也简化了设计。高达90%的效率，快速的启动时间和纤小的封装尺寸使得其成为锂电或者USB供电音箱的最佳选择。
CS8305E提供了ESOP8的封装类型，良好的散热性能使得芯片在大功率的情况使用更安全，其额定的工作温度范围为-40℃至85℃。
CS8305E提供了ESOP8的封装类型，良好的散热性能使得芯片在大功率的情况使用更安全，其额定的工作温度范围为-40℃至85℃。
CS8305E概述：
CS8305E是一款高效率、超低EMI、5W单声道D类音频放大器，其无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，也简化了设计。高达90%的效率，快速的启动时间和纤小的封装尺寸使得其成为锂电或者USB供电音箱的最佳选择。
CS8305E提供了ESOP8的封装类型，良好的散热性能使得芯片在大功率的情况使用更安全，其额定的工作温度范围为-40℃至85℃。
CS8305E特性：
输出功率：
PO at 10% THD+N,Vdd=5.5V
RL=2Ω 5.1W，RL=4Ω 3.0W
PO at 1% THD+N,Vdd=3.6V
RL=2Ω 2.38W，RL=4Ω 1.2W
独创的AERC技术，提供优异的全带宽EMI抑制能力
优异的杂音控制能力
工作电压范围：2.5V~6.0V
无需滤波的Class-D结构
高达90%的效率
高电源抑制比（PSRR）：在217Hz下为-80dB
快速的启动时间40ms
低静态电流4mA
低关断电流<0.1μA
过流保护，短路保护，过热保护
ESOP8L，符合Rons标准无铅封装
CS8305E应用：
USB音箱 便携式音箱
PMP/MP4/PM5播放器
GPS
数码相框
CS8305E订购信息：
| 产品型号 | 封装形式 | 包装类型 | 数量 |
| CS8305E | ESOP8 | 管装 | 100PCS |
CS8305E典型应用电路图：

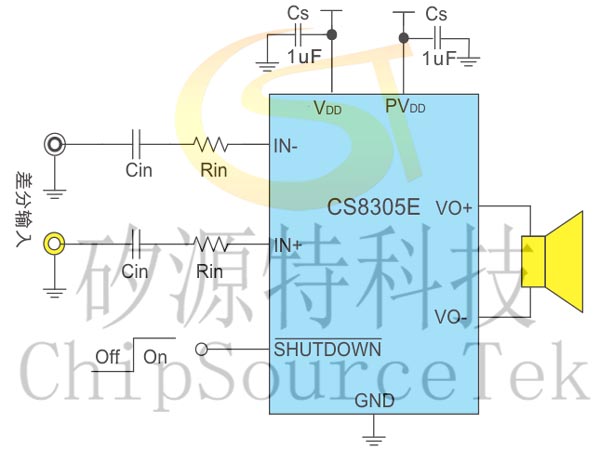

差分输入：

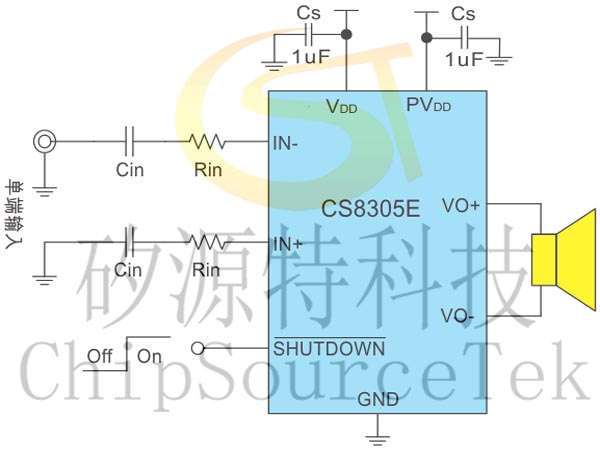

单端输入：

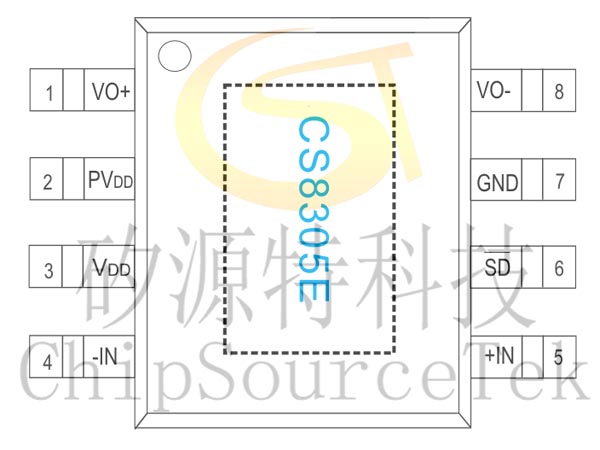

CS8305E引脚分布：

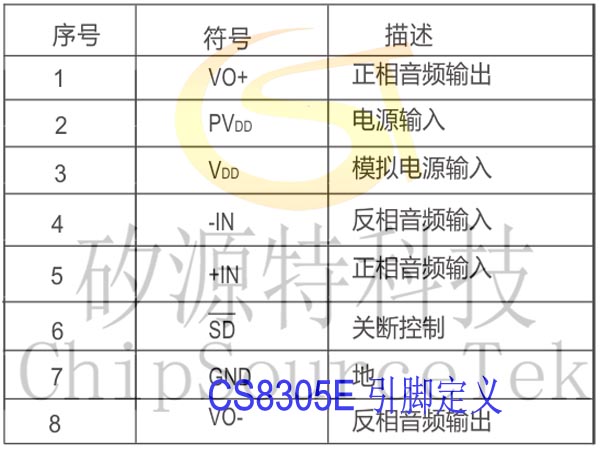

CS8305E引脚定义：

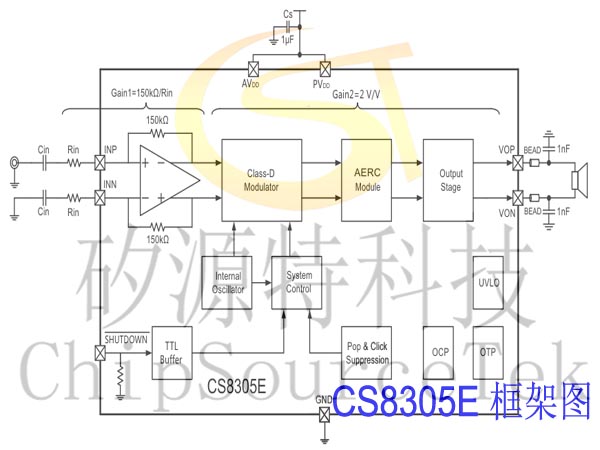

CS8305E功能框图：
CS8305E封装图：
