TC6871是一款AB类单通道、桥式音频功率放大器。

    5V工作电压时，最大驱动功率为：4W（3Ω 负载 THD<10%），3W(4Ω负载,THD<10%) ；音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；

    TC6871的应用电路简单，只需极少数外围器件；

    TC6871输出不需要外接耦合电容或自举电容、缓冲网络、反馈电阻。

    TC6871可以通过控制进入休眠模式，从而减少功 耗 ；

    TC6871内部具有过热自动关断保护机制

    TC6871工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。

低压音响系统；

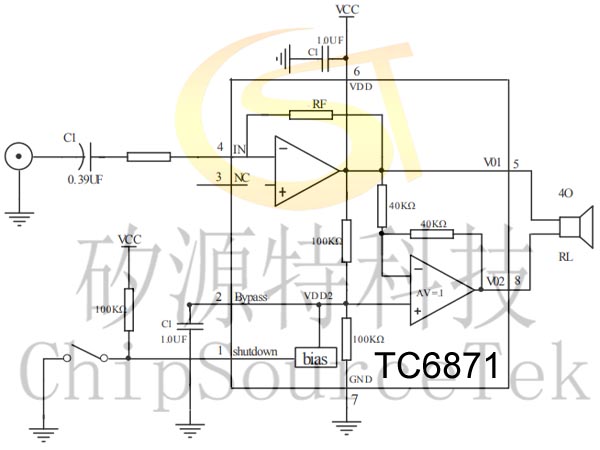

TC6871典型应用电路:

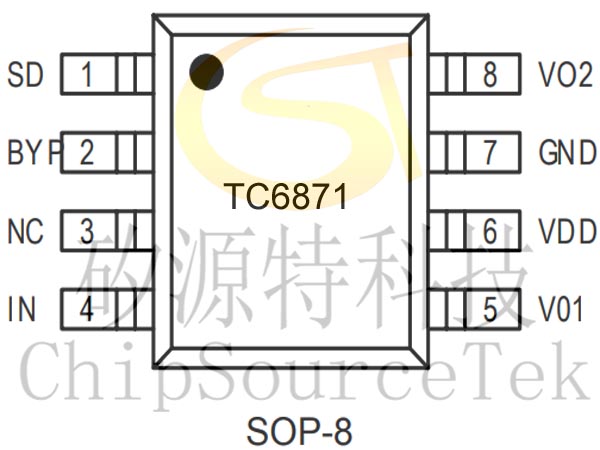

TC6871引脚分布：

TC6871引脚定义：

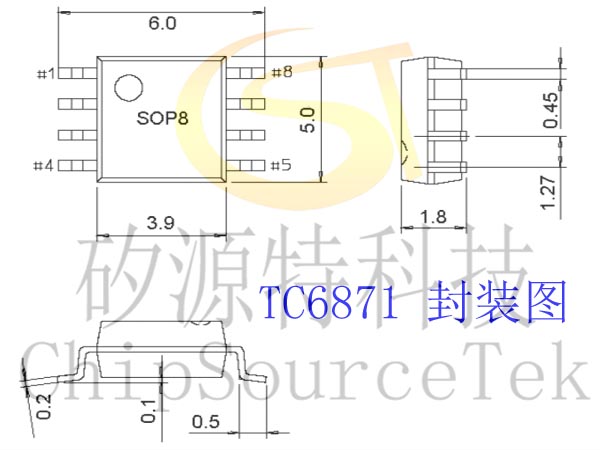

TC6871封装图：

TC6871最大极限值：

参数	最小值	最大值	单位	说明
电源电压	1.8	6	V
输入电压	-0.3	VDD	V
工作电压	2.0	5.5	V
功耗			mW	内部限制
耐ESD电压	3000		V	HBM
	250		V	MM
储存温度	-65	150	℃
结温	150		℃	典型值150℃
工作温度	-40	85	℃
热阻
θJC（SOP）		35	℃/W
θJA（SOP）		140	℃/W
焊接温度		220	℃	15秒内

TC6871电特性（VDD=5.0V，TA=25℃）

符号	参数	测试条件	最小值	典型值	最大值	单位
VDD	电源电压		2.0		5.5	V
IDD	电源静态电流	VIN=0V，IO=0A		6	10	mA
ISD	关断漏电流			0.8	2	uA
VOS	输出失调电压			5.7	50	mV
RO	输出电阻		7	8.5	10	KΩ
PO	输出功率	THD=1%，f=1KHz RL=3Ω RL=4Ω RL=8Ω		3.8 2.85 1.7		W
		THD+N=10%，f=1KHz RL=3Ω RL=4Ω RL=8Ω		4 3 1.8		W
THD+N	总失真度+噪声	AVD=2 20Hz≤f≤20KHz RL=4Ω，PO=1.6W RL=8Ω，PO=1W		0.1 0.2		%
PSRR	电源抑制比	VDD=4.9V~5.1V	65	80		dB
