NS4815
NS4815是由内置电荷泵升压模块供电的一款高效可免输出滤波器的K类音频功率放大器。芯片内置的电荷泵升压模块可以将VDD电压抬高至最大6.3V供给音频桥式输出模块，增加输出功率，实现超大音量输出。VDD在4.2V供电时能够向8Ω的喇叭提供2W的输出功率。芯片内置的NCN防破音功能,可以根据输出幅度的大小调整内部增益，以避免扬声器长时间的过载，延长电池的续航时间。
NS4815提供TQFN20L_3mm×3mm小型封装。
NS4815提供TQFN20L_3mm×3mm小型封装。
NS4815概述：
NS4815是由内置电荷泵升压模块供电的一款高效可免输出滤波器的K类音频功率放大器。芯片内置的电荷泵升压模块可以将VDD电压抬高至最大6.3V供给音频桥式输出模块，增加输出功率，实现超大音量输出。VDD在4.2V供电时能够向8Ω的喇叭提供2W的输出功率。芯片内置的NCN防破音功能,可以根据输出幅度的大小调整内部增益，以避免扬声器长时间的过载，延长电池的续航时间。
NS4815采用一线脉冲方式控制四个工作状态，实现不同增益和NCN模式的选择。完善的保护功能有效防止芯片在异常工作状况下损坏。只需极少量的外围应用元件，适合便携产品应用。
NS4815提供TQFN20L_3mm×3mm小型封装。
NS4815特性:
推荐工作电压范围：3.0-5.5V
输出功率：2.0W@4.2V/8Ω/THD+N=10%
增益可选：12dB、16dB、24d、27.5dB
内置 NCN 防破音功能
一线脉冲控制工作模式切换
优异的全带宽 EMI 抑制能力
优异的“噼噗-咔嗒”（Pop-Click）杂音抑制
内置短路保护、过流保护、过热保护
提供 TQFN20L_3mm×3mm 封装
NS4815应用范围:
移动手机
便携媒体播放器
Mini 音箱

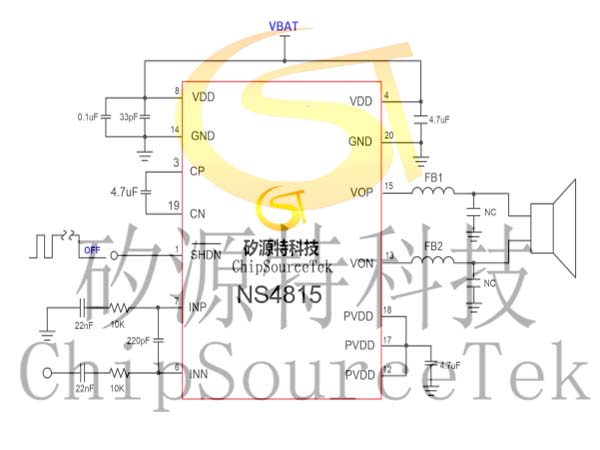

NS4815应用电路：
.jpg)

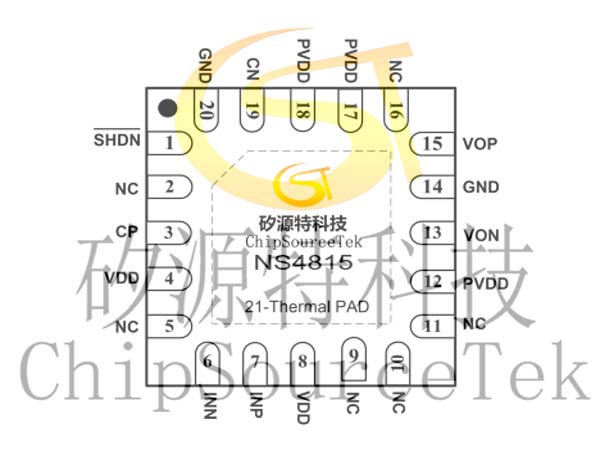

NS4815管脚配置：
NS4815 俯视图如下图所示：
.jpg)
NS4815 管脚说明：
NS4815功能框图：
NS4815典型电路及测试方法：

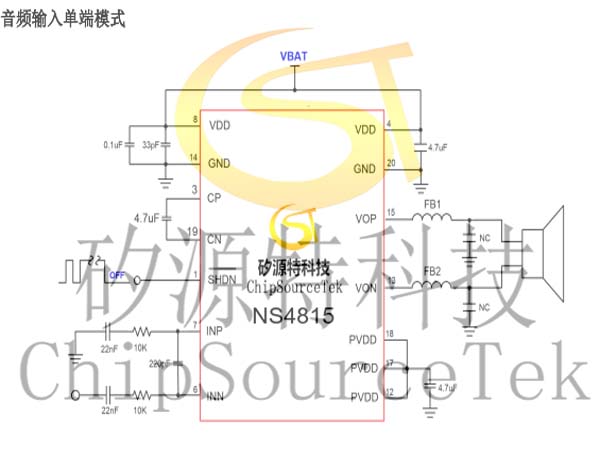

音频输入单端模式
.jpg)
音频输入差分模式
.jpg)

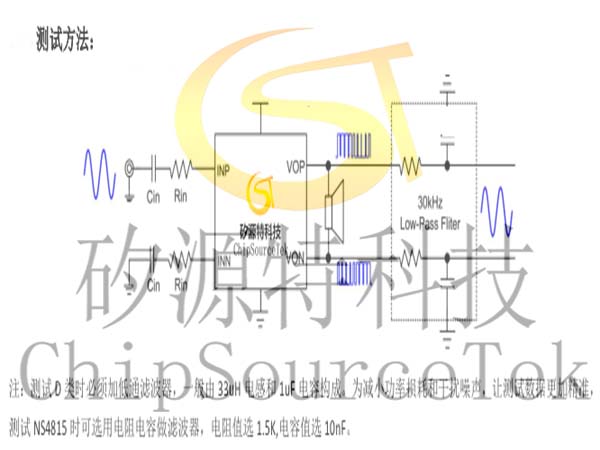

测试方法：
.jpg)
