TRSP(M)5043A,TRSP(M)5058A

    TRSP(M)5043A/5058A系列是4位微控制器,可以播放4通道旋律或4通道ADPCM。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192(±3%)MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM(PROM)和数据ROM(DROM)。程序最大ROM最大为8K字,最大数据ROM大小为176K字节。最大工作SRAM为(256+2)缺口。它共提供了16个软件可编程的I/O端口。

TRSP(M)5043A/5058A 一般说明:
    TRSP(M)5043A/5058A系列是4位微控制器,可以播放4通道旋律或4通道ADPCM。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192(±3%)MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM(PROM)和数据ROM(DROM)。程序最大ROM最大为8K字,最大数据ROM大小为176K字节。最大工作SRAM为(256+2)缺口。它共提供了16个软件可编程的I/O端口。

TRSP(M)5043A/5058A 特性:
    工作电压: 2.0V至5.5V
  单片机工作频率: 8.192MHz
  内存大小
    -程序ROM大小:8K*12位OTP类型
    -数据ROM大小:最大176K*8位OTP类型
    -SRAM大小: 256*4位
    -用户寄存器: 2*4位
  断电模式唤醒功能:
    -HALT模式唤醒源:端口A、端口B、端口D和端口E/CE可从HALT模式唤醒到正常模式,执行唤醒子例行程序。
  12输入/输出引脚:端口A、端口B和端口D可以逐位定义为输入或输出端口。
  4输入/输出端口或4个仅输入端口或4个仅输出端口“端口CE/E/C”,由选项定义:
    -如果只使用输入端口,则将端口E定义为仅输入端口。
    -如果使用仅输出端口,则将端口C定义为仅输出端口。
    -如果选择输入/输出端口,端口CE定义为输入/输出端口。
  四个复位条件:
    -低压复位。(LVR = 2.0V)
    -电源复位。
    -外部复位引脚。(活动低)
    -看门狗计时器溢出。
    -PWM中断。
  WDT
    -看门狗计时器,可以启用/禁用的选项。
    -WDT周期为256*256*16/Fsys。(系统clock=8.192MHz的WDT周期为0.13秒)
  音频输出:
    -支持PWM或DAC模式的选项。
    -支持8/10/12位。
  支持选项设置为下拉电阻1M,50K或220K欧姆,复位引脚(PB3或PC3),低压复位等。
  振荡器保险丝选项±3%,温度和电压补偿。
  支持安全选项(1位)的读取抑制。
  支持16级LVD功能。

TRSP(M)5043A/5058A提供SOP8, SOP16, SSOP24封装:
TRSP(M)5043A/5058A 框图:

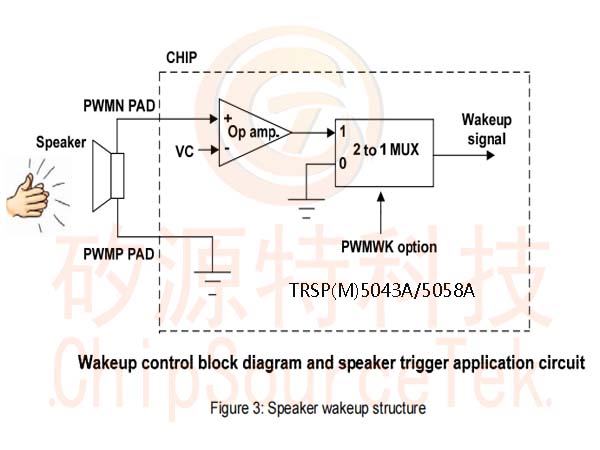

TRSP(M)5043A/5058A 扬声器唤醒结构:

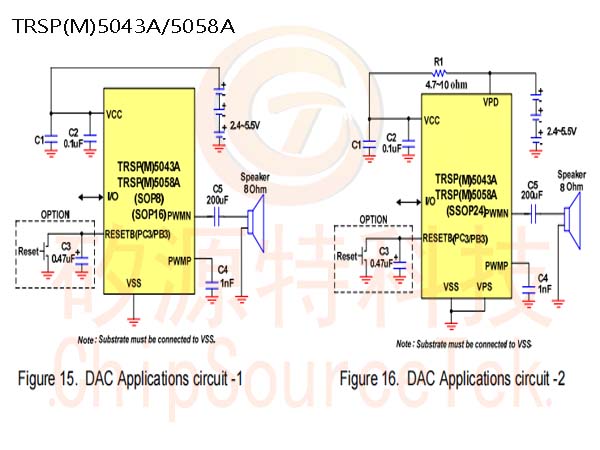

TRSP(M)5043A/5058A 应用电路:
DAC由选项选择
