TR16F024A(B)
TxP16ETM是一款高性能16位MCU，运行频率高达32MHz，配有24K FLASH和4K SRAM，用于音频算法、电源控制和电机控制的高性能处理。它是Flash DSP系列的新一代计算内核。它最初针对控制器和多媒体数字信号处理（DSP）应用领域来展示其专业性。TxP16E提供快速MAC架构，允许在一个周期内同时向访问存储器发出乘法+累加指令。TR16F024配备TxP16E和集成输入/输出端口、音频PWM、定时器和低压复位。。。等等。内置高速10位ADC，可轻松应用于交流电源和电机控制应用。
TR16F024A 一般说明:
TxP16ETM是一款高性能16位MCU，运行频率高达32MHz，配有24K FLASH和4K SRAM，用于音频算法、电源控制和电机控制的高性能处理。它是Flash DSP系列的新一代计算内核。它最初针对控制器和多媒体数字信号处理（DSP）应用领域来展示其专业性。TxP16E提供快速MAC架构，允许在一个周期内同时向访问存储器发出乘法+累加指令。TR16F024配备TxP16E和集成输入/输出端口、音频PWM、定时器和低压复位。。。等等。内置高速10位ADC，可轻松应用于交流电源和电机控制应用。
此外，TR16F024扩展了其外部设备连接能力，如串行ROM/Flash。内部存储器容量包括24Kx16程序/数据FLASH和4Kx16工作SRAM。
TR16F024A 特征:
*高性能RISC TxP16E CPU
-工作频率宽，电压1Mhz~32mhz@1.8volt~5.5伏
-操作频率可通过软件进行编程
-内置4096x16 SRAM
-混合指令和数据存储器与24Kx16闪存ROM共享
-嵌入式PC堆栈级别24
*丰富的DSP功能
-硬件环形缓冲区支持
-MAC计算能力：最大32MIPS
-多功能支持：在MAC计算中，在一个周期内同时访问内存中的两个操作数
-扩展动态范围：一个40位累加器，确保512次连续多次+加法运算中没有溢出
*嵌入式闪存24Kx16
-典型的100000（TR16F024A）/20000（TR16F124B）擦除/编程周期
-数据保留期超过10年
*基于软件的音频处理技术
-Subband、ADPCM、CELP、旋律合成（最多20个声道）
*支持20+2（ICE PAD可作为I/O）通用I/O端口，可配置为开漏输出
*立体声8~16位PWM可调
*15 IRQ和1 NMI
-NMI是非屏蔽中断，可以立即中断IRQ
-2外部中断
*4位SPI主硬件支持DMA传输
*SPI Slaver
*绿色模式
*Timer1，Timer2带预刻度
*低功率指令
*24小时/一天实时时钟
*ICE支持用于电机控制调试的数据RAM监视器
*支持扩频计时以减少EMI。
*CPU阵列
*看门狗计时器（WDT）
*低压复位（LVR）
*低压差调节器（LDO）电源3.3V/1.8v@20ma（电压降0.1v）
*PB0、PB1、PB2、PB3支持上升沿触发和下降沿触发两种边缘模式用于唤醒功能。
*比较器
*ADC 10位/285 kbps（@ACQT=4*TAD）/8通道
*温度。传感器
*麦克风
*1402接口
TR16F024A 应用:
*单片机应用
*电子词典
*掌上游戏
*电子学习辅助（ELA）
*数码相框
*电子故事书
*电源/电机控制

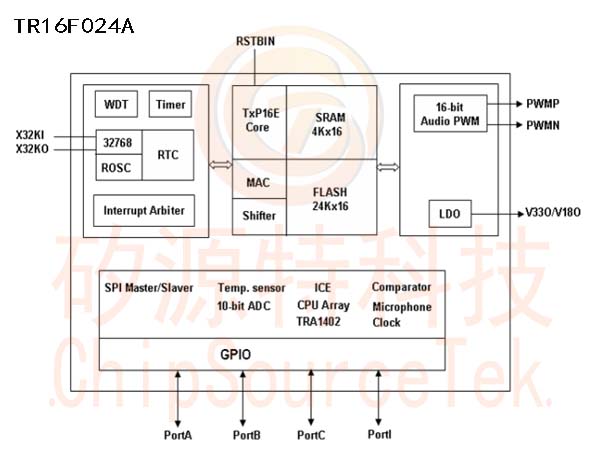

TR16F024A 方框图:

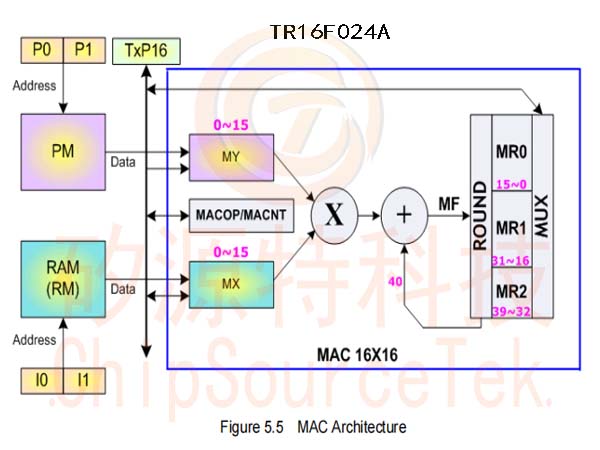

TR16F024A MAC体系结构:

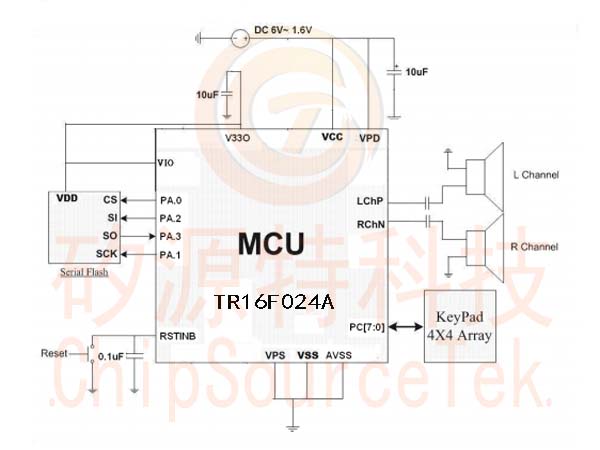

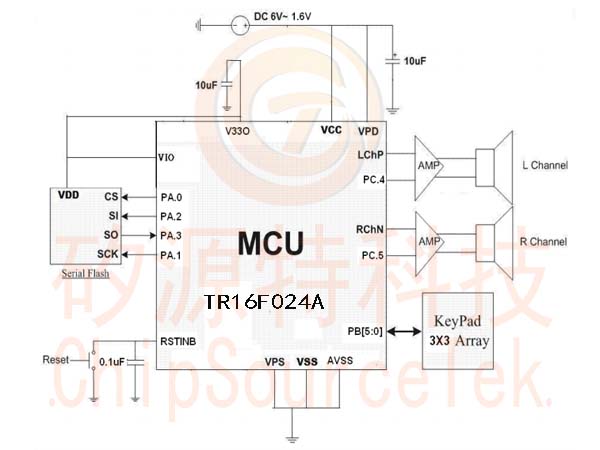

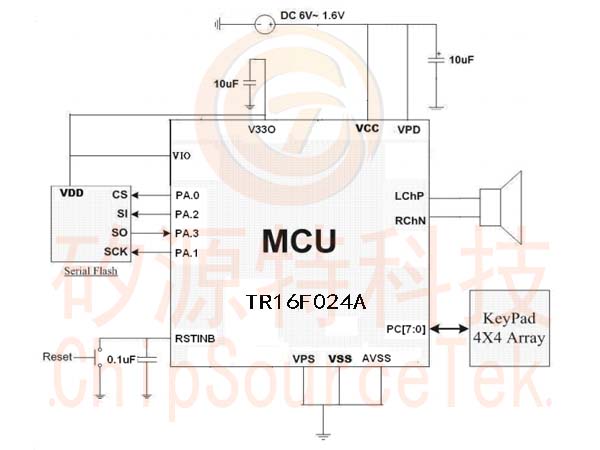

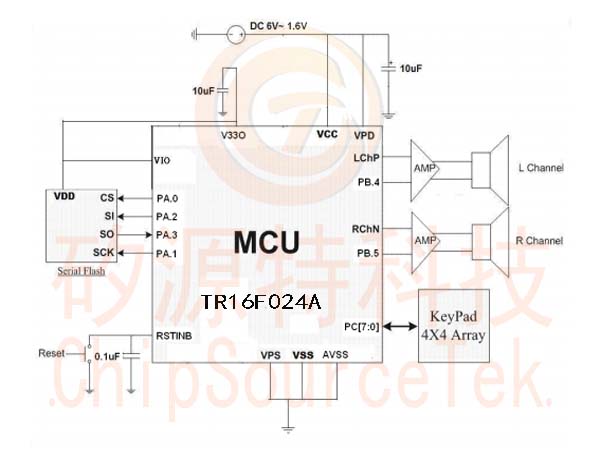

TR16F024A 应用电路:

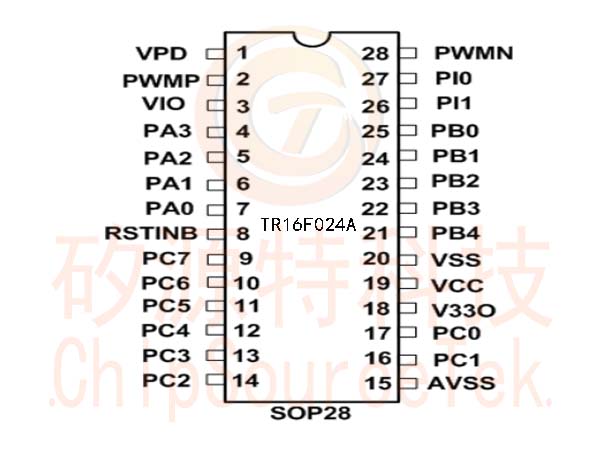

TR16F024A 封装: SOP28
