PT6605
PT6605是一款保护3~5串锂离子/聚合物电池的检测芯片，可检测电池的充电过压，充电过温和充电低温事件，通过CO信号输出，检测放电欠压和放电过温事件，通过DO信号输出。
超小型的MSOP-10封装和最少的外部元件需求使芯片易于整合至空间有限的电池包里。
±25mV的过充电检测电压精度保证电池安全的全容量充电。
PT6605的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
超小型的MSOP-10封装和最少的外部元件需求使芯片易于整合至空间有限的电池包里。
±25mV的过充电检测电压精度保证电池安全的全容量充电。
PT6605的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
PT6605概述:
PT6605是一款保护3~5串锂离子/聚合物电池的检测芯片，可检测电池的充电过压，充电过温和充电低温事件，通过CO信号输出，检测放电欠压和放电过温事件，通过DO信号输出。
超小型的MSOP-10封装和最少的外部元件需求使芯片易于整合至空间有限的电池包里。
±25mV的过充电检测电压精度保证电池安全的全容量充电。
PT6605的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
PT6605特点:
*内置高精度电压检测电路：
-过充电检测电压：
VCOV=4.350V/4.250V/3.85V/3.65V
精度：±25mV
-过充电滞后电压：
VCOVR=4.200V/4.100V/3.600V/3.500V
-过放电检测电压：
VCUV=2.8V/2.7V/2.5V/2.3V
精度：±80mV
-过放电滞后电压：
VCUVR=3.0V/2.8V/2.5V
*温度保护电路
-放电过温保护DOT
-充电过温保护COT
-充电低温保护CUT
*断线检测功能
*低消耗电流：
-工作状态时：<5μA
*封装：MSOP-10
PT6605应用:
电动工具
PT6605订购信息:
封装 | 温度范围 | 订购型号 | 包装打印 | 产品打印 |
MSOP-10 | -40℃~85℃ | PT6605EMSJ-YY | Tape and Reel 3000 units | PT6605 YY xxxxxX |

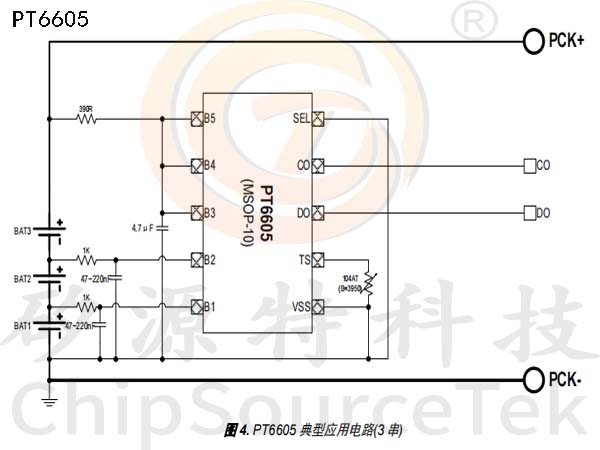

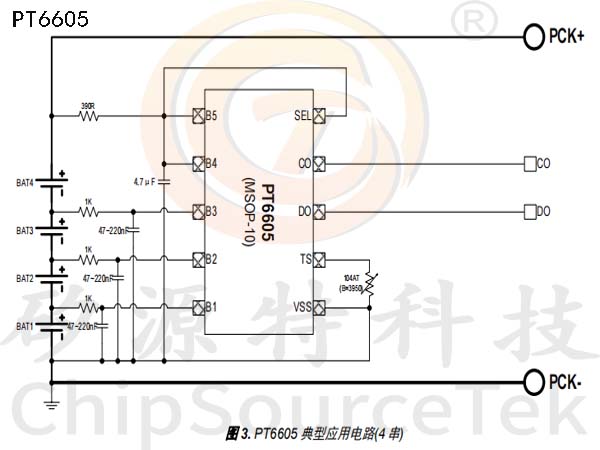

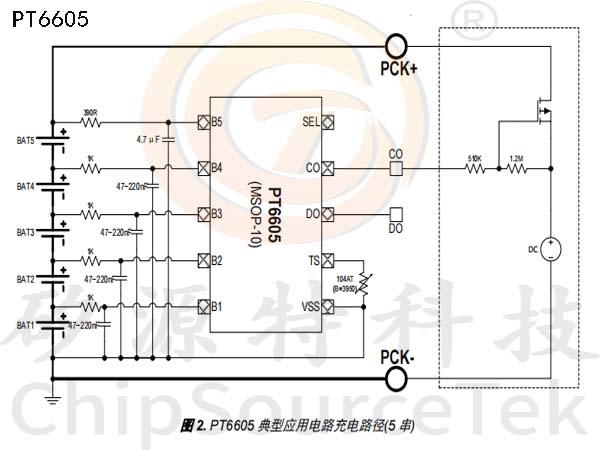

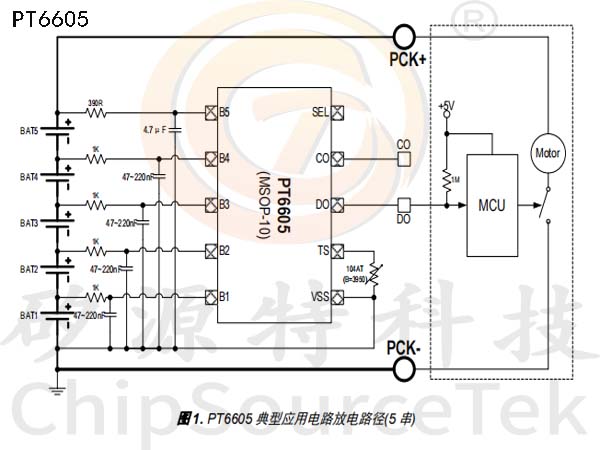

PT6605典型应用电路:

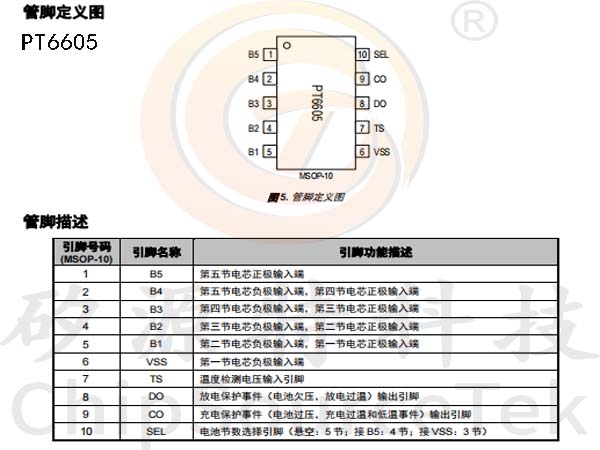

PT6605管脚定义/描述:

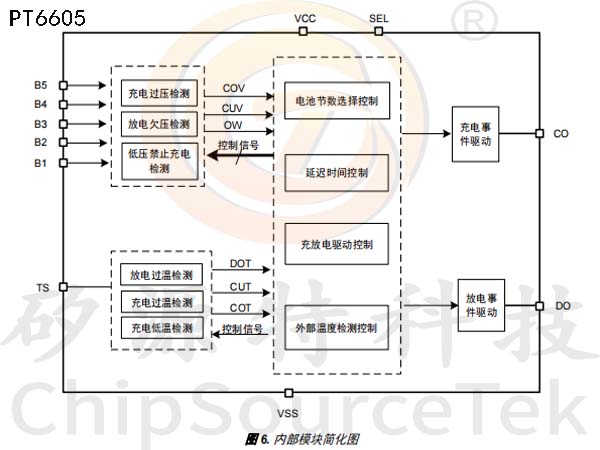

PT6605简化模块图:
