CST5006A
CST5006A系列是4位微控制器，可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192（±3%）MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM（PROM）和数据ROM（DROM）。
程序ROM的最大大小为4K字，最大数据ROM大小为33K字节。最大工作SRAM为（64+2）缺口。共提供4个软件可编程I/O端口。
程序ROM的最大大小为4K字，最大数据ROM大小为33K字节。最大工作SRAM为（64+2）缺口。共提供4个软件可编程I/O端口。
CST5006A 一般说明：
CST5006A系列是4位微控制器，可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192（±3%）MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM（PROM）和数据ROM（DROM）。
程序ROM的最大大小为4K字，最大数据ROM大小为33K字节。最大工作SRAM为（64+2）缺口。共提供4个软件可编程I/O端口。
CST5006A 特性：
工作电压：2.0V~5.5V
单片机工作频率： 8.192MHz
存储容量
程序ROM大小：4K*12位OTP类型
数据ROM大小：18K*8位OTP类型
SRAM大小： 64*4位
用户寄存器：2*4位
用户寄存器：2*4位
断电模式下的唤醒功能：
HALT模式唤醒源：端口A可以从HALT模式唤醒到正常模式，执行唤醒子程序程序。
4个输入/输出引脚：端口A可以逐个定义为输入或输出端口。
三重置条件：
低压复位。(LVR = 2.0V)
通电复位。
观察狗定时器溢出。
一个内部中断源：
PWM中断。
WDT
看门狗计时器，可以启用/禁用的选项。
WDT周期为256*256*16/Fsys。（系统clock=8.192MHz的WDT周期为0.13秒）
音频输出：
按选项支持PWM或DAC模式。
支持8/10/12位
支持选项设置为下拉电阻器1M，50K或220K欧姆，低压复位…等。
振荡器保险丝选项±为3%，温度和电压补偿。
支持读取抑制的支持安全选项（1位）。
支持16级LVD功能。

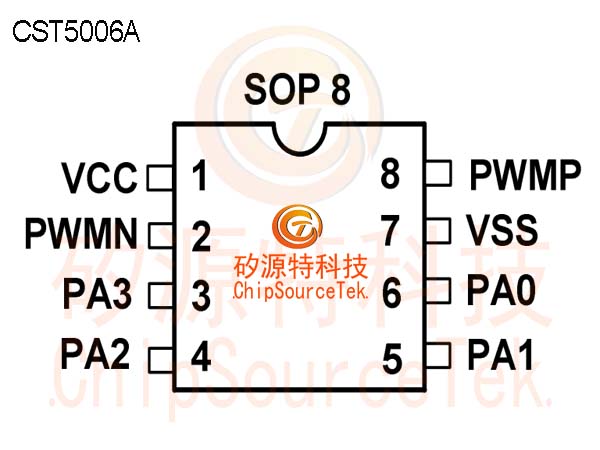

CST5006A 提供SOP8封装：
CST5006A 框图：

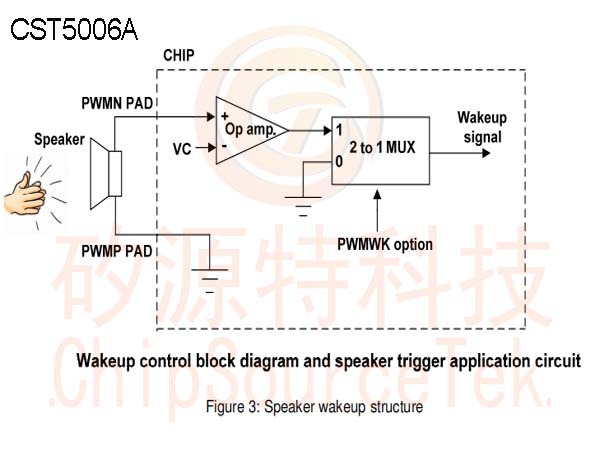

CST5006A 扬声器唤醒结构：

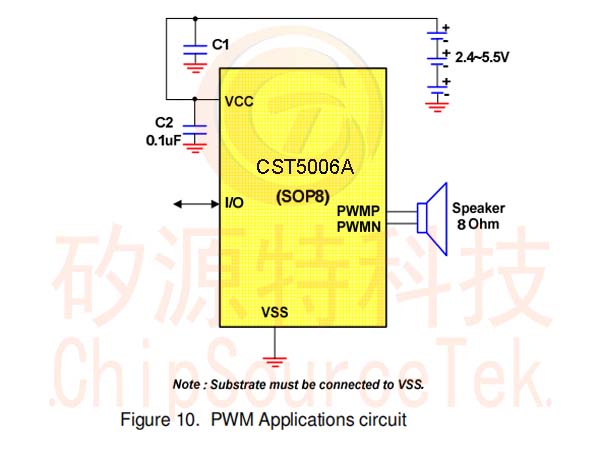

CST5006A 应用电路：

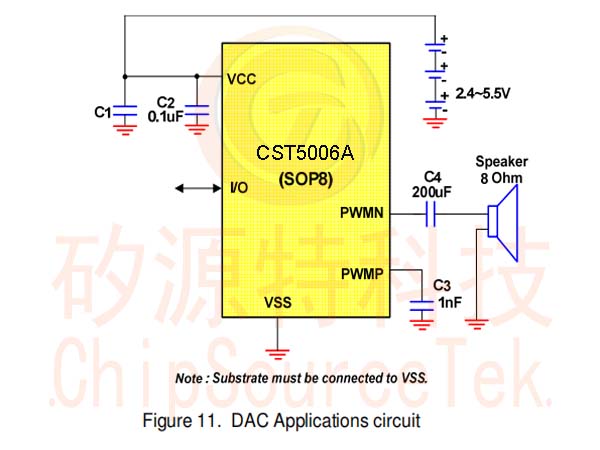

CST5006A DAC由选项选择:
