NY9T004A-007b
NY9T004A-007b 功能敍述
動作內容：
Input： 3個觸摸按鍵(PA0, PA1, PA2)，
2個定時開關(PA3, PE0： 定時選擇)。
Output： 3個輸出口(PE1, PE2, PE3)。
動作內容：
Input： 3個觸摸按鍵(PA0, PA1, PA2)，
2個定時開關(PA3, PE0： 定時選擇)。
Output： 3個輸出口(PE1, PE2, PE3)。
NY9T004A-007b 功能敍述
動作內容：
Input： 3個觸摸按鍵(PA0, PA1, PA2)，
2個定時開關(PA3, PE0： 定時選擇)。
Output： 3個輸出口(PE1, PE2, PE3)。
觸發方式：
PA0： Touch Key， 短按觸摸或長按觸摸。
PA1 & PA2： Touch 圓盤， 按順時針方向或逆時針方向觸摸圓盤。
輸出信號：
PE1, PE2, PE3： PWM-IO， CSC-100%， 恆流控制RGB輸出。
NY9T004A-007b 直流參數:
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 1.6uA@3.0V
(Touch Scan)3.3uA@4.5V
工作電流 (無負載) Iop：350uA @3.0V
500uA @4.5V
輸出電流(CSC-100%) Iol： 19mA @3.0V
20mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V

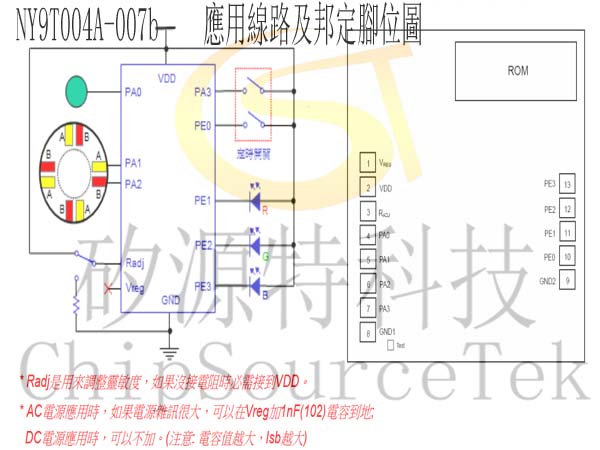

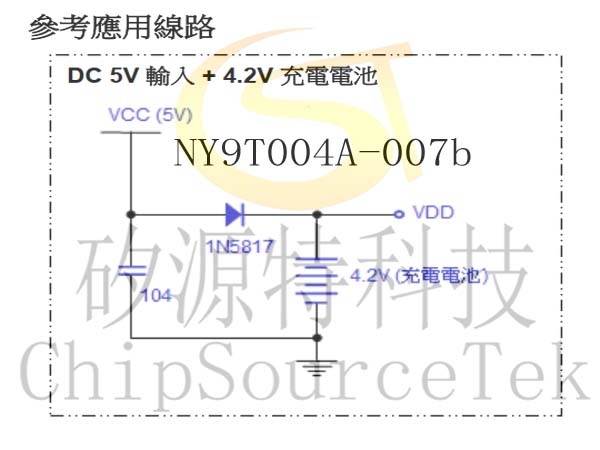

NY9T004A-007b 應用線路及邦定腳位圖 :
NY9T004A-007b 功能說明:
定時選擇： (Software Option, 可以在程式執行時使用撥動開關切換)
PA3, PE0 = x, x： 無定時功能。
PA3, PE0 = x, 1： 定時 1 小時。 (定時計時中如果發生按鍵操作，定時功能會重新計時 1 小時)
PA3, PE0 = 1, x： 定時 4 小時。 (定時計時中如果發生按鍵操作，定時功能會重新計時 4 小時)
PA3, PE0 = 1, 1： 定時 8 小時。 (定時計時中如果發生按鍵操作，定時功能會重新計時 8 小時)
功能描述：
PA0 通過短按觸發和長按觸發來控制 RGB LED 的調光模式和關機模式。
1. PA0 短按觸發(短按小於 2 秒)， IC 進入兩種調光切換模式： RGB 手動調光 RGB 自動漸變 RGB 手動調光 …。
A) 當 PA0 第一次被短按觸發時， IC 進入 RGB 手動調光模式，可通過觸摸 Touch 圓盤來改變 RGB 輸出組合。

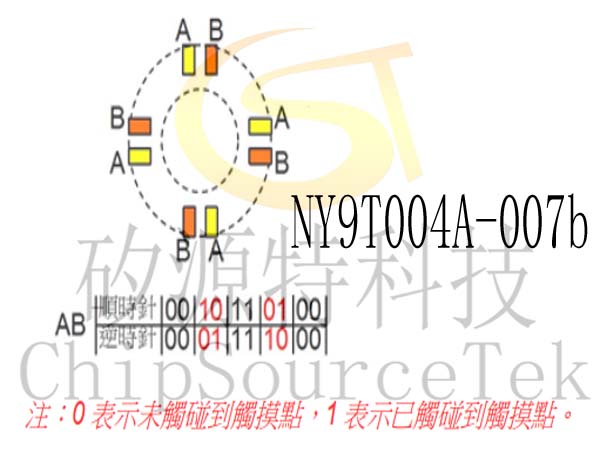

Touch 圓盤 (A 接 PA1, B 接 PA2)： PA1、 PA2 組成一個 RGB 調色圓盤。
按順時針方向觸摸圓盤，每觸摸按鍵組合 00--10--11--01--00 一次，顏色便按順序改變一次；
按逆時針方向觸摸圓盤，每觸摸按鍵組合 00--01--11--10--00 一次，顏色便按順序改變一次；
順時針方向和逆時針方向觸摸，總共 24 種顏色變化。 (離開此模式時的顏色會被自動記憶)

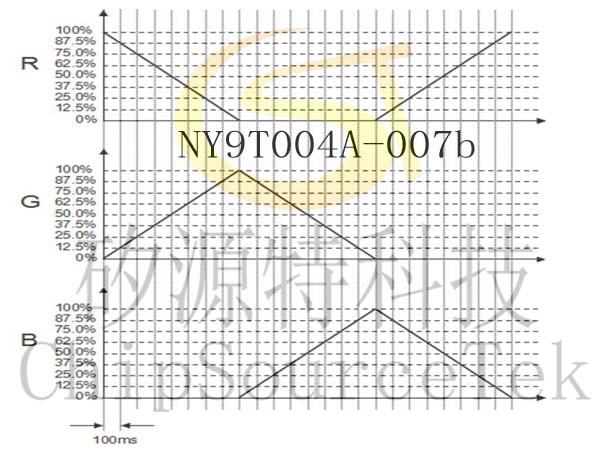

RGB 手動調光會按照漸變的方式進行，顏色共 24 階，從當前階到下一階漸變時間為 100ms。
B) 當 PA0 第二次被短按觸發時， IC 進入 RGB 自動漸變模式， RGB LED 會依照程式中添加的 Action 動作來變化顏色。 (離開此模式時的顏色不會被記憶，進入此模式的顏色都是從紅色開始漸變)

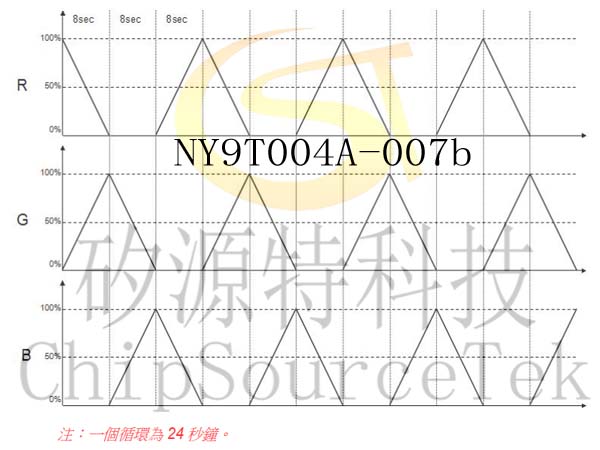

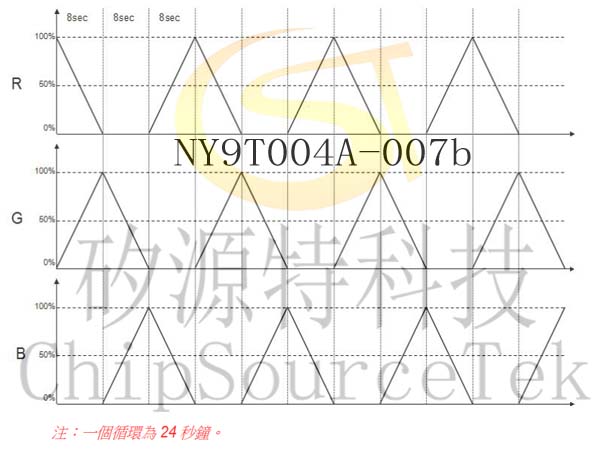

RGB 的自動漸變過程如下：
2. PA0 長按觸發 (長按超過 2 秒)， IC 進入關機模式：關閉所有輸出，進入省電模式。 此時會記憶關機前的操作模式(手動調光模式 或 自動漸變模式)，且之前在手動調光模式所設定的顏色也會被記憶。再次 PA0 短按觸發後會恢復到上一次的模式和顏色。
RGB 的自動漸變過程如下：
2. PA0 長按觸發 (長按超過 2 秒)， IC 進入關機模式：關閉所有輸出，進入省電模式。 此時會記憶關機前的操作模式(手動調光模式 或 自動漸變模式)，且之前在手動調光模式所設定的顏色也會被記憶。再次 PA0 短按觸發後會恢復到上一次的模式和顏色。
動作內容：
Input： 3個觸摸按鍵(PA0, PA1, PA2)，
2個定時開關(PA3, PE0： 定時選擇)。
Output： 3個輸出口(PE1, PE2, PE3)。
觸發方式：
PA0： Touch Key， 短按觸摸或長按觸摸。
PA1 & PA2： Touch 圓盤， 按順時針方向或逆時針方向觸摸圓盤。
輸出信號：
PE1, PE2, PE3： PWM-IO， CSC-100%， 恆流控制RGB輸出。
NY9T004A-007b 直流參數:
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 1.6uA@3.0V
(Touch Scan)3.3uA@4.5V
工作電流 (無負載) Iop：350uA @3.0V
500uA @4.5V
輸出電流(CSC-100%) Iol： 19mA @3.0V
20mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V
NY9T004A-007b 應用線路及邦定腳位圖 :
NY9T004A-007b 功能說明:
定時選擇： (Software Option, 可以在程式執行時使用撥動開關切換)
PA3, PE0 = x, x： 無定時功能。
PA3, PE0 = x, 1： 定時 1 小時。 (定時計時中如果發生按鍵操作，定時功能會重新計時 1 小時)
PA3, PE0 = 1, x： 定時 4 小時。 (定時計時中如果發生按鍵操作，定時功能會重新計時 4 小時)
PA3, PE0 = 1, 1： 定時 8 小時。 (定時計時中如果發生按鍵操作，定時功能會重新計時 8 小時)
功能描述：
PA0 通過短按觸發和長按觸發來控制 RGB LED 的調光模式和關機模式。
1. PA0 短按觸發(短按小於 2 秒)， IC 進入兩種調光切換模式： RGB 手動調光 RGB 自動漸變 RGB 手動調光 …。
A) 當 PA0 第一次被短按觸發時， IC 進入 RGB 手動調光模式，可通過觸摸 Touch 圓盤來改變 RGB 輸出組合。
Touch 圓盤 (A 接 PA1, B 接 PA2)： PA1、 PA2 組成一個 RGB 調色圓盤。
按順時針方向觸摸圓盤，每觸摸按鍵組合 00--10--11--01--00 一次，顏色便按順序改變一次；
按逆時針方向觸摸圓盤，每觸摸按鍵組合 00--01--11--10--00 一次，顏色便按順序改變一次；
順時針方向和逆時針方向觸摸，總共 24 種顏色變化。 (離開此模式時的顏色會被自動記憶)
RGB 手動調光會按照漸變的方式進行，顏色共 24 階，從當前階到下一階漸變時間為 100ms。
B) 當 PA0 第二次被短按觸發時， IC 進入 RGB 自動漸變模式， RGB LED 會依照程式中添加的 Action 動作來變化顏色。 (離開此模式時的顏色不會被記憶，進入此模式的顏色都是從紅色開始漸變)
RGB 的自動漸變過程如下：
2. PA0 長按觸發 (長按超過 2 秒)， IC 進入關機模式：關閉所有輸出，進入省電模式。 此時會記憶關機前的操作模式(手動調光模式 或 自動漸變模式)，且之前在手動調光模式所設定的顏色也會被記憶。再次 PA0 短按觸發後會恢復到上一次的模式和顏色。
RGB 的自動漸變過程如下：
2. PA0 長按觸發 (長按超過 2 秒)， IC 進入關機模式：關閉所有輸出，進入省電模式。 此時會記憶關機前的操作模式(手動調光模式 或 自動漸變模式)，且之前在手動調光模式所設定的顏色也會被記憶。再次 PA0 短按觸發後會恢復到上一次的模式和顏色。
