NY9T008A-002a
NY9T008A-002a 動作內容：
Input： 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)。
Output： 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)。
觸發方式：
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3： Touch Key， L/H。
NY9T008AS16-002a
NY9T008AU24-002a
Input： 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)。
Output： 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)。
觸發方式：
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3： Touch Key， L/H。
NY9T008AS16-002a
NY9T008AU24-002a
NY9T008A-002a 功能敍述
動作內容：
Input： 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)。
Output： 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)。
觸發方式：
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3： Touch Key， L/H。
輸出信號： (PF0~PF3, PE0~PE3: Constant Sink)
PEx, PFx： Normal-IO， Busy-Low， 用來控制 Low-Trigger IC。
NY9T008A-002a 直流參數
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 2.3uA@3.0V,
(Touch Scan) 3.8uA@4.5V,
工作電流 (無負載) Iop： 261uA @3.0V
412uA @4.5V
輸出電流(CSC 100%) Iol： 19mA @3.0V
20mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V

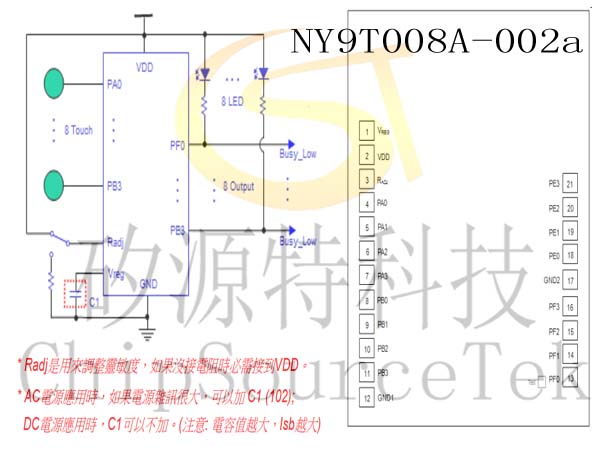

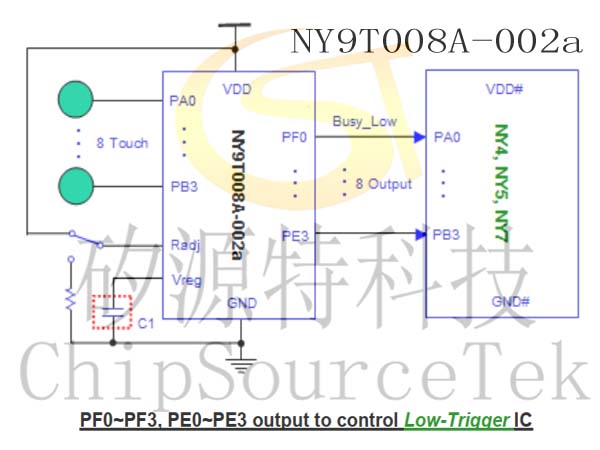

NY9T008A-002a 應用線路及邦定腳位圖
NY9T008A-002a 功能說明
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3 觸摸時執行 Level Hold 功能，相對應的 PF0, PF1, PF2, PF3, PE0, PE1,
PE2, PE3 輸出口則分別輸出低電平，用來控制 LED 和 Low-Trigger IC (例如: NY4, NY5 或 NY7 4-bit MCU)。
當 PA0 處於觸摸狀態時， PF0 輸出低電平，當觸摸離開時， PF0 立即恢復到初始狀態，即輸出高電平。
當 PA1 處於觸摸狀態時， PF1 輸出低電平，當觸摸離開時， PF1 立即恢復到初始狀態，即輸出高電平。
當 PA2 處於觸摸狀態時， PF2 輸出低電平，當觸摸離開時， PF2 立即恢復到初始狀態，即輸出高電平。
當 PA3 處於觸摸狀態時， PF3 輸出低電平，當觸摸離開時， PF3 立即恢復到初始狀態，即輸出高電平。
當 PB0 處於觸摸狀態時， PE0 輸出低電平，當觸摸離開時， PE0 立即恢復到初始狀態，即輸出高電平。
當 PB1 處於觸摸狀態時， PE1 輸出低電平，當觸摸離開時， PE1 立即恢復到初始狀態，即輸出高電平。
當 PB2 處於觸摸狀態時， PE2 輸出低電平，當觸摸離開時， PE2 立即恢復到初始狀態，即輸出高電平。
當 PB3 處於觸摸狀態時， PE3 輸出低電平，當觸摸離開時， PE3 立即恢復到初始狀態，即輸出高電平。

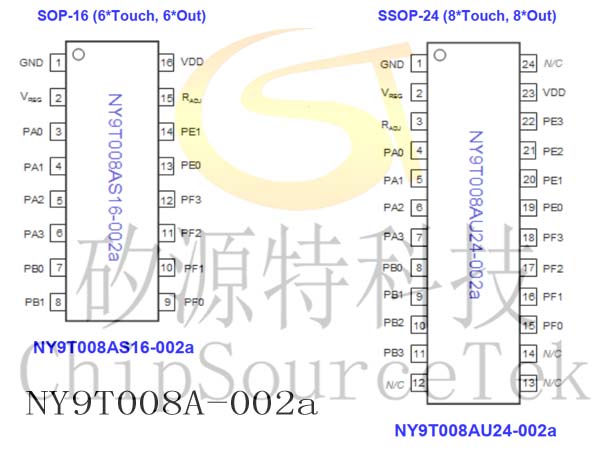

NY9T008A-002a 封裝IC腳位
動作內容：
Input： 8個觸摸按鍵(PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3)。
Output： 8個輸出口(PF0, PF1, PF2, PF3, PE0, PE1, PE2, PE3)。
觸發方式：
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3： Touch Key， L/H。
輸出信號： (PF0~PF3, PE0~PE3: Constant Sink)
PEx, PFx： Normal-IO， Busy-Low， 用來控制 Low-Trigger IC。
NY9T008A-002a 直流參數
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 2.3uA@3.0V,
(Touch Scan) 3.8uA@4.5V,
工作電流 (無負載) Iop： 261uA @3.0V
412uA @4.5V
輸出電流(CSC 100%) Iol： 19mA @3.0V
20mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V
NY9T008A-002a 應用線路及邦定腳位圖
NY9T008A-002a 功能說明
PA0, PA1, PA2, PA3, PB0, PB1, PB2, PB3 觸摸時執行 Level Hold 功能，相對應的 PF0, PF1, PF2, PF3, PE0, PE1,
PE2, PE3 輸出口則分別輸出低電平，用來控制 LED 和 Low-Trigger IC (例如: NY4, NY5 或 NY7 4-bit MCU)。
當 PA0 處於觸摸狀態時， PF0 輸出低電平，當觸摸離開時， PF0 立即恢復到初始狀態，即輸出高電平。
當 PA1 處於觸摸狀態時， PF1 輸出低電平，當觸摸離開時， PF1 立即恢復到初始狀態，即輸出高電平。
當 PA2 處於觸摸狀態時， PF2 輸出低電平，當觸摸離開時， PF2 立即恢復到初始狀態，即輸出高電平。
當 PA3 處於觸摸狀態時， PF3 輸出低電平，當觸摸離開時， PF3 立即恢復到初始狀態，即輸出高電平。
當 PB0 處於觸摸狀態時， PE0 輸出低電平，當觸摸離開時， PE0 立即恢復到初始狀態，即輸出高電平。
當 PB1 處於觸摸狀態時， PE1 輸出低電平，當觸摸離開時， PE1 立即恢復到初始狀態，即輸出高電平。
當 PB2 處於觸摸狀態時， PE2 輸出低電平，當觸摸離開時， PE2 立即恢復到初始狀態，即輸出高電平。
當 PB3 處於觸摸狀態時， PE3 輸出低電平，當觸摸離開時， PE3 立即恢復到初始狀態，即輸出高電平。
NY9T008A-002a 封裝IC腳位
