SC6206
SC6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流（6.0μA Typ.），它们能在输入、输出电压差极小的情况下提供250mA的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。
SC6206产品概述:
SC6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流（6.0μA Typ.），它们能在输入、输出电压差极小的情况下提供250mA的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。
SC6206产品特性:
高精度输出电压：±2.5%
输出电压：1.5V～5.0V(步长 0.1V)
极低的静态偏置电流(Typ.=6.0μ A)
低的温度调整系数
最高输入电压可达 8V
带载能力强：当 Vin=4.3V 且 Vout=3.3V 时，Iout=250mA
可以作为调整器和参考电压来使用
输入稳定性好：Typ. 0.03%/V
封装形式：SOT89-3、SOT23-3
SC6206产品应用:
电池供电系统
无绳电话设备
无线控制系统
便携/手掌式计算机
便携式消费类设备
便携式仪器
汽车电子设备
电压基准源

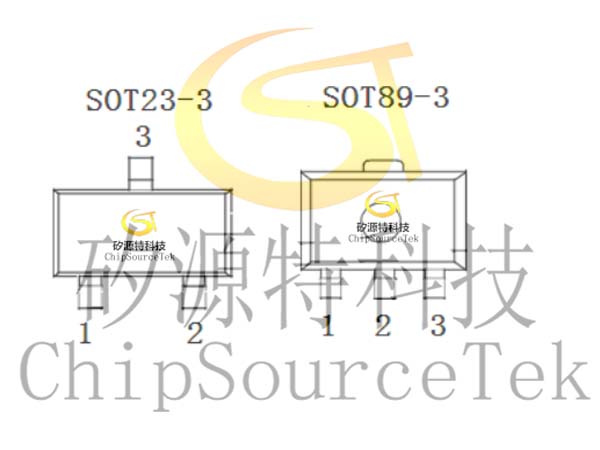

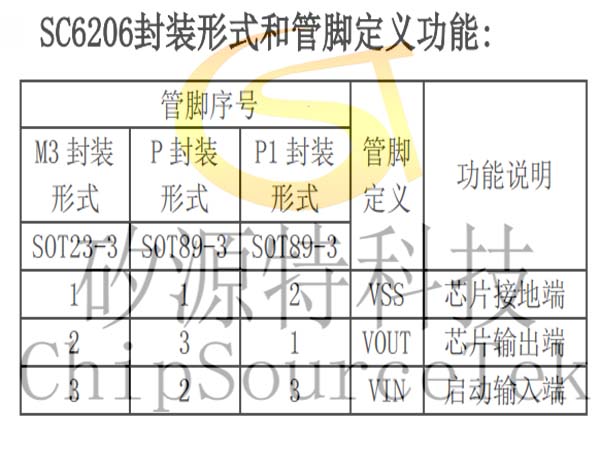

SC6206封装形式和管脚定义功能:
SC6206型号选择:
名称 | 型号 | 最高输入电压(V) | 输出电压(V) | 容差 | 封装形式 |
SC6206XXX | SC6206Pxx | 8 | 1.5，1.8，2.5， 2.7，3.0，3.3， 3.6，4.4，5.0 | ±3% | TO92 SOT89-3 SOT23-3 |
型号选择说明：XXX—第 1 个“X”封装形式，P、M3、P1；第 2 个“XX”输出电压值。 如： SC6206P30，就是 3.0V 输出电压，SOT89-3 封装。 | |||||

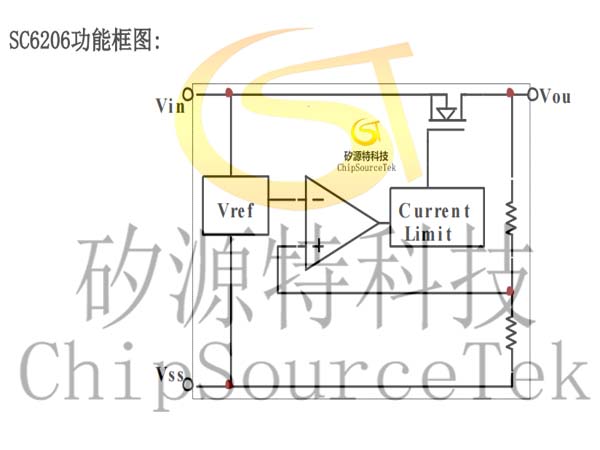

SC6206功能框图:

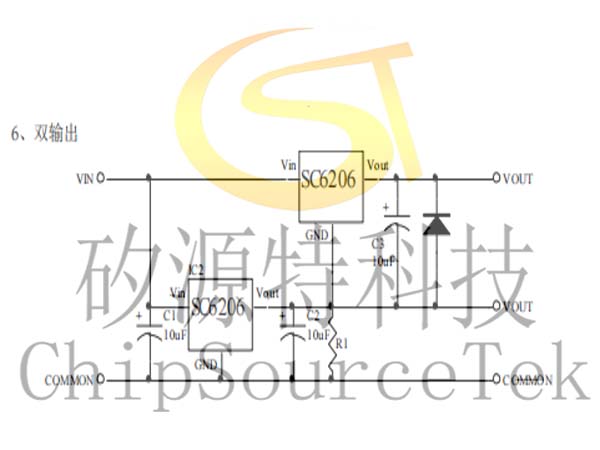

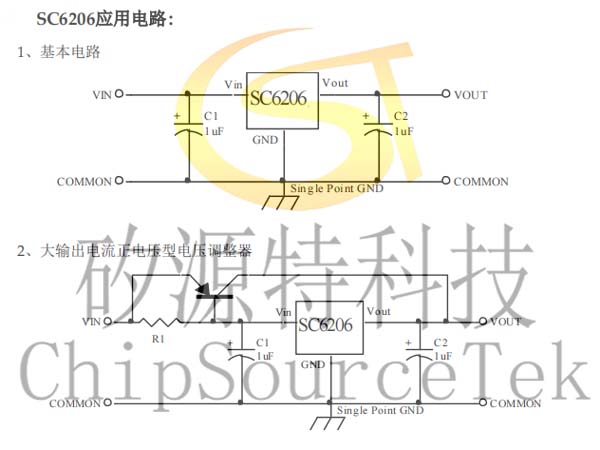

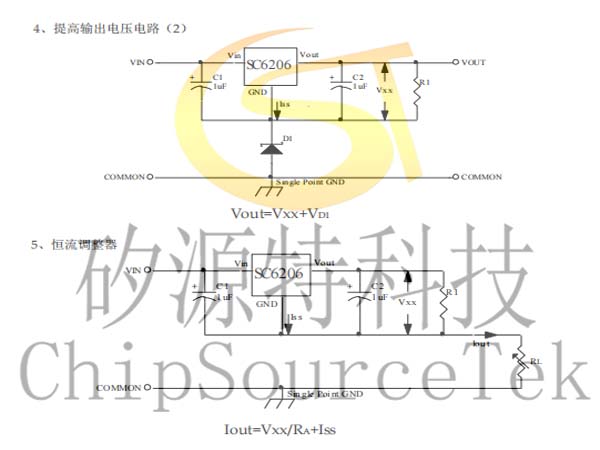

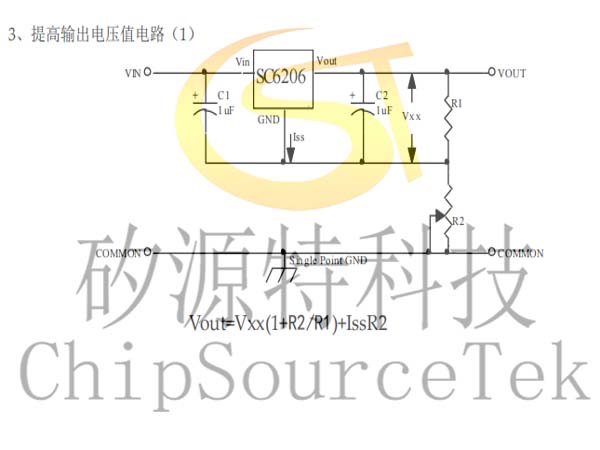

SC6206应用电路:
