ME3125
ME3125是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达24V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻24mΩ，高侧开关导通电阻48mΩ，可支持5 A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500 kHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。
芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
ME3125概述：
ME3125是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达24V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻24mΩ，高侧开关导通电阻48mΩ，可支持5 A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500 kHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。
芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
ME3125特点：
输入电压范围：4.4 V ~ 24 V
关断电流：8 uA
静态电流：120 uA
导通电阻：低侧 24 mΩ，高侧 48 mΩ
开关频率：500 kHz
参考电压值：0.6 V ±2%
逐周期限流保护：峰值限流 8 A，谷值限流 6 A
输出短路保护方式：打嗝模式
过温保护：160°C
ME3125应用：
机顶盒
液晶电视
DSL 调制解调器
数字电视
ME3125封装形式：
8pin：ESOP8

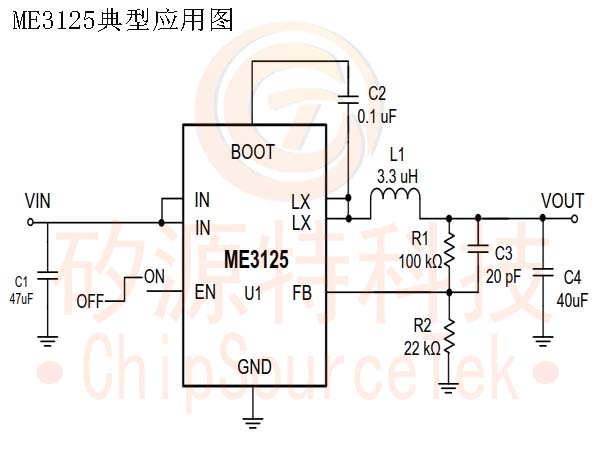

ME3125典型应用图：

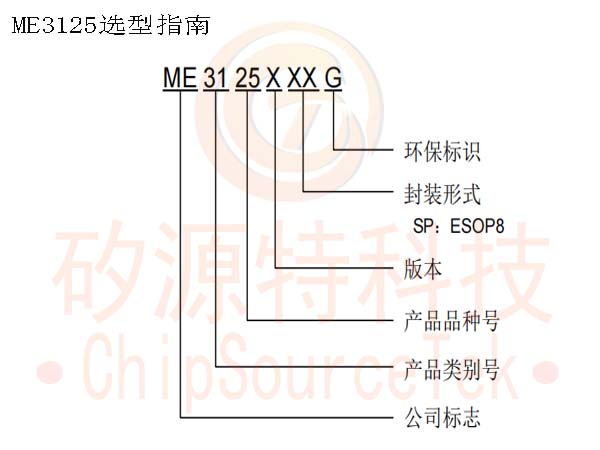

ME3125选型指南：
产品型号 | 产品说明 |
ME3125ASPG | 封装形式：ESOP8 |
ME3125产品脚位图：
ME3125脚位功能说明：
ME3125功能示意图：
