RY9321
RY9321是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一种非常紧凑的解决方案，可以在宽输入电源范围内提供2A的连续输出电流，并具有出色的负载和线路调节功能。ECOT强制CCM控制操作提供了非常快速的瞬态响应和简单的回路设计以及非常严格的输出调节。
RY9321概述：
RY9321是一款具有内部功率MOSFET的高频、同步、整流、降压开关模式转换器。它提供了一种非常紧凑的解决方案，可以在宽输入电源范围内提供2A的连续输出电流，并具有出色的负载和线路调节功能。ECOT强制CCM控制操作提供了非常快速的瞬态响应和简单的回路设计以及非常严格的输出调节。
RY9321需要最少数量的易用外部组件，并可采用节省空间的SOT23-6封装。
RY9321特点：
宽4.5V至28V工作输入范围
2A连续输出电流
500K/1MHz开关频率
具有快速瞬态响应的ECOT模式控制
内置过电流限制
内置过电压保护
连续传导模式（CCM）
内部软启动
100mΩ/50mΩ低RDS（ON）内部功率MOSFET
输出可从0.6/0.8/0.765V调节
不需要肖特基二极管
打嗝模式下的短路保护
综合内部补偿
热关断
提供SOT23-6封装
-40°C至+85°C温度范围
RY9321应用:
汽车系统
网络终端设备
安全监控摄像头
打印机系统
工业电力系统
分布式电力系统
RY9321典型应用电路:

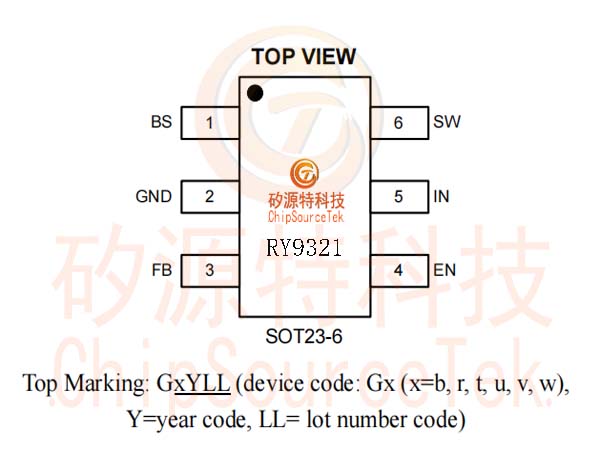

RY9321引脚说明:
RY9321订购信息:
印字 | 编号 | 型号 | 描述 | 封装 | 数量 |
GbYLL | 70301521 | RY9321AT6 | RY9321AT6 ECOT Force-CCM Buck, 4.5- 28V, 2A, 500KHz, VFB 0.6V, SOT23-6 | SOT23-6 | 3000PCS |
GrYLL | 70301522 | RY9321BT6 | RY9321BT6 ECOT Force-CCM Buck, 4.5- 28V, 2A, 500KHz, VFB 0.8V, SOT23-6 | SOT23-6 | 3000PCS |
GtYLL | 70301523 | RY9321CT6 | RY9321CT6 ECOT Force-CCM Buck, 4.5- 28V, 2A, 500KHz, VFB 0.765V, SOT23-6 | SOT23-6 | 3000PCS |
GuYLL | 70301524 | RY9321HAT6 | RY9321HAT6 ECOT Force-CCM Buck, 4.5- 28V, 2A, 1MHz, VFB 0.6V, SOT23-6 | SOT23-6 | 3000PCS |
GvYLL | 70301525 | RY9321HBT6 | RY9321HBT6 ECOT Force-CCM Buck, 4.5- 28V, 2A, 1MHz, VFB 0.8V, SOT23-6 | SOT23-6 | 3000PCS |
GwYLL | 70301526 | RY9321HCT6 | RY9321HCT6 ECOT Force-CCM Buck, 4.5- 28V, 2A, 1MHz, VFB 0.765V, SOT23-6 | SOT23-6 | 3000PCS |
