NS4116说明:
    NS4116是一款外围电路简单的连续电流模式的降压型LED恒流驱动芯片。在输入电压高于LED电压时可以有效地用于驱动一颗或者多颗串联LED。其输出电流可调，最大可达1A。适用于5-60V电压范围的非隔离式恒流LED驱动领域。
    NS4116内置功率开关管和一个高压电流检测模块，可以使用外部电阻设置LED平均电流。可以通过PWM引脚实现开/关使能、模拟和PWM调光功能。
    NS4116采用SOT89-5的标准封装。

NS4116特性:
宽输入电压范围：5-60V
最大1A的恒流输出
最高1MHz的开关频率
平均电流工作模式
±3%输出电流精度
单一管脚实现开/关使能、模拟和PWM调光
智能过热调节
极少的外部元器件
封装：SOT89-5

NS4116应用范围:
车载LED灯
LED备用灯
LED信号灯
LED舞台灯

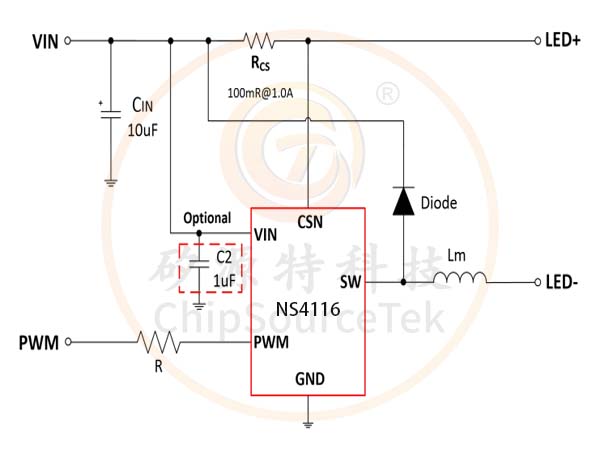

NS4116典型应用电路:

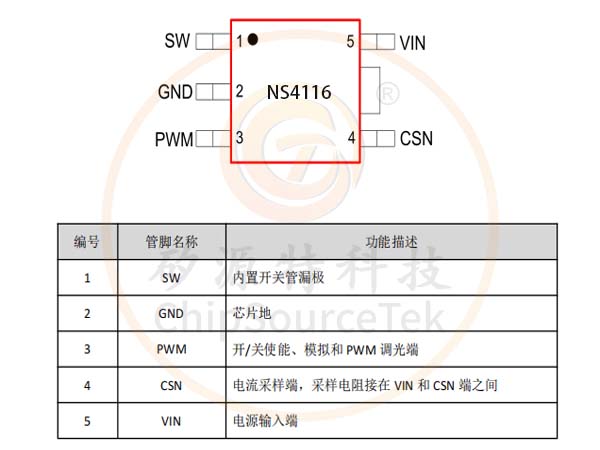

NS4116管脚配置:

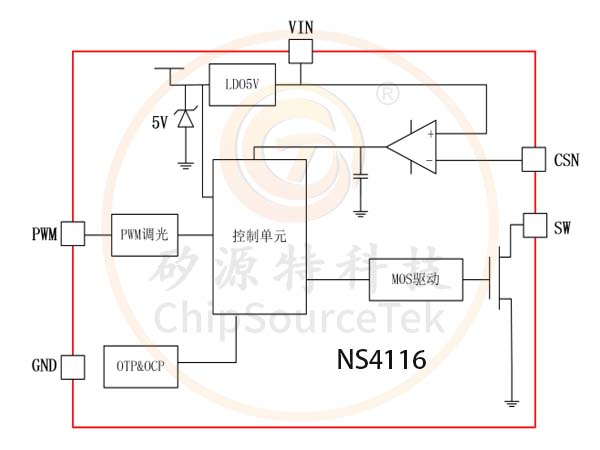

NS4116内部框图:

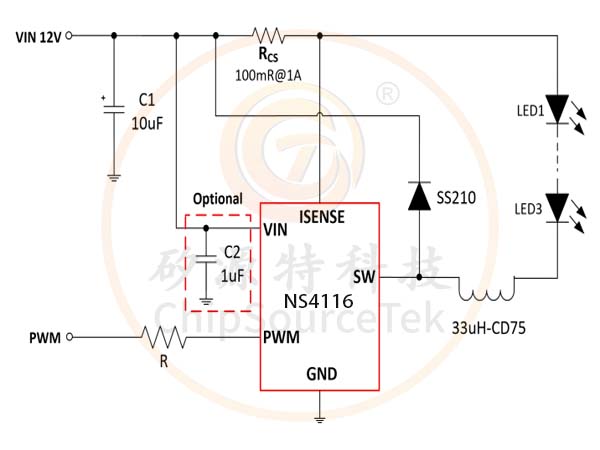

NS4116典型应用方案:
RCS 电阻放置 LED 灯串前端应用（12VIN/3LED/1A 电流设置）
