LTK5150概述:
    LTK5150是一款5V-4Ω-3.3W、差分输入单声道F类音频功率放大器。LTK5150采用高耐压工艺，耐压可达7V, LTK5150具有芯片低功耗功能只需使用一个IO口，可控制功放开启、关闭随意切换。AB类模式下能解决传统D类功放对FM的干扰问题，完全消除EMI干扰。在D类放大器模式下可以提供高于88%的效率，新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。LTK5150采用SOP-8封装。

LTK5150特性:
输入电压范围2.5V-7V
无滤波的D类放大器、 低静态电流和低EMI
FM模式无干扰
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=5V，8Ω负载下提供高达1.65W的输出功率
10% THD+N，VDD=5V，4Ω负载下提供高达3.3W的输出功率
10% THD+N，VDD=4.2V，8Ω负载下提供高达1.2W的输出功率
10% THD+N，VDD=4.2V，4Ω负载下提供高达2.3W的输出功率
过温保护、短路保护

LTK5150应用:
蓝牙音箱、智能音箱
导航仪、便携游戏机
拉杆音箱、DVD、扩音器、MP3、MP4
智能家居等各类音频产品

LTK5150封装:

芯片型号	封装类型	封装尺寸
LTK5150	SOP-8

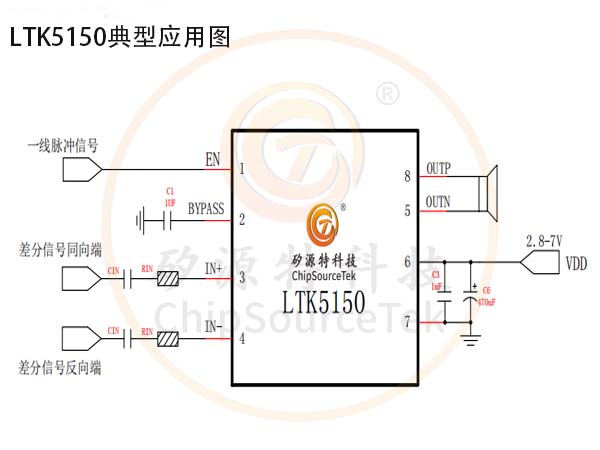

LTK5150典型应用图:

LTK5150管脚说明及定义:

LTK5150测试方法:

    在测试D类模式时必须加滤波器测试。AUX-0025为滤波器，为了测试数据精准并符合实际应用，在RL负载端串联一个电感，模拟喇叭中的寄生电感。
