TC2466H,TC2466HE
TC2466H/TC2466HE单通道内置功率MOS全桥驱动, 驱动前进、后退、停止及刹车功能.
TC2466H/TC2466HE电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到11V），最大持续输出电流达到2.1A（ESOP），最大峰值输出电流达到3.5A。
TC2466H/TC2466HE 内置迟滞热效应过热保护功能容,TC2466H/TC2466HE采用SOP8封装。
TC2466H/TC2466HE电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到11V），最大持续输出电流达到2.1A（ESOP），最大峰值输出电流达到3.5A。
TC2466H/TC2466HE 内置迟滞热效应过热保护功能容,TC2466H/TC2466HE采用SOP8封装。
TC2466H/TC2466HE概述：
TC2466AH脚位定义

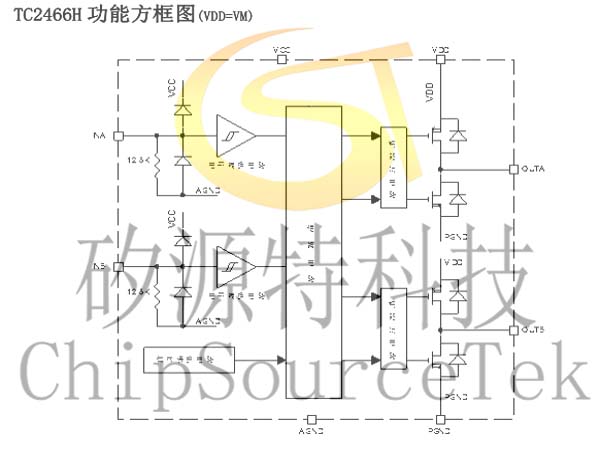

TC2466AH功能框图：
TC2466H/TC2466HE电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到11V），最大持续输出电流达到 2.1A（ESOP），最大峰值输出电流达到 3.5A。
TC2466H/TC2466HE 内置迟滞热效应过热保护功能容,TC2466H/TC2466HE采用SOP8封装.
TC2466H/TC2466HE 内置迟滞热效应过热保护功能容,TC2466H/TC2466HE采用SOP8封装.
推荐CST2466
单通道内置功率MOS全桥驱动
驱动前进、后退、停止及刹车功能
内置迟滞热效应过热保护功能
低导通电阻260mΩ
最大连续输出电流可达2.1A,峰值3.5A
无需外围滤波电容
TC2466H采用SOP8和ESOP-8封装形式
电动牙刷
相机、单反相机镜头驱动
电子锁
玩具马达驱动
机器人

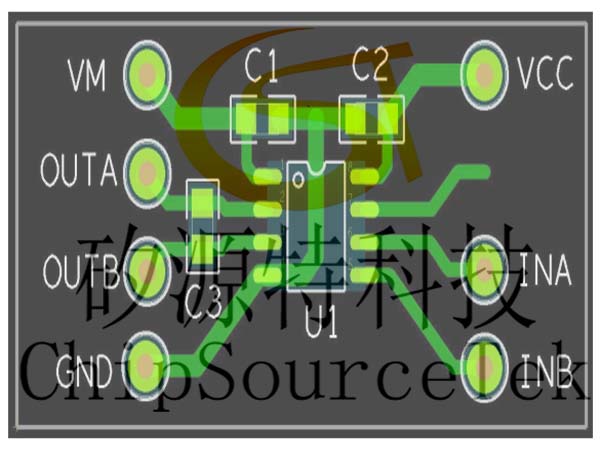

TC2466H测试电路图与PCB布线指导：
注：如图在3V应用中建议CVM电容至少用一个0.1uF；在4.5V应用中至少用一个1uF；在6V应用中至少用一个4.7uF；在9V应用中至少用一个22uF。均为使用贴片电容靠近IC之VDD管脚放置且电容的负极和IC的GND端之间的连线也需尽量短。即不要电容虽然近，但布线、走线却绕得很远。当使用大电解插件电容时，建议再并一个0.1uF贴片电容于TC2466H之VM脚上。 参考下图。

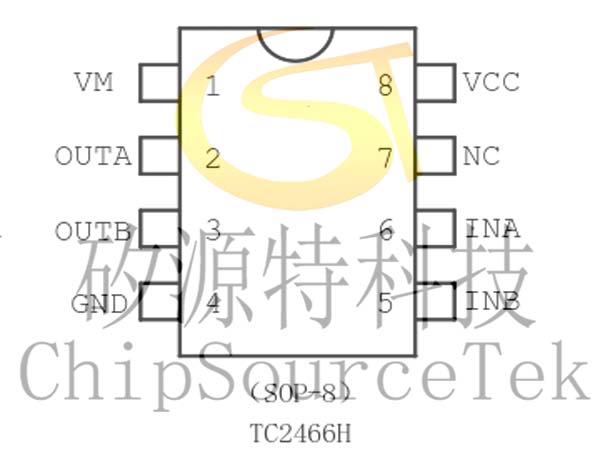

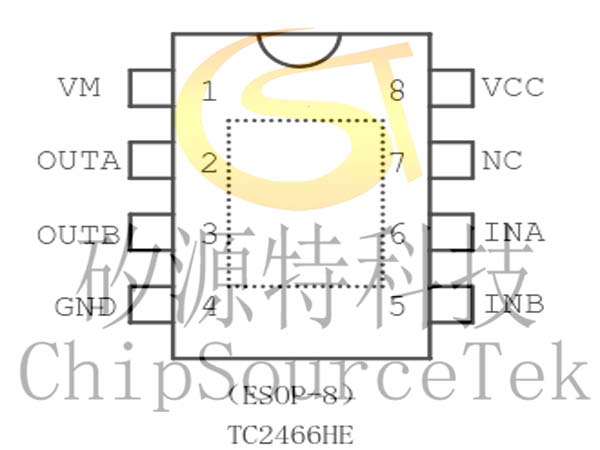

TC2466H脚位图
TC2466AH脚位定义
| Pin number | Pin name | I/O | Description |
| 1 | VM | -- | Motor power supply |
| 2 | OUTA | O | Motor drive output A |
| 3 | OUTB | O | Motor drive output B |
| 4 | GND | -- | Ground |
| 5 | INB | I | Logic input B |
| 6 | INA | I | Logic input A |
| 7 | NC | -- | No connection |
| 8 | VCC | -- | Logic power supply |
TC2466AH功能框图：
