CLASS AB/D 内置升压功放

NS4814

    NS4814是一款内置BOOST升压模块的AB/D类工作模式可切换的单声道音频功放。NS4814可以通 过电平设置切换AB/D类工作模式,以匹配不同的应用环境。PVDD采用自适应升压工作方式,在空闲模式和极轻负载下BAT直供PVDD,在重载情况下采用PVDD升压至固定8.5V。另外在Class AB工作模式下PVDD不升压,采用BAT直供。在D类工作模式下,NS4814采用先进的技术,在全带宽范围内极大地降低了EMI干扰,最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
    NS4814工作在Class D类模式时可通过CTRL引脚电平配置工作在NCN(Non-Crack Noise)防破音模式。避免大功率过载输出对扬声器的损坏,在整个工作电压范围内提高音乐品质。
    NS4814内置过热/过流/欠压保护等功能,有效地保护芯片在异常工作状况下不被损坏。NS4814提供标准的ESOP8封装。
    NS4814概述:
        NS4814是一款内置BOOST升压模块的AB/D类工作模式可切换的单声道音频功放。NS4814可以通 过电平设置切换AB/D类工作模式,以匹配不同的应用环境。PVDD采用自适应升压工作方式,在空闲模式和极轻负载下BAT直供PVDD,在重载情况下采用PVDD升压至固定8.5V。另外在Class AB工作模式下PVDD不升压,采用BAT直供。在D类工作模式下,NS4814采用先进的技术,在全带宽范围内极大地降低了EMI干扰,最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
        NS4814工作在Class D类模式时可通过CTRL引脚电平配置工作在NCN(Non-Crack Noise)防破音模式。避免大功率过载输出对扬声器的损坏,在整个工作电压范围内提高音乐品质。
        NS4814内置过热/过流/欠压保护等功能,有效地保护芯片在异常工作状况下不被损坏。NS4814提供标准的ESOP8封装。

    NS4814特性:
    推荐工作电压:3V-5.5V
    内置 BOOST 升压,PVDD 自适应升压
    电平设置 NCN ON/OFF 防破音功能使能
    电平设置 Class AB/D 类工作模式切换
    Class D 类模式时输出功率:
      10.3W(VBAT=4.2V, 3Ω Load, THD+N=10%)
      8.8W(VBAT=4.2V, 4Ω Load, THD+N=10%)
    超低功耗关断功能
    无需输出LC滤波器
    内置过流/过热/欠压保护功能
    标准ESOP8封装

    NS4814应用:
    蓝牙音响
    扩音器
    其他便携音响

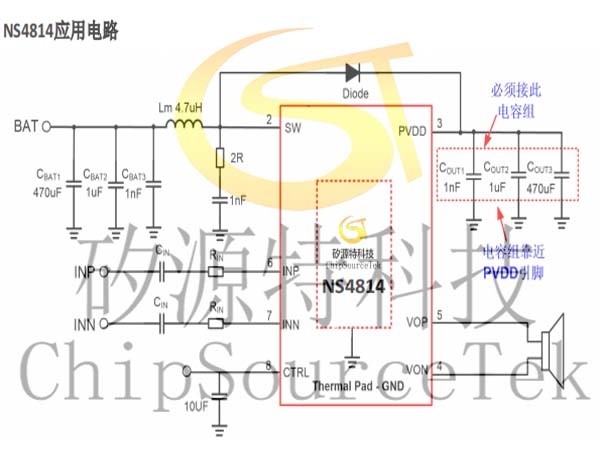

    NS4814应用电路:

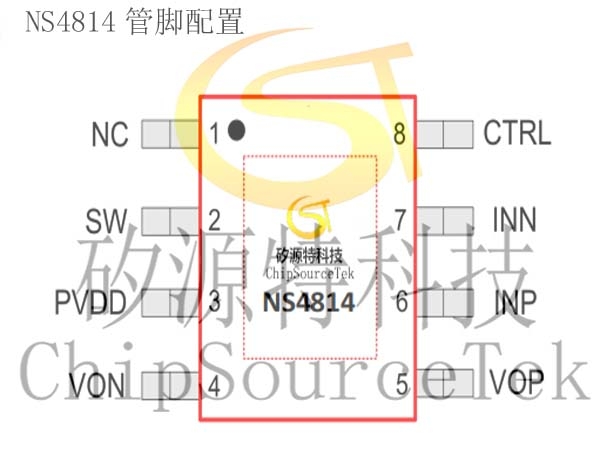

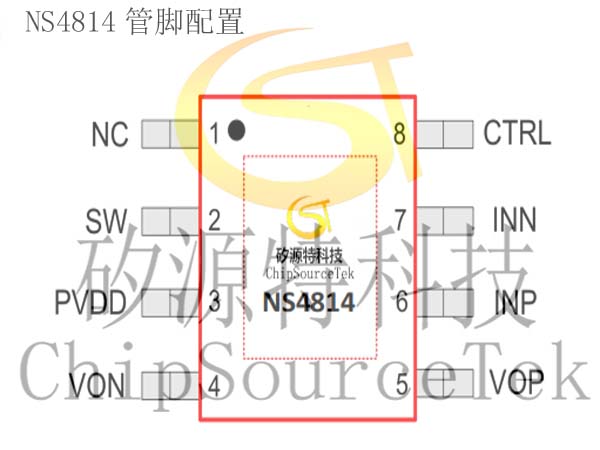

    NS4814管脚配置:
