开关升降压型充电管理

IP5330

    IP5330是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC,为数码管显示移动电源提供完整的电源解决方案。
    IP5330的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低 BOM 成本。
    IP5330只需一个电感实现降压与升压功能。可以支持低成本电感和电容。
    IP5330的同步升压系统提供额定 3A 输出电流,转换效率高至 93%。空载时,自动进入休眠状态,静态电流降至 150uA 以内。
    IP5330采用开关充电技术,提供额定 3A 充电电流,充电效率高至 92%。内置 IC 温度和输入电压智能调节充电电流。
    IP5330内置 14bit ADC,可精确测量电池电压和电流。IP5330 的内置库仑计算法可准确获取电池电量信息。
    IP5330可支持数码管显示和照明手电筒功能。
    IP5330概述:
        IP5330是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC,为数码管显示移动电源提供完整的电源解决方案。
        IP5330的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低 BOM 成本。
        IP5330只需一个电感实现降压与升压功能。可以支持低成本电感和电容。
        IP5330的同步升压系统提供额定 3A 输出电流,转换效率高至 93%。空载时,自动进入休眠状态,静态电流降至 150uA 以内。
        IP5330采用开关充电技术,提供额定 3A 充电电流,充电效率高至 92%。内置 IC 温度和输入电压智能调节充电电流。
        IP5330内置 14bit ADC,可精确测量电池电压和电流。IP5330 的内置库仑计算法可准确获取电池电量信息。
        IP5330可支持数码管显示和照明手电筒功能。

    IP5330特性:
    同步开关充放电
        3A 同步升压转换,3A 同步开关充电
        升压效率最高达 93%
        充电效率最高达 92%
        内置电源路径管理,支持边充边放
        支持输出线补
    充电
        自动调节充电电流,匹配适配器输出能力
        支持 TYPEC 口 3A、MICRO B 口 2A 充电
        支持 4.20V、4.30V、4.35V 和 4.4V 电池
    电量显示
        内置 14bit ADC 和精准库伦计算法
        支持数码管显示,1A/2A 输出口识别
        支持外部 PIN 选电芯初始容量
        支持电芯容量自校准
    功能丰富
        内置照明灯驱动
        支持 NTC 功能
        自动检测负载插入/拔出
        集成 TYPE-C DRP 协议,支持单口输入输出
        集成双路手机充电电流智能识别 DCP
    低功耗
        智能识别负载拔出,自动进待机
        待机功耗小于 150 µA
    BOM 极简
        功率 MOS 内置,1uH 单电感实现充放电
        内置多种数码管驱动电路
    多重保护、高可靠性
        输出过流、过压、短路保护
        输入过压、过充、过放、过流放电保护
        整机过温保护
        Vin 瞬态耐压高达 16V
    深度定制
        可灵活低成本定制方案
    封装 QFN32 5mm*5mm

    IP5330应用:
    移动电源/充电宝
    手机、平板电脑等便携式设备
    补水仪/暖手宝

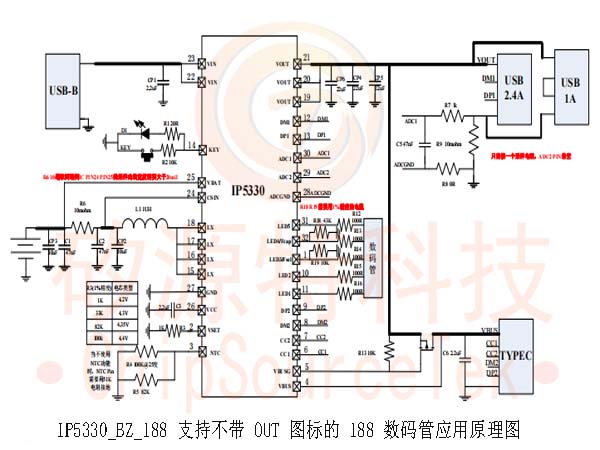

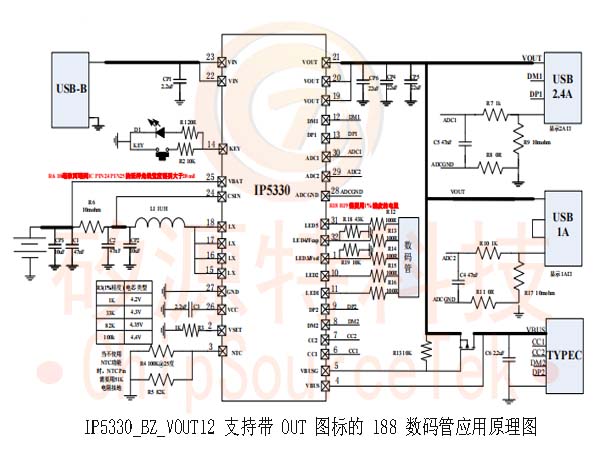

    IP5330典型应用:

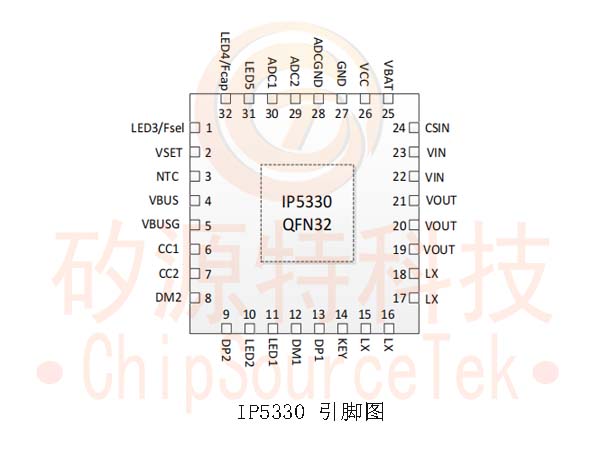

    IP5330引脚定义:

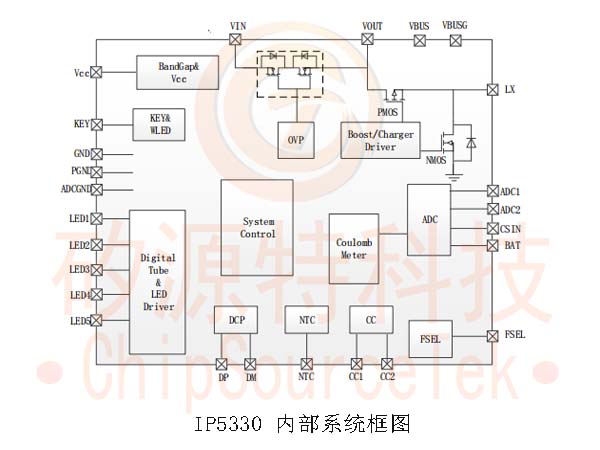

    IP5330内部结构框图:

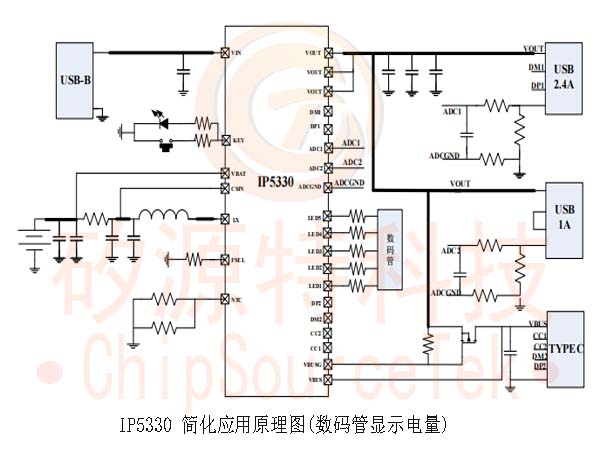

    IP5330典型应用原理图:
