霍尔芯片

CST145A

    CST145A是一种单极霍尔效应开关传感器,用于少接触开关应用。该设备包括一个用于磁传感的片上霍尔电压发生器,一个放大霍尔电压的放大器,一个用于为噪声抑制提供开关滞后的施密特触发器,以及一个开漏极输出。带隙调节器允许一个广泛的工作电压范围。
    CST145A的额定工作温度范围为-40°C到150°C,电压范围为2.7V到24V。
    CST145A Description/概述:
        The CST145A is a unipolar hall effect switch sensor,which is for contact less switching applications. The device includes an on-chip Hall voltage generator for magnetic sensing, an amplifier that amplifies the Hall voltage, a Schmitt trigger to provide switching hysteresis for noise rejection, and an open-drain output. The bandgap regulator allows a wide operating voltage range.
        CST145A is rated for operating temperature range from -40°C to 150°C and voltage range from 2.7V to 24V.
        CST145A是一种单极霍尔效应开关传感器,用于少接触开关应用。该设备包括一个用于磁传感的片上霍尔电压发生器,一个放大霍尔电压的放大器,一个用于为噪声抑制提供开关滞后的施密特触发器,以及一个开漏极输出。带隙调节器允许一个广泛的工作电压范围。
        CST145A的额定工作温度范围为-40°C到150°C,电压范围为2.7V到24V。

    CST145A FeaturesFeatures/特性:
    Wide operating voltage range: 2.7V~24V
    Operating Temperature: -40℃~+150℃
    Maximum output sink current: 25mA
    Reverse polarity protection
    Open-Drain pre-driver output
    Package: SIP-3L、SOT23-3L

    CST145A Applications/应用:
    RPM Detection
    Speed measurement
    Non-Contact Switch
    Position Control
    Revolution Detection
    Textile Control System

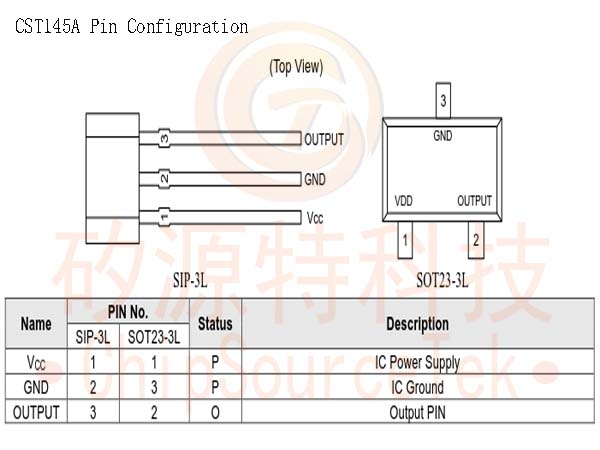

    CST145A Pin Configuration:

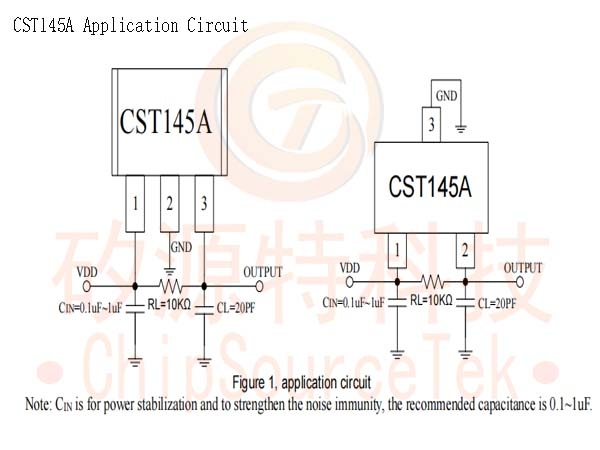

    CST145A Application Circuit:

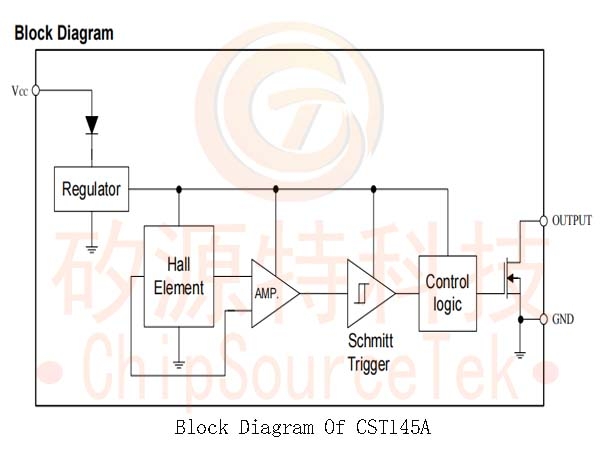

    CST145A Block Diagram:
