LDO

ME6232

    ME6232系列是以CMOS工艺制造的1.4uA IQ、高精度、高PSRR,低压差线性稳压器。ME6232系列稳压器内置固定电压基准,温度保护,限流电路,相位补偿电路以及低内阻的MOSFET,达到超低功耗,高纹波抑制,低压差的性能。
    ME6232系列兼容体积比钽电容更小的陶瓷电容,而且不需使用By-pass电容,更能节省空间。
    ME6232系列的高速响应特性能应付负载电流的波动,所以特别适合使用于手持及射频产品上。通过控制芯片上的CE脚可将输出关断,在关断后的功耗只有 0μA。
    ME6232概述:
        ME6232系列是以CMOS工艺制造的1.4uA IQ、高精度、高PSRR,低压差线性稳压器。ME6232系列稳压器内置固定电压基准,温度保护,限流电路,相位补偿电路以及低内阻的MOSFET,达到超低功耗,高纹波抑制,低压差的性能。
        ME6232系列兼容体积比钽电容更小的陶瓷电容,而且不需使用By-pass电容,更能节省空间。
        ME6232系列的高速响应特性能应付负载电流的波动,所以特别适合使用于手持及射频产品上。通过控制芯片上的CE脚可将输出关断,在关断后的功耗只有 0μA。

    ME6232特点:
    最大输出电流:400mA(VIN=4.3V,VOUT=3.3V)
    低压差:110mV@ IOUT =100mA(ME6232C33)
    工作电压范围:1.8V~5.5V
    输出电压范围:1.2V~5.0V
    高输出精度:±1%
    低静态电流:1.4uA(TYP.)
    关断电流:0uA(TYP.)
    高纹波抑制比:70dB@1KHz(ME6232C33)
    内置温度保护和限流保护

    ME6232应用:
    手机
    无绳电话设备
    照相机
    蓝牙及其他射频产品
    基准电压源

    ME6232封装形式:
    3-pin SOT89-3、SOT23-3
    4-pin FBP1*1-4、DFN1*1-4
    5-pin SOT23-5

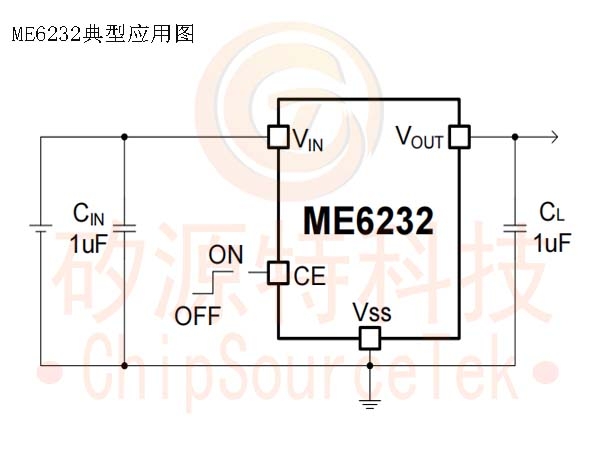

    ME6232典型应用图:

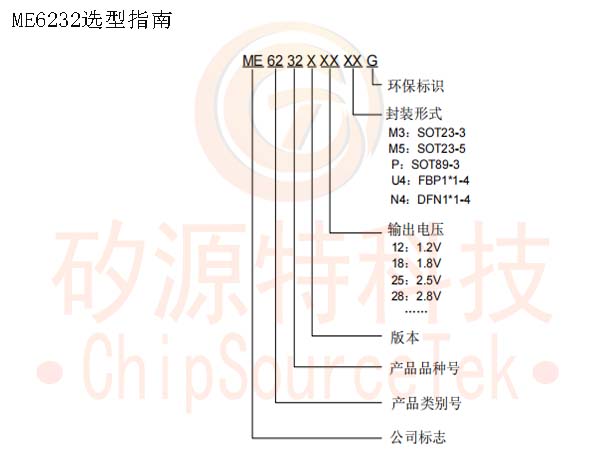

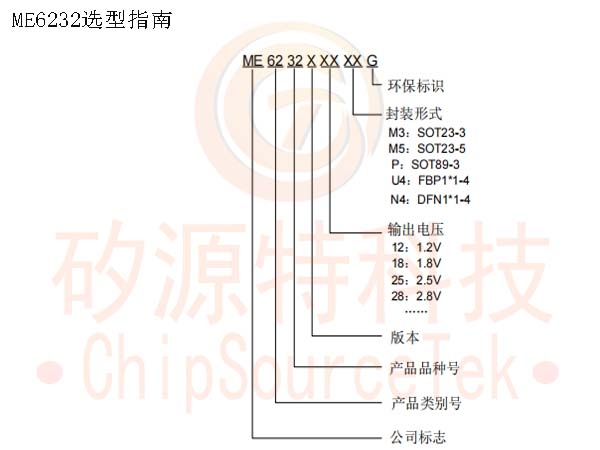

    ME6232选型指南:
    产品型号
    产品功能
    ME6232C12M5G
    VOUT=1.2V;封装形式:SOT23-5
    ME6232C12U4AG
    VOUT=1.2V;封装形式:FBP1*1-4
    ME6232A18M3G
    VOUT=1.8V;封装形式:SOT23-3
    ME6232C18M5G
    VOUT=1.8V;封装形式:SOT23-5
    ME6232C18U4AG
    VOUT=1.8V;封装形式:FBP1*1-4
    ME6232C25M5G
    VOUT=2.5V;封装形式:SOT23-5
    ME6232C28M5G
    VOUT=2.8V;封装形式:SOT23-5
    ME6232C28U4AG
    VOUT=2.8V;封装形式:FBP1*1-4
    ME6232C30M5G
    VOUT=3.0V;封装形式:SOT23-5
    ME6232C30U4AG
    VOUT=3.0V;封装形式:FBP1*1-4
    ME6232A33PG
    VOUT=3.3V;封装形式:SOT89-3
    ME6232A33M3G
    VOUT=3.3V;封装形式:SOT23-3
    ME6232C33M5G
    VOUT=3.3V;封装形式:SOT23-5
    ME6232C33U4AG
    VOUT=3.3V;封装形式:FBP1*1-4
    ME6232C33N4AG
    VOUT=3.3V;封装形式:DFN1*1-4
    ME6232C50M5G
    VOUT=5.0V;封装形式:SOT23-5

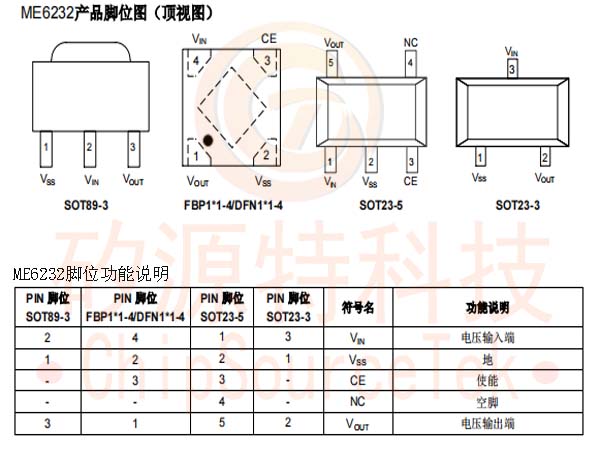

    ME6232产品脚位:

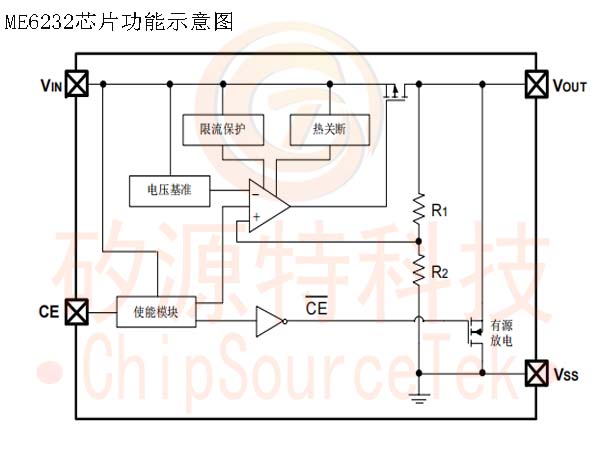

    ME6232芯片功能示意图:
    ME6232包装数量:
    封装形式
    最小包装数量
    单位
    小箱
    大箱
    SOT23-3
    3000
    盘/编带
    30K
    120K
    SOT23-5
    3000
    盘/编带
    30K
    120K
    SOT89-5
    1000
    盘/编带
    10K
    40K
    DFN1*1-4L
    10000
    盘/编带
    100K
    400K
    FBP1*1-4L
    10000
    盘/编带
    100K
    400K
