CLASS AB/D 内置升压功放

HAA6801

    HAA6801是一款内置BOOST升压模块,带2种防破音、AB/D类可切换功能,可以为2Ω的负载提供最高2x10W 连续输出功率的双声道音频功率放大器。
    HAA6801内置独特的防破音功。
    HAA6801的全差分输入架构和极高的PSRR有效地提高了HAA6801对RF噪声的抑制能力
    HAA6801提供带散热片的ESOP16封装。
    HAA6801概述:
        HAA6801是一款内置BOOST升压模块,带2种防破音、AB/D类可切换功能,可以为2Ω的负载提供最高2x10W 连续输出功率的双声道音频功率放大器。
        HAA6801内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,防止输出发生削顶失真,实现更加舒适的听觉感受。
        HAA6801的全差分输入架构和极高的PSRR有效地提高了HAA6801对RF噪声的抑制能力。
        HAA6801具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。HAA6801提供带散热片的ESOP16封装。

    HAA6801特性:
    AB类、D类切换功能
    防破音功能,压缩能力-10dB
    D类输出功率:
        -2x6.6W (VDD=4.2V, RL =4Ω,NCN OFF THD+N=10%)
        -2x10W (VDD=4.2V, RL =2Ω,NCN OFF THD+N=10%)
    AB类输出功率:
        -2.1W (VDD=4.2V, RL =4Ω,升压关闭 THD+N=10% )
        -3W (VDD=4.2V, RL =2Ω,升压关闭 THD+N=10% )
    工作电压:2.8V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能
    HAA6801提供带散热片的ESOP16封装

    HAA6801应用:
    扩音器
    便携式音箱
    插卡音箱
    蓝牙音箱
    AI音箱


    HAA6801订购信息:

    料号

    封装

    表面印字

    包装

    HAA6801

    ESOP16



    4000/



    HAA6801典型应用电路图:




    HAA6801引脚排列:

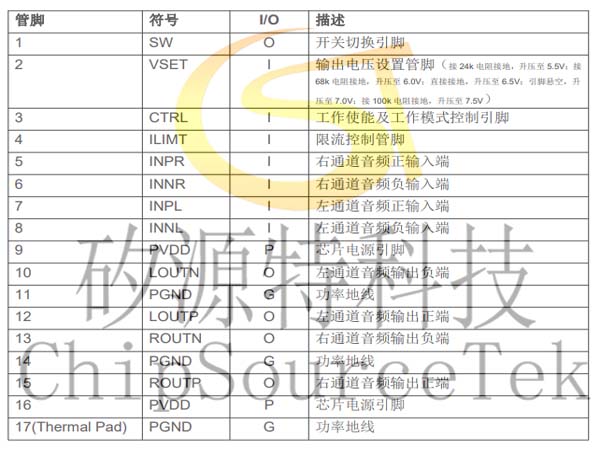

    HAA6801管脚定义描述:
    A

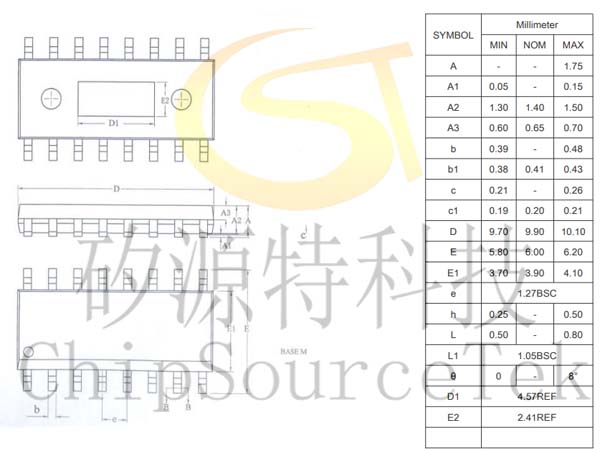

    HAA6801封装图:
