ANT8109概述：
ANT8109是一款超低EMI，高信噪比，防破音，5W单通道Class AB/D双模音频功放。在5V电源条件下，驱动2Ω负载可以输出5W功率。
ANT8109切换到AB类工作模式，在带有收音机功能的应用中不带来任何干扰。ANT8109采用低噪声有源器件工艺，确保放大器输出的高信噪比。
ANT8109切换到AB类工作模式，在带有收音机功能的应用中不带来任何干扰。ANT8109采用低噪声有源器件工艺，确保放大器输出的高信噪比。
ANT8109内置过热保护功能，确保芯片在各种应用环境中的可靠性，稳定性。ANT8109提供SOP8封装。
ANT8109特性：
输出功率：5W/2Ω, 3W/4Ω
AB/D类双模式
ALC 防破音控制
超低 EMI
上、下电 pop-click 噪声抑制
90dB 的信噪比
2.8V~5.5V单电源电压供电。
过热保护，过流保护
ANT8109提供SOP8封装
ANT8109应用：
便携式蓝牙音箱
车载 GPS
ANT8109订购信息：
ANT8109订购信息：
| 产品型号 | 封装形式 | 器件标识 | 包装方式 |
| ANT8109 | SOP8 | ANT8109 | 编带 |

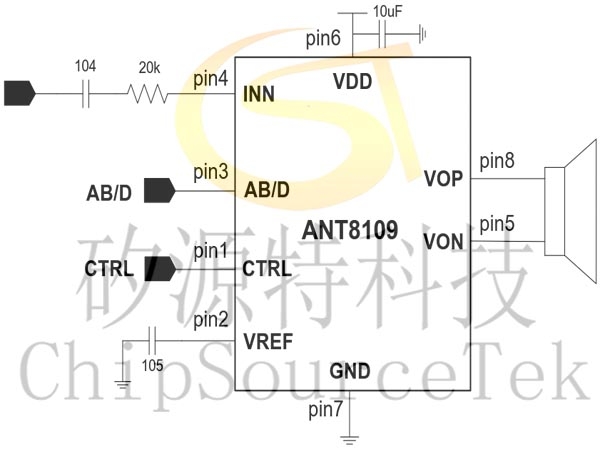

ANT8109典型应用电路图：

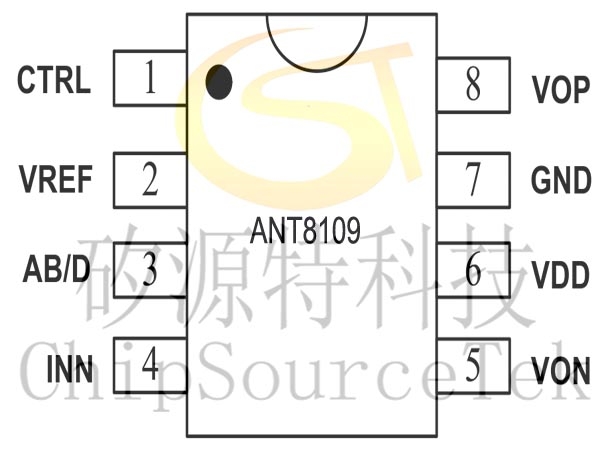

ANT8109引脚分布：

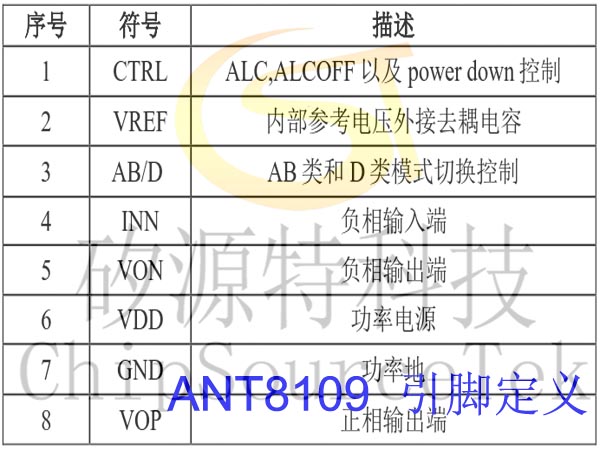

ANT8109引脚定义：

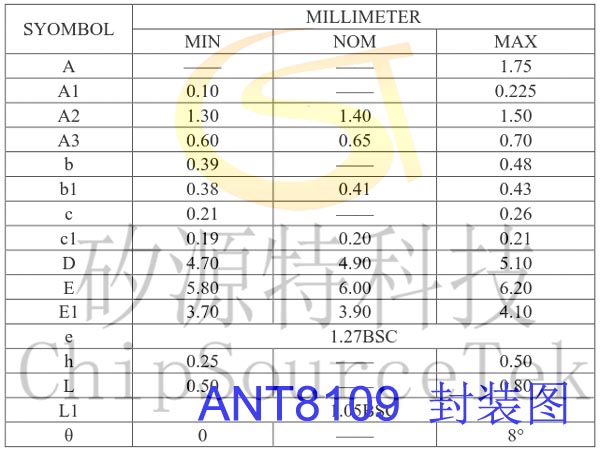

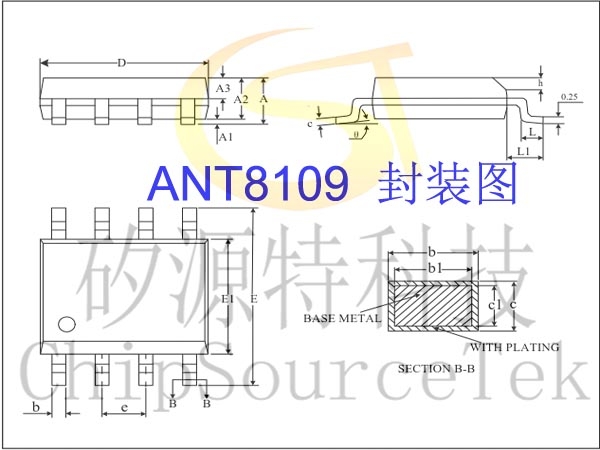

ANT8109封装图：
ANT8109应用说明：
CTRL 使能控制
CRTL 管脚可以控制功放的开启和关闭，同时通过该管脚上的电平设置可以配置功放工作在 ALC 防破音模式或者 ALCOFF 防破音关闭模式，实际应用中可以通过外置的分压电阻控制管脚电平。
| 电平>2.5V | 音频打开，ALC模式 |
| 1.2V <电平<2V | 音频打开，ALCOFF模式 |
| 低电平 | 音频关闭 |
AB/D 类切换使能
AB/D 引脚是 AB 类，D 类使能控制，低电平时为 AB 类模式，高电平时为 D 类模式。该引脚内部有上拉电阻，悬空时为 D类模式。
| 高电平 | Class D |
| 低电平 | Class AB |
| 悬空 | Class D |
