CLASS AB/D可切换功放

LTK5180

    LTK5180是一款16Ω-2.2W 、差分结构,工作电压6-14V,F类音频功率放大器。
    LTK5180的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
    LTK5180采用MSOP-8封装。
    LTK5180概述:
        LTK5180是一款16Ω-2.2W 、差分结构,F类音频功率放大器。
        LTK5180工作电压6-14V,同时采用差分输入结构,对噪声的干扰有很好的抑制作用。
        LTK5180的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
       LTK5180采用MSOP-8封装。

    LTK5180特性:
    输入电压范围 6V-14V
    无滤波的 D 类/AB 类放大器、低静态电流和低 EMI
    FM 模式无干扰
    优异的爆破声抑制电路
    超低底噪、超低失真
    10% THD+N,VDD=9V,8Ω 负载下提供 6W 的输出功率
    10% THD+N,VDD=7.4V,16Ω 负载下提供高达 2.2W 的输出功率
    过温保护、短路保护
    LTK5180采用MSOP-8封装

    LTK5180应用:
    对讲机
    便携式音频设备
    各类 6-14V 供电小功率音频设备

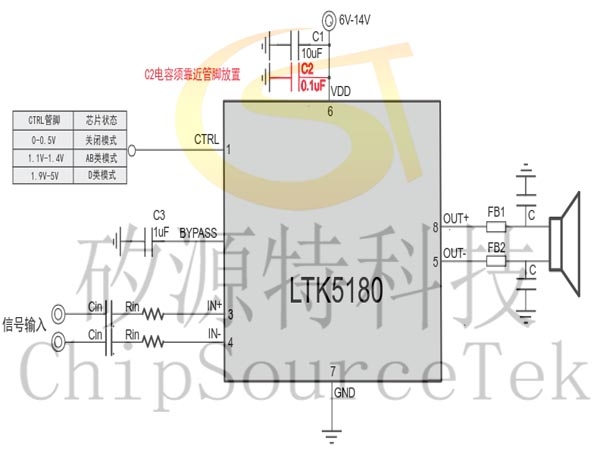

    LTK5180典型应用原理图:

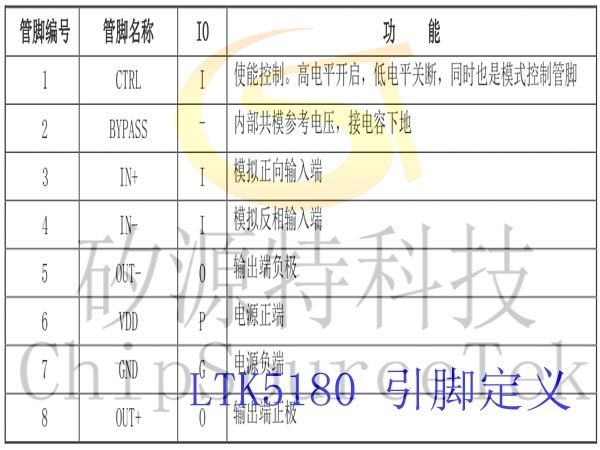

    LTK5180引脚定义:

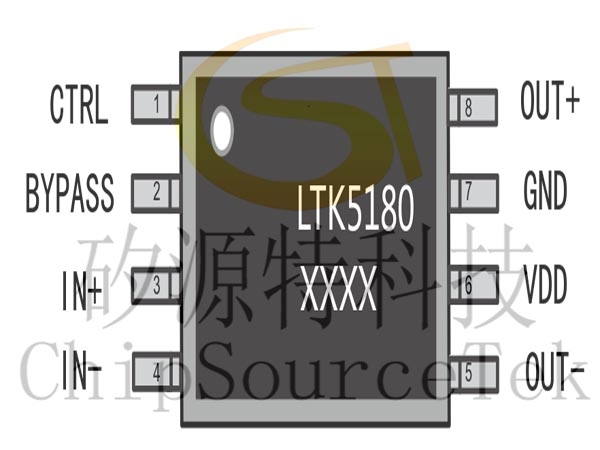

    LTK5180引脚定义:

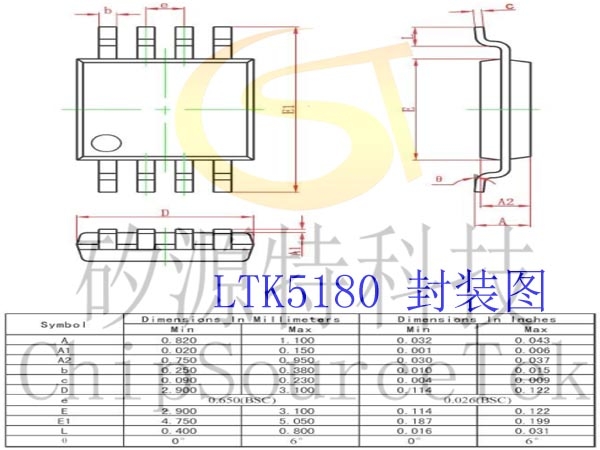

    LTK5180封装图:
