CLASS AB/D可切换功放

LTK5110

    LTK5110是一款4Ω-27W 、差分结构,F类音频功率放大器。
    LTK5110工作电压6-15V,同时采用差分输入结构,对噪声的干扰有很好的抑制作用,LTK5110的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。

    LTK5110采用ESOP-8封装。
    XS9110A
    XS9110A
    LTK5110概述:
        LTK5110是一款4Ω-27W 、差分结构,F类音频功率放大器,
        LTK5110工作电压6-15V,同时采用差分输入结构,对噪声的干扰有很好的抑制作用,LTK5110的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
        LTK5110采用ESOP-8封装。

    LTK5110特性:
    输入电压范围 6V-14.5V
    无滤波的 D 类/AB 类放大器、低静态电流和低EMI
    FM 模式无干扰
    优异的爆破声抑制电路
    超低底噪、超低失真
    10% THD+N,VDD=14V,4Ω+33UH 负载下提供高达27W的输出功率
    1% THD+N,VDD=12V,4Ω+15UH负载下提供高达 20W 的输出功率
    过温保护、短路保护
    LTK5110采用ESOP-8封装

    LTK5110应用:
    蓝牙音箱、智能音箱
    导航仪、便携游戏机、扩音器
    拉杆音箱、DVD、智能家居
    各类6-14.5V供电音频产品

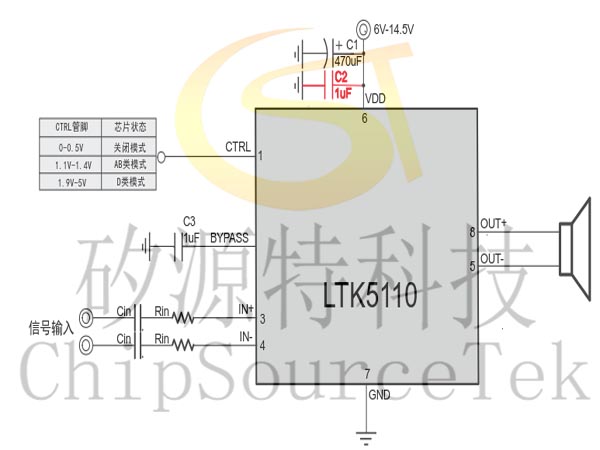

    LTK5110a典型应用图:

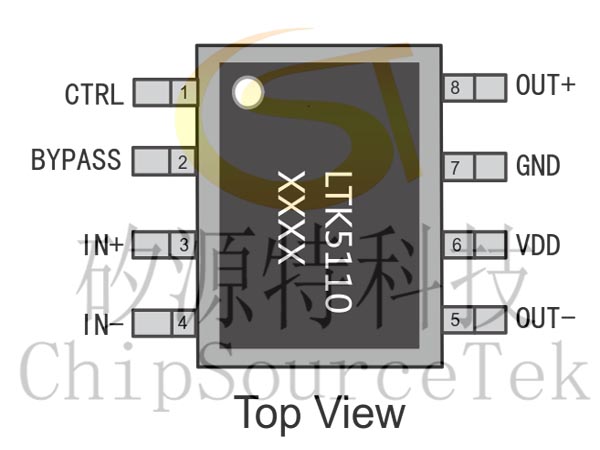

    LTK5110引脚分布:

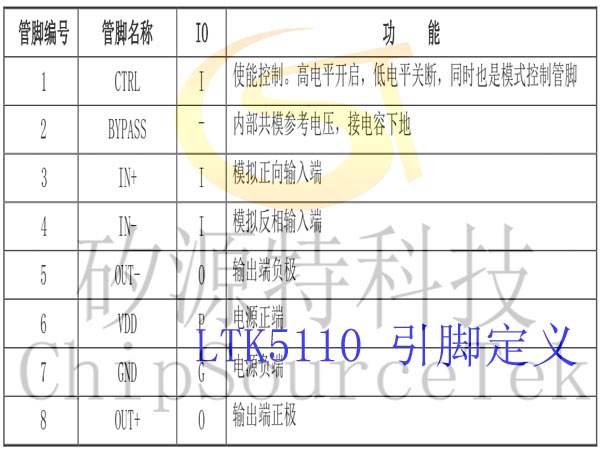

    LTK5110引脚定义:

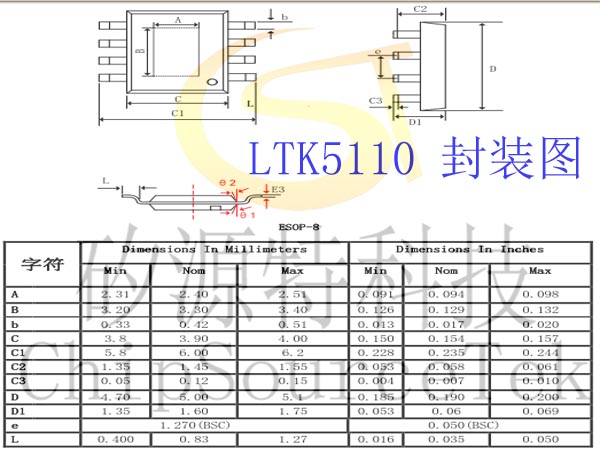

    LTK5110封装图:
