CLASS AB/D可切换功放

HAA9101

    HAA9101是一款FM无干扰、AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器。
    HAA9101的单端输入架构和极高的PSRR有效地提高了HAA9101对RF噪声的抑制能力。
    HAA9101具有极低的关断电流,极大的延长系统的待机时间。
    HAA9101提供带散热片的ESOP8封装。
    HAA9101概述:
        HAA9101是AB类/D类切换功能,5.3W输出功率单通道音频功率放大器,HAA9101提供带散热片的ESOP8封装
        HAA9101是一款FM无干扰、AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。HAA9101的单端输入架构和极高的PSRR有效地提高了HAA9101对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9101成为便携式音频产品的最佳选择。
        HAA9101具有极低的关断电流,极大的延长系统的待
    机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        HAA9101提供带散热片的ESOP8封装

    HAA9101
    特性:
    AB类、D类切换功能
    D类输出功率:
     -5.3W (VDD=5.0V, RL =2Ω,THD+N=10%)
     -3.2W (VDD=5.0V, RL =4Ω,THD+N=10%)
    AB类输出功率:
     -5.2W (VDD=5.0V, RL =2Ω,THD+N=10%)
     -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
    工作电压范围:2.5V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能
    HAA9101提供带散热片的ESOP8封装

    HAA9101应用:
    扩音器
    便携式音箱 / 插卡音箱
    蓝牙音箱 / USB音箱

    HAA9101订购信息:

    料号

    封装

    表面印字

    包装

    HAA9101

    ESOP8

    HAA9101APST

    XXXXXXXX

    100/

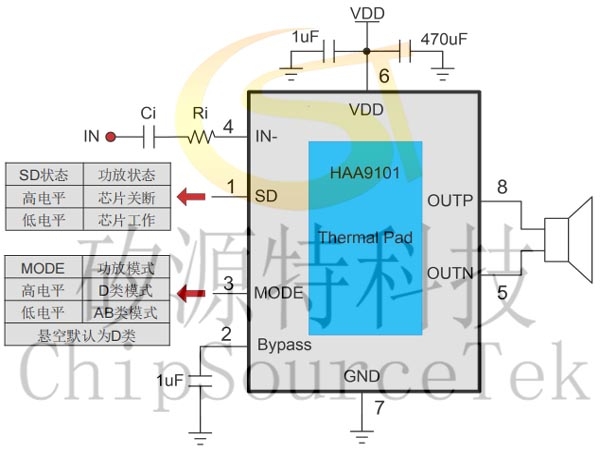

    HAA9101典型应用电路图:

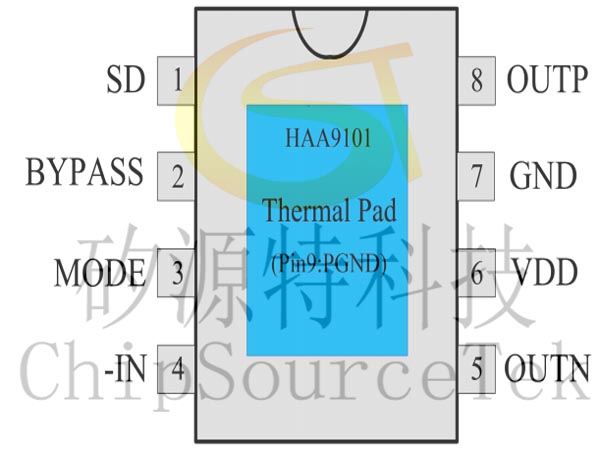

    HAA9101引脚分布:

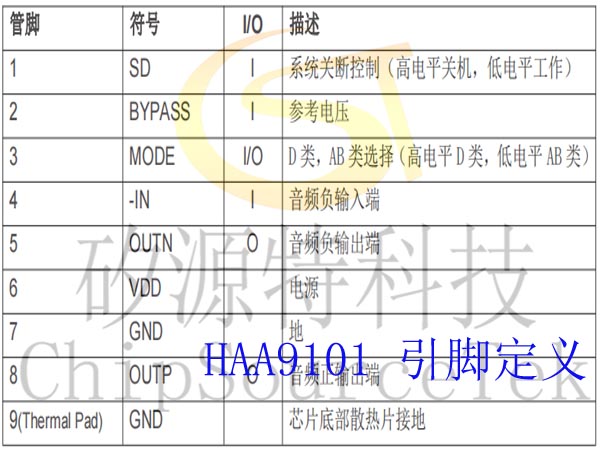

    HAA9101引脚定义:

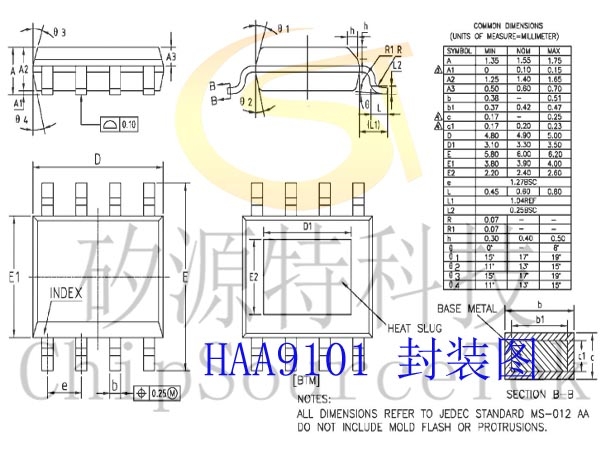

    HAA9101封装图:
