CLASS AB/D可切换功放

HAA8872

    HAA8872是一款FM无干扰、AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器。
    HAA8872的单端输入架构和极高的PSRR有效地提高了HAA8872对RF噪声的抑制能力。
    HAA8872具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。
    HAA8872提供带散热片的ESOP8封装。
    HAA8872概述:
        HAA8872是一款FM无干扰、AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
        HAA8872的单端输入架构和极高的PSRR有效地提高了HAA8872对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA8872成为便携式音频产品的最佳选择。
        HAA8872具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        HAA8872提供带散热片的ESOP8封装

    HAA8872特性:
    AB类、D类切换功能
    D类输出功率:
     -5.3W (VDD=5.0V, RL =2Ω,THD+N=10%)
     -3.2W (VDD=5.0V, RL =4Ω,THD+N=10%)
    AB类输出功率:
     -5.2W (VDD=5.0V, RL =2Ω,THD+N=10%)
     -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
    工作电压范围:2.5V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能
    HAA8872提供带散热片的ESOP8封装

    HAA8872应用:
    扩音器
    便携式音箱 / 插卡音箱
    蓝牙音箱 / USB音箱


    HAA8872
    订购信息:

    料号

    封装

    表面印字

    包装

    HAA8872

    ESOP8

    HAA8872

    XXXXXXXX

    4000/

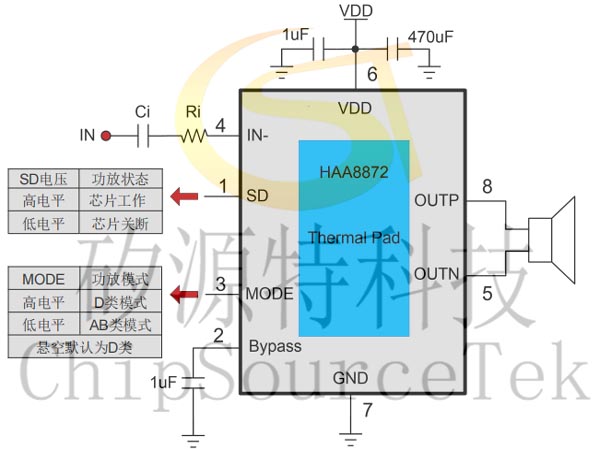

    HAA8872典型应用电路图:

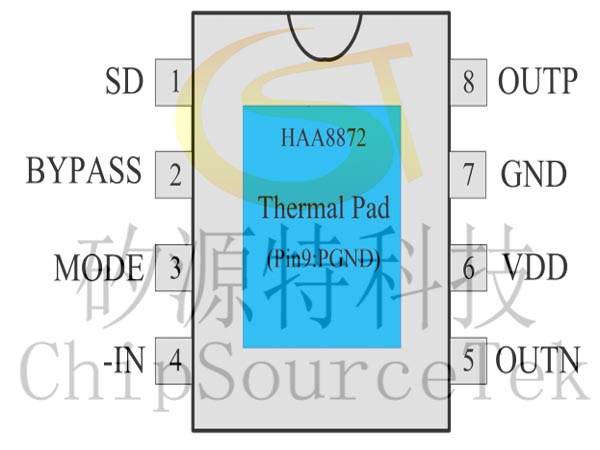

    HAA8872引脚分布:

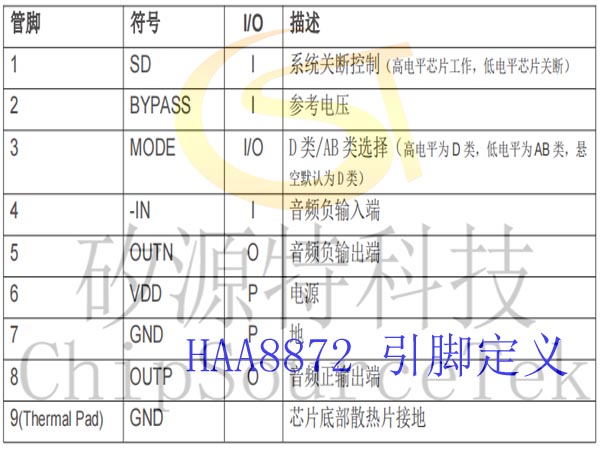

    HAA8872引脚定义:

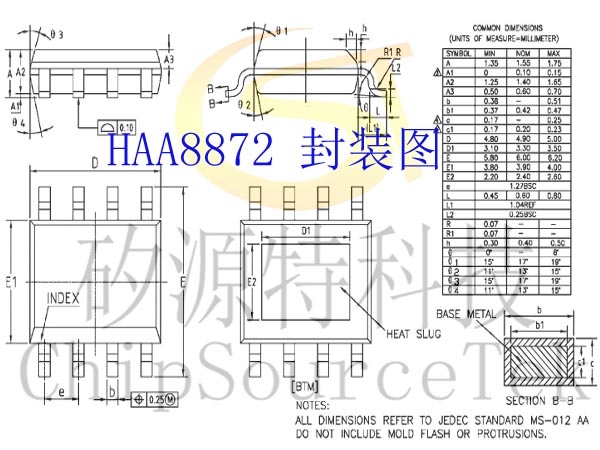

    HAA8872封装图:
